Български |
93
Bosch Power Tools
1 609 92A 271 | (8.11.16)

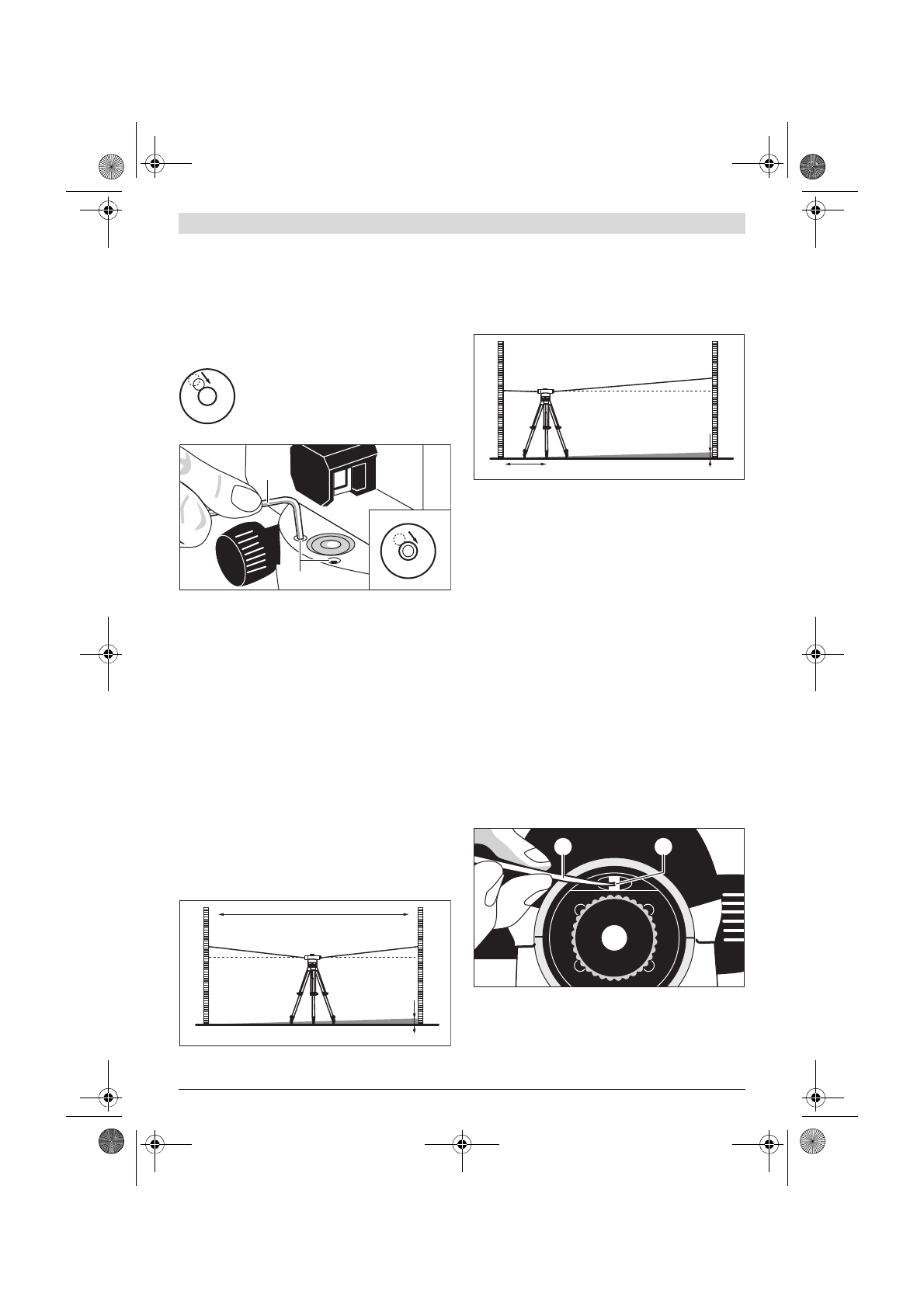

Проверка на кръглата либела
С помощта на винтовете на краката
12
подравнете измер-
вателния инструмент така, че въздушния мехур да застане
в центъра на кръглата либела
7
.
Завъртете далекогледната тръба на 180 °. Ако въздушното
мехурче излезе от центъра на кръглата либела
7
, либелата
трябва да се регулира.
Регулиране на кръглата либела
Докарайте въздушното мехурче на кръглата
либела
7
в средата между крайната позиция
на проверката и центъра, като въртите вин-
товете на краката
12
.
С помощта на шестостенния ключ
17
завъртете регулира-
щия винт
11
, докато въздушното мехурче попадне в центъ-
ра на кръглата либела.
Проверете правилното настройване на кръглата либела
чрез завъртане на далекогледната тръба на 180 °. При не-
обходимост повторете процеса на регулиране или се
обърнете към сервиз за електроинструменти на Бош.
Проверка на компенсатора
След насочване и фокусиране на измервателния уред из-
мерете височината на референтна точка. След това нати-
снете и отпуснете бутона за блокиране
8
на компенсатора.
Измерете отново височината на референтната точка.
Ако двете височини не съвпадат, предайте измервателния
уред за ремонт в оторизиран сервиз за електроинстру-
менти на Бош.
Проверка на нишковия кръст
За проверката се нуждаете от отсечка за измерване с дъл-
жина прибл. 30 m. Поставете измервателния уред в сре-
дата и нивелиращите лати
A
и
B
в двата края на измервана-
та отсечка.
След насочване и фокусиране на измервателния уред от-
четете височината на двете нивелиращи лати. Изчислете
разликата
d
между височината
a
1
на нивелиращата лата
A
и височината
b
1
на нивелиращата лата
B
.
Пример:
a
1
= 1,937 m
b
1
= 1,689 m
a
1
–
b
1
= 1,937 m – 1,689 m = 0,248 m =
d
Поставете измервателния уред на разстояние прибл. 1 m
от нивелиращата лата
A
. След насочване и фокусиране на
измервателния уред отчетете височината
a
2
на нивелира-
щата лата
A
.
Извадете изчислената преди това стойност
d
от измерена-
та височина
a
2
, за да определите номиналната височина
b
2
която трябва да се отчете на нивелиращата лата
B
.
Измерете височината
b
2
на латата
B
. Ако измерената стой-
ност се отклонява от изчислената номинална стойност с
повече от 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G), респ.
2 mm (GOL 32 D/G), нишковият кръст трябва да бъде регу-
лиран.
Пример:
a
2
= 1,724 m
d
= 0,248 m
a
2
–
d
= 1,724 m – 0,248 m = 1,476 m
GOL 20 D/G: При измерване височината
b
2
трябва да бъде
1,476 m ± 6 mm.
GOL 26 D/G: При измерване височината
b
2
трябва да бъде
1,476 m ± 3 mm.
GOL 32 D/G: При измерване височината
b
2
трябва да бъде
1,476 m ± 2 mm.
Регулиране на нишковия кръст
Развийте капачка на окуляра
4
. С помощта на щифта за ре-
гулиране
18
завъртете регулиращия винт
5
по, респ. обра-
тно на посока на въртене на часовниковата стрелка, дока-
то при измерването на нивелиращата лата
B
достигнете
предварително изчислената стойност за височината
b
2
.
Отново навийте капачката на окуляра
4
.
17
11
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
A
B
1 m
a
2
b
2
a
2
– d = b
2
d
18
5
OBJ_BUCH-1239-005.book Page 93 Tuesday, November 8, 2016 2:22 PM
