74
| Русский
1 609 92A 271 | (8.11.16)
Bosch Power Tools
Работа с инструментом
Проверяйте точность нивелирования и показаний
измерительного инструмента каждый раз перед на-
чалом работы, а также после длительной транспор-
тировки измерительного инструмента.
Защищайте измерительный инструмент от влаги и
прямых солнечных лучей.
Не подвергайте измерительный инструмент воздей-
ствию экстремальных температур и температурных
перепадов.
В частности, не оставляйте его на длитель-
ное время в машине. При больших перепадах темпера-
туры сначала дайте измерительному инструменту ста-
билизировать свою температуру, прежде чем начинать
работать с ним. Экстремальные температуры и тем-
пературные перепады могут отрицательно влиять на
точность измерительного инструмента.
Избегайте толчков и падений измерительного ин-
струмента.
После сильных внешних воздействий на из-
мерительный инструмент рекомендуется проверить
его точность, прежде чем продолжать работать с ин-
струментом (см. «Контроль точности измерительного
инструмента», стр. 75).
При транспортировке измерительного инструмента
на большие расстояния (напр., в автомобиле) хра-
ните его в футляре. Следите за правильным положе-
нием измерительного инструмента в футляре.
При
хранении в футляре компенсатор во избежание повре-
ждений от сильных толчков блокируется.
Установка/выравнивание измерительного
инструмента
Монтаж на штативе
Установите штатив на стабильном основании, надежно
предохранив его от опрокидывания и сползания с места.
Установите измерительный инструмент гнездом под шта-
тив
13
на резьбу штатива и зафиксируйте его с помощью
крепежного винта штатива.
Грубо выровняйте штатив.
Вы можете переносить измерительный инструмент на ко-
роткие дистанции, не снимая со штатива. Чтобы при этом
не повредить измерительный инструмент, держите при
транспортировке штатив перпендикулярно и не кладите
его, напр., на плечо.

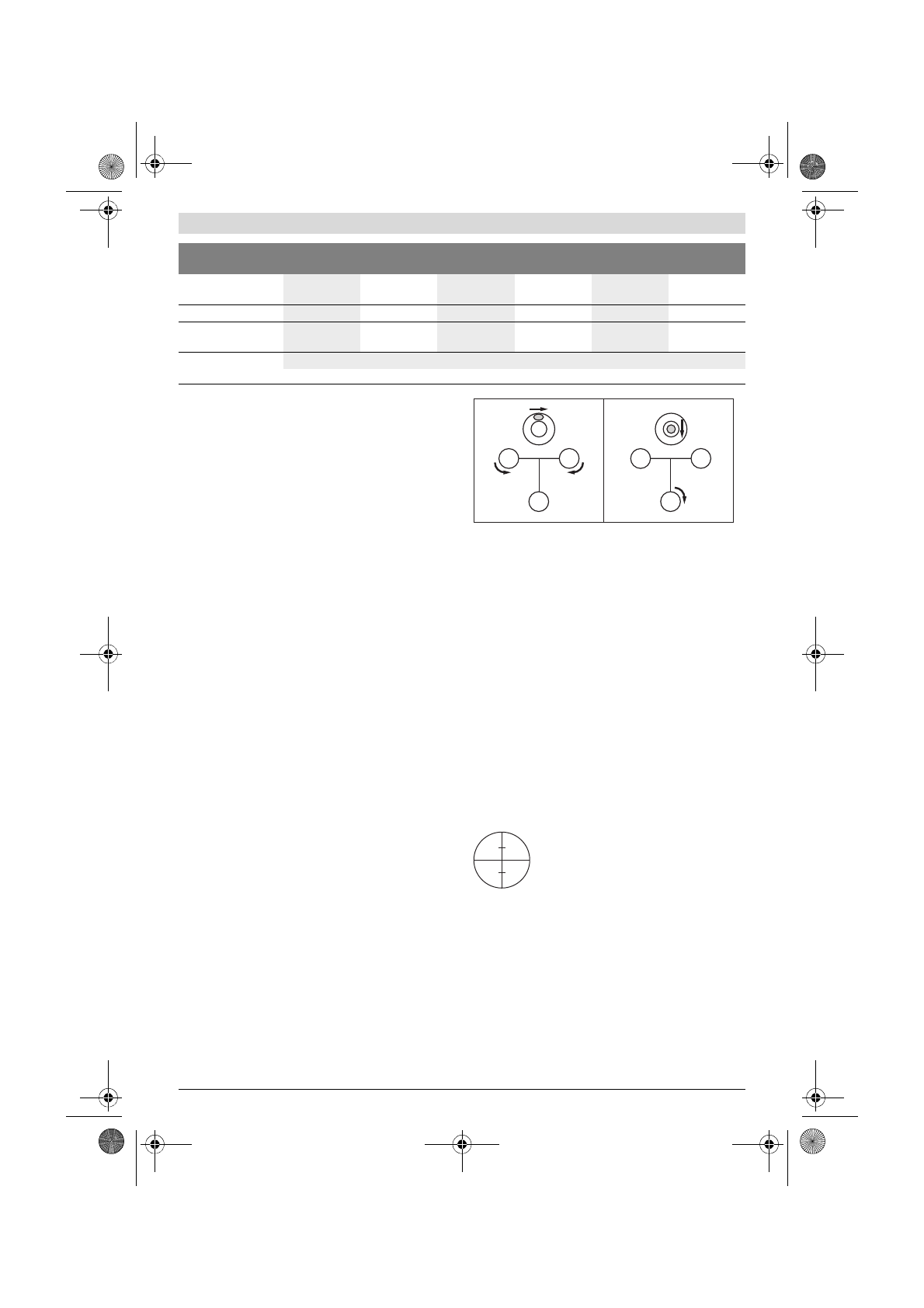

Выравнивание измерительного инструмента
Выровняйте измерительный инструмент с помощью вин-
тов-ножек
12
, чтобы воздушный пузырь находился в цен-
тре окошка круглого уровня
7
.
Приведите воздушный пузырь вращением первых двух
винтов-ножек
A
и
B
в среднее положение между обеими
ножками. Затем поверните третью винт-ножку
C
так, что-
бы воздушный пузырь расположился в центре окошка
круглого уровня.
После стабилизации воздушного пузыря по центру кру-
глого уровня отклонения измерительного инструмента от
горизонтали выравниваются компенсатором.
Во время работы регулярно проверяйте (напр., в зеркале
уровня
3
), находится ли воздушный пузырь по центру кру-
глого уровня.
Центрирование измерительного инструмента по точке
на полу
При необходимости отцентрируйте измерительный ин-
струмент по точке на полу. Для этого повесьте отвес
20
на
крепежный винт штатива. Выровняйте измерительный ин-
струмент по точке на полу, перемещая при этом либо ин-
струмент на штативе, либо сам штатив.
Фокусировка зрительной трубы
Снимите защитный колпачок с объектива
1
.
Наведите зрительную трубу на светлый объ-
ект или держите перед объективом белый
лист бумаги
1
. Крутите окуляр
6
, пока визир-
ное перекрестие не приобретет резкость и не
станет видно густым черным цветом.
Направьте зрительную трубу на нивелирную рейку, при
необходимости используйте визир грубой настройки
2
.
Крутите ручку фокусировки
16
до тех пор, пока не будет
четко видно деление нивелирной рейки. С помощью боко-
вого микрометрического винта
14
выровняйте визирное
перекрестие точно по центру нивелирной рейки.
При правильной фокусировке зрительной трубы визир-
ное перекрестие и изображение нивелирной рейки не
должны перемещаться относительно друг друга, когда Вы
водите глазом за окуляром.
Градуировка гори-
зонтального лимба
1 °
1 гон
1 °
1 гон
1 °
1 гон
Резьба для штатива
5/8"
5/8"
5/8"
5/8"
5/8"
5/8"
Вес согласно EPTA-
Procedure 01:2014
1,5 кг
1,5 кг
1,5 кг
1,5 кг
1,5 кг
1,5 кг
Степень защиты
IP 54 (защита от пыли и брызг воды)
Оптический
нивелир
GOL 20 D
GOL 20 G
GOL 26 D
GOL 26 G
GOL 32 D
GOL 32 G
Однозначная идентификация Вашего измерительного инструмента возможна по серийному номеру
15
на заводской табличке.
C
B
A
C
B
A
2.
1.
OBJ_BUCH-1239-005.book Page 74 Tuesday, November 8, 2016 2:22 PM
Характеристики
