Srpski |
101
Bosch Power Tools
1 609 92A 271 | (8.11.16)

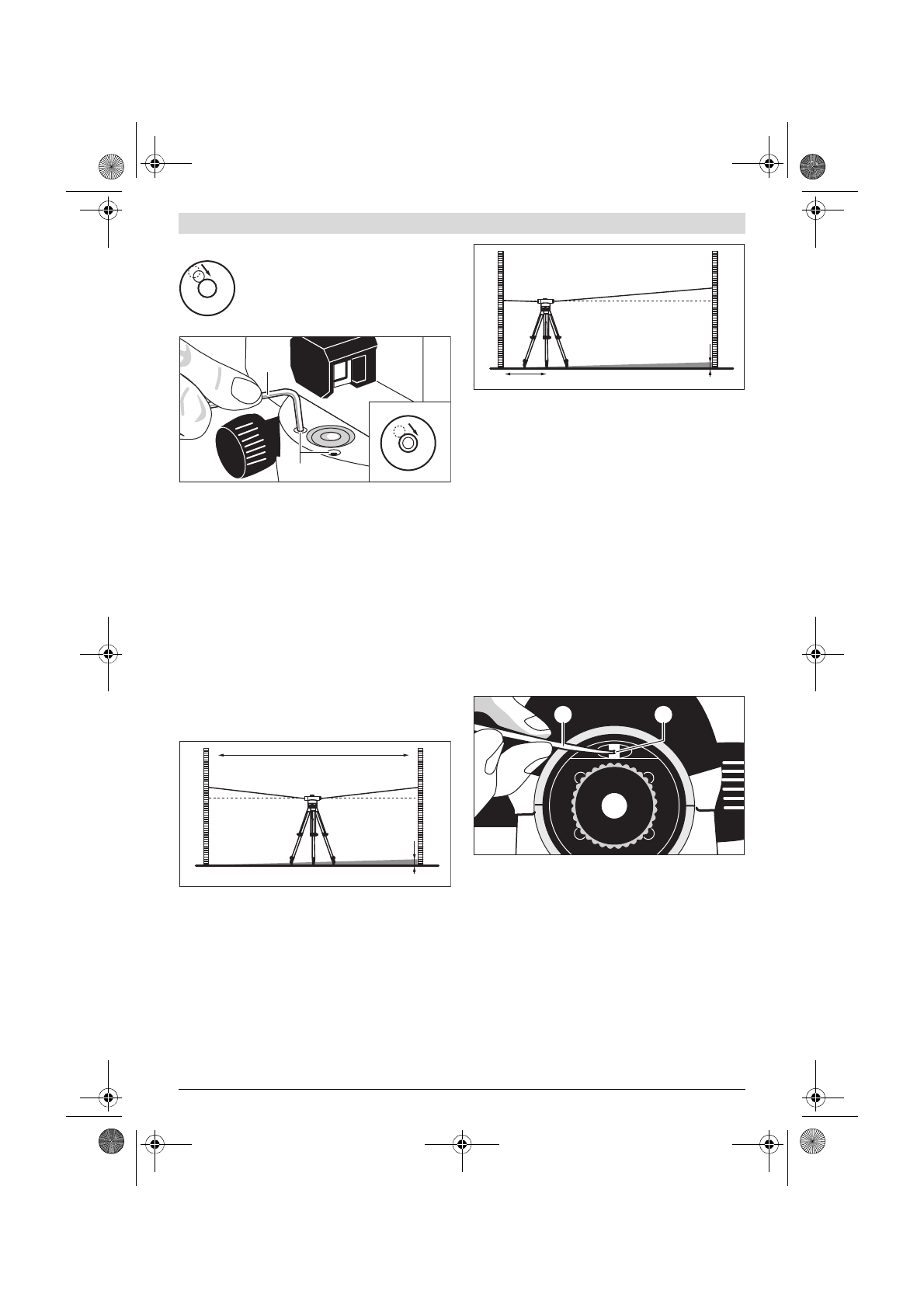

Naknadno baždrenje kružne libele
Dovedite vazdušni mehur kružne libele
7
okretanjem zavrtanja podnožja
12
u poziciju u
sredini izmedju krajnje pozicije kontrole i
centra.
Okrećite pomoću imbus ključa
17
zavrtnje za baždarenje
11
,
sve dok se vazdušni mehur ne nadje u centru kružne libele.
Prekontrolišite kružnu libelu okretanjem durbina za 180 °.
Ako je potrebno ponovite radnju baždrenja ili obratite se u
datom slučaju Bosch-servisu.
Kontrola kompenzatora
Izmerite posle centriranja i fokusiranja mernog alata visinu na
referentnoj tački. Pritisnite potom dugme za blokiranje
8
kompenzatora i ponovo ga ostavite. Izmerite ponovo visinu
referentne tačke.
Ako obe visine nisu tačno usaglašene, onda neka Vam neki
Bosch servis popravi.
Konrola ukrštenog končića
Za kontrolu potrebna Vam je merna linija od ca. 30 m dužine.
Postavite merni alat u sredinu a letve za nivelisanje
A
i
B
na
oba kraja merne linije.
Posle centriranja i fokusiranja mernog alata očitajte visinu na
obe letve za nivelisanje. Izračunajte razliku
d
izmedju visine
a
1
na letvi za nivelisanje
A
i visinu
b
1
na letvi za nivelisanje
B
.
Primer:
a
1
= 1,937 m
b
1
= 1,689 m
a
1
–
b
1
= 1,937 m – 1,689 m = 0,248 m =
d
Stavite merni alat na ca. 1 m rastojanja od letve za nivelisanje
A
. Posle centriranja i fokusiranja mernog alata očitajte visinu
a
2
na letvi za nivelisanje
A
.
Izvucite ranije izračunatu vrednost
d
sa izmerene visine
a
2
, da
bi dobili zadanu vrednost za visinu
b
2
na letvi za nivelisanje
B
.
Merite visinu
b
2
na letvi za nivelaciju
B
. Ako izmerena
vrednost odstupa više od 6 mm (GOL 20 D/G), 3 mm
(GOL 26 D/G) odn. 2 mm (GOL 32 D/G) od izračunate
zadane vrednsoti, mora se končasti krstić ponovo podesiti.
Primer:
a
2
= 1,724 m
d
= 0,248 m
a
2
–
d
= 1,724 m – 0,248 m = 1,476 m
GOL 20 D/G: Visina
b
2
mora iznositi pri merenju 1,476 m
± 6 mm.
GOL 26 D/G: Visina
b
2
mora iznositi pri merenju 1,476 m
± 3 mm.
GOL 32 D/G: Visina
b
2
mora iznositi pri merenju 1,476 m
± 2 mm.
Naknadno baždarenje ukrštenog krstića
Odvrnite poklopac okulara
4
. Okrećite pomoću usadnog trna
18
zavrtanj za baždrenje
5
u odn. suprotno od pravca kazaljke
na satu, sve dok se ne dostigne pri merenju na letvi za
nivelisanje
B
izračunata zadana vrednost za visinu
b
2
.
Ponovo zavrnite poklopac okulara
4
.
Primer:
Pri merenju od
b
2
mora se podesiti vrednost 1,476 m.
Prekontrolišite još jednog unakrsni končić. Ponovite ako je
potrebno radnju baždarenja ili obratite se u datom slučaju
Bosch-servisu.
17
11
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
A
B
1 m
a
2
b
2
a
2
– d = b
2
d
18
5
OBJ_BUCH-1239-005.book Page 101 Tuesday, November 8, 2016 2:22 PM
