54
| Türkçe
1 609 92A 271 | (8.11.16)
Bosch Power Tools
Teleskop doğru olarak odaklandığında, oküler arkasındaki göz
hareket etse de artı imleci ve nivelman latası görüntüsü birbi-
rine göre yer değiştirmemelidir.

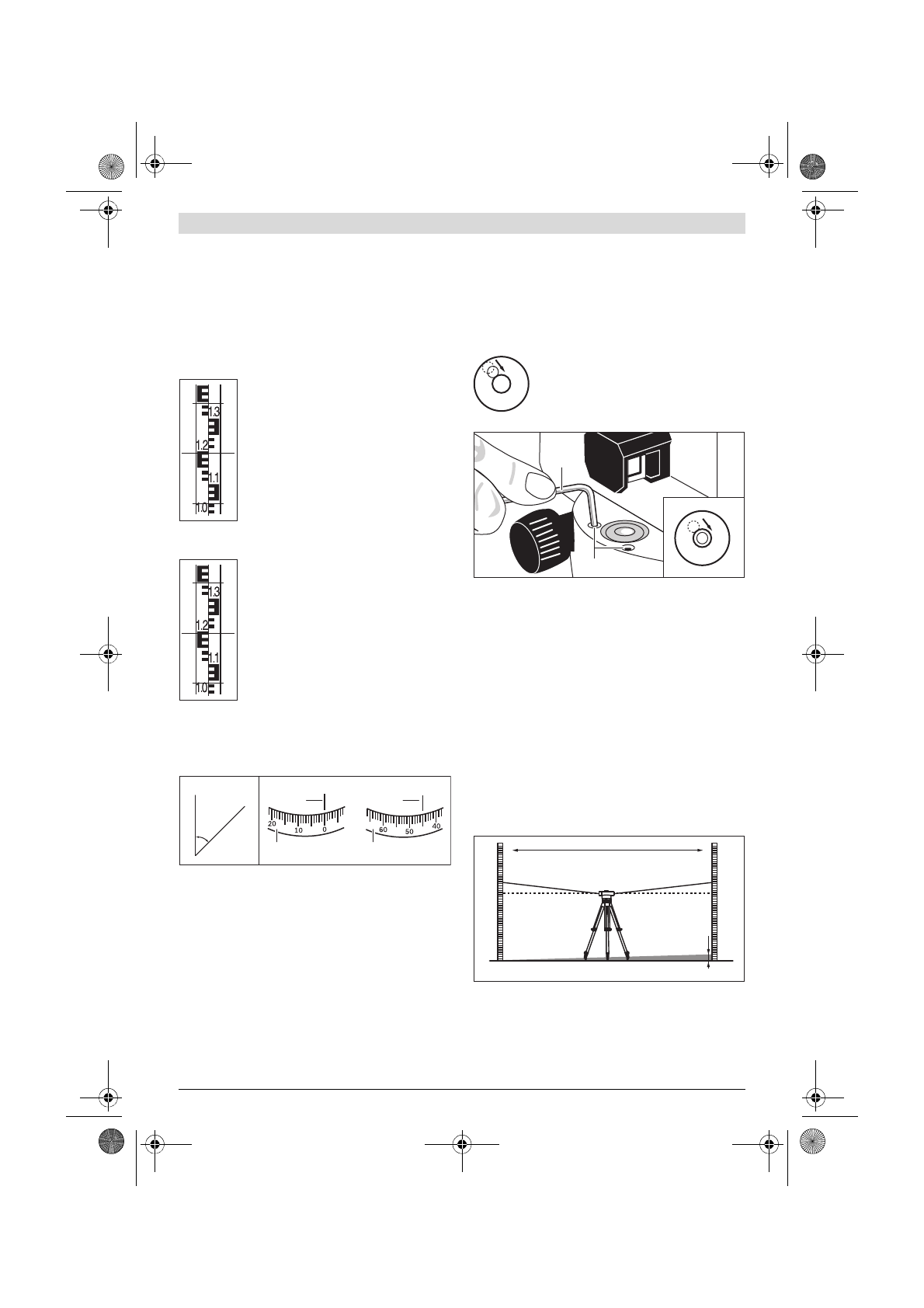

Ölçme fonksiyonları
Nivelman latasını her zaman tam dik olarak yerleştirin. Doğrul-
tulmuş ve odaklanmış ölçme cihazını artı imleci nivelman lata-
sının ortasına gelecek biçimde nivelman latasına doğrultun.
Yüksekliğin okunması
Yüksekliği nivelman latasında, artı imlecinin or-
ta çizgisinde okuyun.
Şekilde ölçülen yükseklik: 1,195 m.
Uzaklık ölçümü
Ölçme cihazını ölçülecek uzaklığın başladığı
noktaya merkezleyin.
Yüksekliği nivelman latasında, artı imlecinin
üst ve alt çizgilerinde okuyun. Ölçme cihazının
nivelman latasına olan uzaklığını bulmak için iki
yükseklik arasındaki farkı 100 ile çarpın.
Şekilde ölçülen uzaklık:
(1,347 m – 1,042 m) x 100 = 30,5 m.
Açıların ölçülmesi
Ölçme cihazını ölçülecek açının başladığı noktaya merkezle-
yin.
Ölçme cihazını
A
noktasına doğrultun. Yatay dairenin
10
sıfır
noktasını okuma işaretine
9
çevirin. Daha sonra ölçme cihazı-
nı
B
noktasına doğrultun. Okuma işaretindeki
9
açıyı okuyun.
GOL 20 D/GOL 26 D/GOL 32 D: Örnekte ölçülen açı: 45 °.
GOL 20 G/GOL 26 G/GOL 32 G: Örnekte ölçülen açı: 45 gon.
Ölçme cihazının hassaslık kontrolü
İşe başlamadan önce ve ölçme cihazının uzak yerlere taşınma-
sından sonra her defasında cihazın nivelman ve gösterge has-
saslığını kontrol edin.
Dairesel su terazisinin kontrolü
Ölçme cihazını ayak vidaları
12
ile su terazisinin
7
hava kabar-
cığı ortaya gelecek biçimde doğrultun.
Dürbünü 180 ° çevirin. Hava kabarcığı dairesel su terazisinin
7
merkezinde değilse, dairesel su terazisinin ayarının yapılması
gerekir.
Dairesel su terazisinin ayarlanması
Dairesel su terazisinin
7
hava kabarcığını ayak
vidalarını
12
çevirerek kontrol işlemi son nok-
tası ile merkez arasına getirin.
İç altıgen anahtar
17
yardımı ile ayar vidalarını
11
hava kabar-
cığı dairesel su terazisinin merkezine gelinceye kadar çevirin.
Dürbünü 180 ° çevirerek dairesel su terazisini kontrol edin.
Gerektiğinde ayar işlemini tekrarlayın veya Bosch Müşteri
Servisine başvurun.
Kompansatörün kontrolü
Ölçme cihazını doğrulttuktan ve odakladıktan sonra bir refe-
rans noktasındaki yüksekliği ölçün. Daha sonra kompansatö-
rün kilitleme düğmesine
8
basın ve tekrar bırakın. Referans
noktasındaki yüksekliği tekrar ölçün.
Ölçülen her iki yükseklik tam olarak birbiri ile aynı değilse, ölç-
me cihazını bir Bosch Müşteri Servisinde onarıma yollayın.
Artı imlecinin kontrolü
Bu kontrol işlemi için yaklaşık 30 m uzunluğunda bir ölçme
hattına ihtiyacınız vardır. Ölçme cihazını bu hattın ortasına ve
ölçme latarı
A
ile
B
’yi hattın uçlarına yerleştirin.
Ölçme cihazını doğrulttuktan ve odakladıktan sonra her iki ni-
velman latalarındaki yükseklikleri ölçün.
A
nivelman latasın-
daki
a
1
yüksekliği ile
B
nivelman latasındaki
b
1
yüksekliği ara-
sındaki
d
farkını hesaplayın.
A
B
A
B
x°
9
10
9
10
17
11
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
OBJ_BUCH-1239-005.book Page 54 Tuesday, November 8, 2016 2:22 PM
