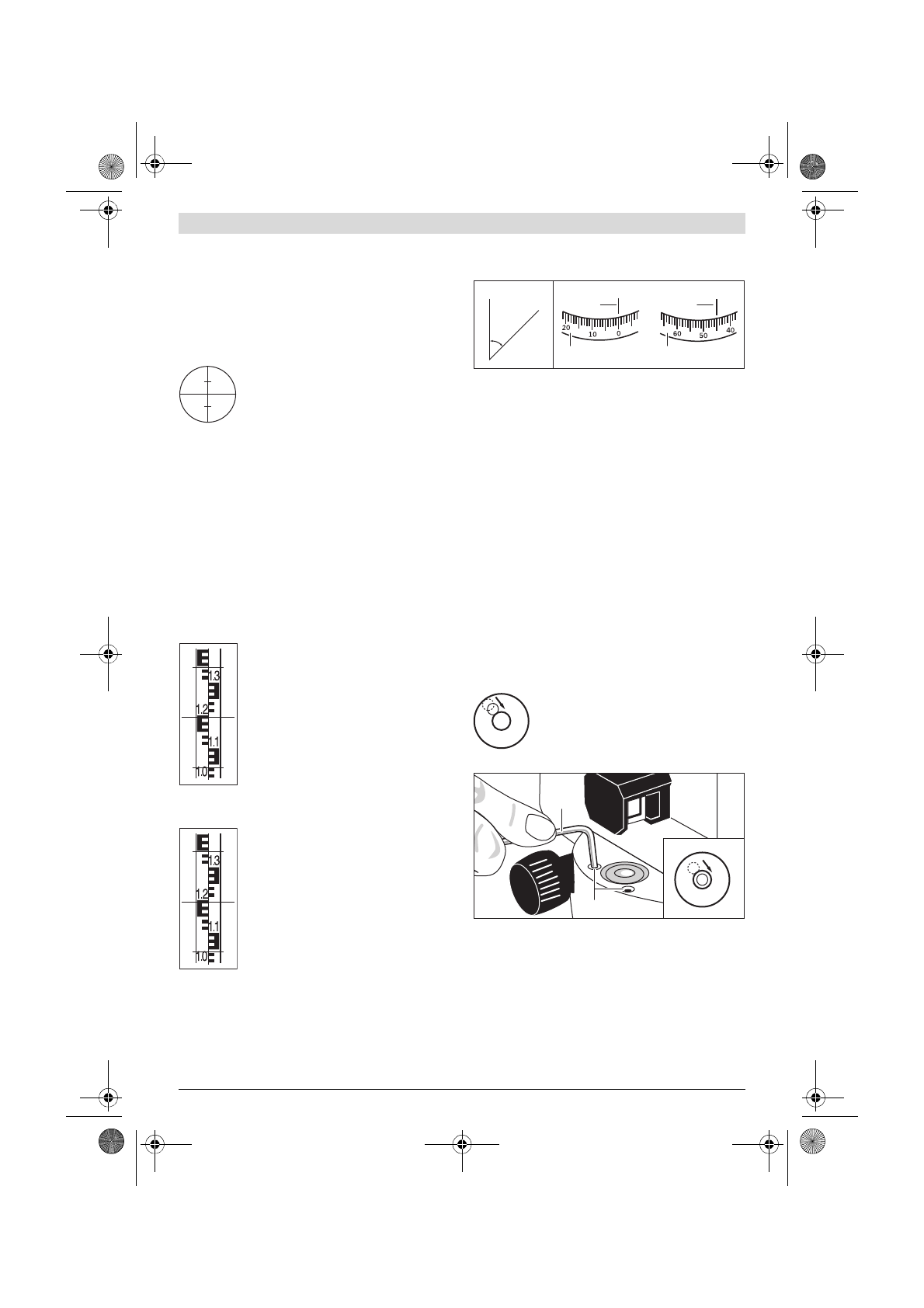

ภาษาไทย
|
135
Bosch Power Tools
1 609 92A 271 | (8.11.16)
การปรับตั้งศูนย์เครื่องมือวัดเหนือจุดบนพื้นดิน
หากจําเป็น
ให้ปรับตั้งศูนย์เครื่องมือวัดเหนือจุดบนพื้นดิน
เมื่อ
ต้องการปรับตั้งศูนย์
ให้แขวนลูกดิ่ง
20
บนสกรูล็อคของขาตั้ง
แบบสามขา
ปรับแนวเครื่องมือวัดเหนือจุดบนพื้นด
ินโดยเลื่อน
เครื่องมือวัดบนขาตั้งแบบสามขา
หรือปรับขาตั้งแบบสามขา
การปรับโฟกัสกล้องเล็ง
ถอดฝาครอบเลนส์ออกจากเลนส์ใกล้วัตถุ
1
ส่องกล้องเล็งไปยังวัตถุที่สว่าง
หรือถือ
กระดาษสีขาวอยู่หน้าเลนส์ใกล้วัตถุ
1
หมุน
เลนส์ใกล้ตา
6
จนปรากฏเส้นสายใยที่คมชัด
และดําเข้ม
ส่องกล้องเล็งไปยังไม้วัดระดับ
หากจําเป็น
ให้ใช้ช่องมองเล็ง
2
ช่วย
หมุนปุ่มปรับโฟกัส
16
จนขีดส่วนแบ่งของไม้วัดระดับ
ปรากฏคมชัด
หมุนสกรูหมุนแนวราบ
14
เพื่อปรับแนวเส้น
สายใยให้อยู่ตรงกลางไม้วัดระดับอย่างพอดิบพอด
ี
หากได้ปรับโฟกัสกล้องเล็งอย่างถูกต้อง
เส้นสายใยและภาพ
ของไม้วัดระดับต้องยังคงอยู่ตรงแนวกันขณะท่านเคลื่อนไหว
นัยน์ตาไปมาหลังเลนส์ใกล้ตา
ลักษณะวิธีการวัด
ต้องตั้งไม้วัดระดับให้เป็นแนวตรงอย่างพอดิบพอดีทุกครั้ง
ส่อง
เครื่องมือวัดที่ปรับแนวและปรับโฟกัสแล้วไปยังไม้วัดระดับ
ในลักษณะให้เส้นสายใยวางอยู่ตรงกลางไม้วัดระด
ับ
การอ่านค่าความสูง
อ่านค่าความสูงของไม้วัดระดับที่เส้นกลาง
ของเส้นสายใย
ความสูงที่วัดในภาพประกอบ
: 1.195
ม
.
การวัดระยะทาง
ปรับตั้งศูนย์เครื่องมือวัดให้อยู่บนจุดที่จะตั้งต้น
ทําการวัดระยะทาง
อ่านค่าความสูงของไม้วัดระดับที่เส้นสเตเดีย
บนและล่าง
นําผลต่างของความสูงทั้งสองมา
คูณด้วย
100
เพื่อหาค่าระยะทางจากเครื่องมือ
วัดไปยังไม้วัดระดับ
ระยะทางที่วัดในภาพประกอบ
:
(1.347
ม
. – 1.042
ม
.) x 100 = 30.5
ม
.
การวัดมุม
ปรับตั้งศูนย์เครื่องมือวัดให้อยู่บนจุดที่จะตั้งต้นทําการวัดมุม
ส่องเครื่องมือวัดไปที่จุด
A
หมุนสเกลวงกลมแนวราบ
10
โดยให้จุดศุนย์อยู่ที่ขีดอ้างอิง
9
จากนั้นจึงส่องเครื่องมือวัด
ไปที่จุด
B
อ่านค่ามุมที่ขีดอ้างอิง
9
GOL 20 D/GOL 26 D/GOL 32 D:
มุมที่วัดในตัวอย่าง
:
45 °
GOL 20 G/GOL 26 G/GOL 32 G:
มุมที่วัดในตัวอย่าง
:
45
ก็อน
การตรวจสอบความแม่นยําของเครื่องมือวัด
ตรวจสอบความแม่นยําของการทําระดับและการแสดงค่าของ
เครื่องมือวัดทุกครั้งก่อนใช้งาน
และหลังการขนย้ายเครื่องมือ
วัดนานๆ
การตรวจสอบหลอดระดับน้ําฟองกลม
ปรับแนวเครื่องมือวัดด้วยสกรูปรับระดับ
12
โดยให้ฟอง
อากาศอยู่ตรงกลางหลอดระดับน้ําฟองกลม
7
หมุนกล้องเล็งไป
180 °
หากฟองอากาศไม่อยู่ตรงกลางหลอด
ระดับน้ําฟองกลม
7
อีกต่อไปแล้ว
ต้องปรับซ้ําหลอดระดับ
น้ําฟองกลม
การปรับซ้ําหลอดระดับน้ําฟองกลม
เลื่อนฟองอากาศของหลอดระดับน้ําฟองกลม
7
ให้อยู่ตรงกลางระหว่างตําแหน่งสุดท้ายของ
การตรวจสอบและจุดกลางของหลอดโดยหมุน
สกรูปรับระดับ
12
ใช้ประแจขันหกเหลี่ยม
17
หมุนสกรูปรับ
11
จนฟองอากาศ
อยู่ในจุดกลางของหลอดระดับน้ําฟองกลม
ตรวจสอบหลอดระดับน้ําฟองกลมโดยหมุนกล้องเล็งไป
180 °
หากจําเป็น
ให้ทําซ้ํากระบวนการ
หรือส่งเครื่องให
้ศูนย์
บริการหลังการขายที่ได้รับมอบหมายของ
บ๊อช
ซ่อมแซม
การตรวจสอบระบบชดเชย
เมื่อปรับแนวและปรับโฟกัสเครื่องมือวัดแล้ว
ให
้วัดความสูง
ที่จุดอ้างอิงจุดหนึ่ง
จากนั้นจึงกดปุ่มล็อคของระบบชดเชย
8
และปล่อยนิ้ว
วัดความสูงที่จุดอ้างอิงอีกครั้ง
A
B
A
B
x°
9
10
9
10
17
11
OBJ_BUCH-1239-005.book Page 135 Tuesday, November 8, 2016 2:22 PM
