Polski |
59
Bosch Power Tools
1 609 92A 271 | (8.11.16)
Kontrola dokładności pomiaru urządzenia
Przed każdym użyciem urządzenia pomiarowego, a także po
dłużej trwającym transporcie konieczna jest kontrola dokład-
ności niwelacyjnej i dokładności wskazań urządzenia.
Kontrola libelli pudełkowej
Ustawić urządzenie pomiarowe za pomocą śrub poziomują-
cych
12
tak, aby pęcherzyk powietrza znajdował się dokład-
nie pośrodku libelli pudełkowej
7
.
Obrócić lunetę o 180 °. Jeżeli pęcherzyk powietrza nie znaj-
duje się w centrum libelki pudełkowej
7
, należy libelkę wyju-
stować.
Justowanie libelli pudełkowej
Pęcherzyk powietrza w libelce pudełkowej
7
należy ustawić w pozycji środkowej pomiędzy
pozycją końcową procesu kontrolnego a pozy-
cją centralną, przekręcając śruby poziomujące
12
.
Za pomocą klucza imbusowego
17
należy kręcić śrubami re-
gulacyjnymi
11
tak długo, aż pęcherzyk powietrza znajdzie się
dokładnie pośrodku libelki pudełkowej.
Skontrolować libelkę obracając lunetę o 180 °. W razie ko-
nieczności powtórzyć cały proces justowania lub skontakto-
wać się z punktem serwisowym firmy Bosch.
Kontrola kompensatora
Po nastawieniu i zogniskowaniu urządzenia pomiarowego po-
mierzyć wysokość według punktu referencyjnego. Następnie
wcisnąć przycisk blokady
8
kompensatora i ponownie go
zwolnić. Ponownie zmierzyć wysokość wg punktu referencyj-
nego.
Jeżeli obie wysokości nie są identyczne, urządzenie pomiaro-
we należy oddać do naprawy w jednym z punktów serwiso-
wych firmy Bosch.

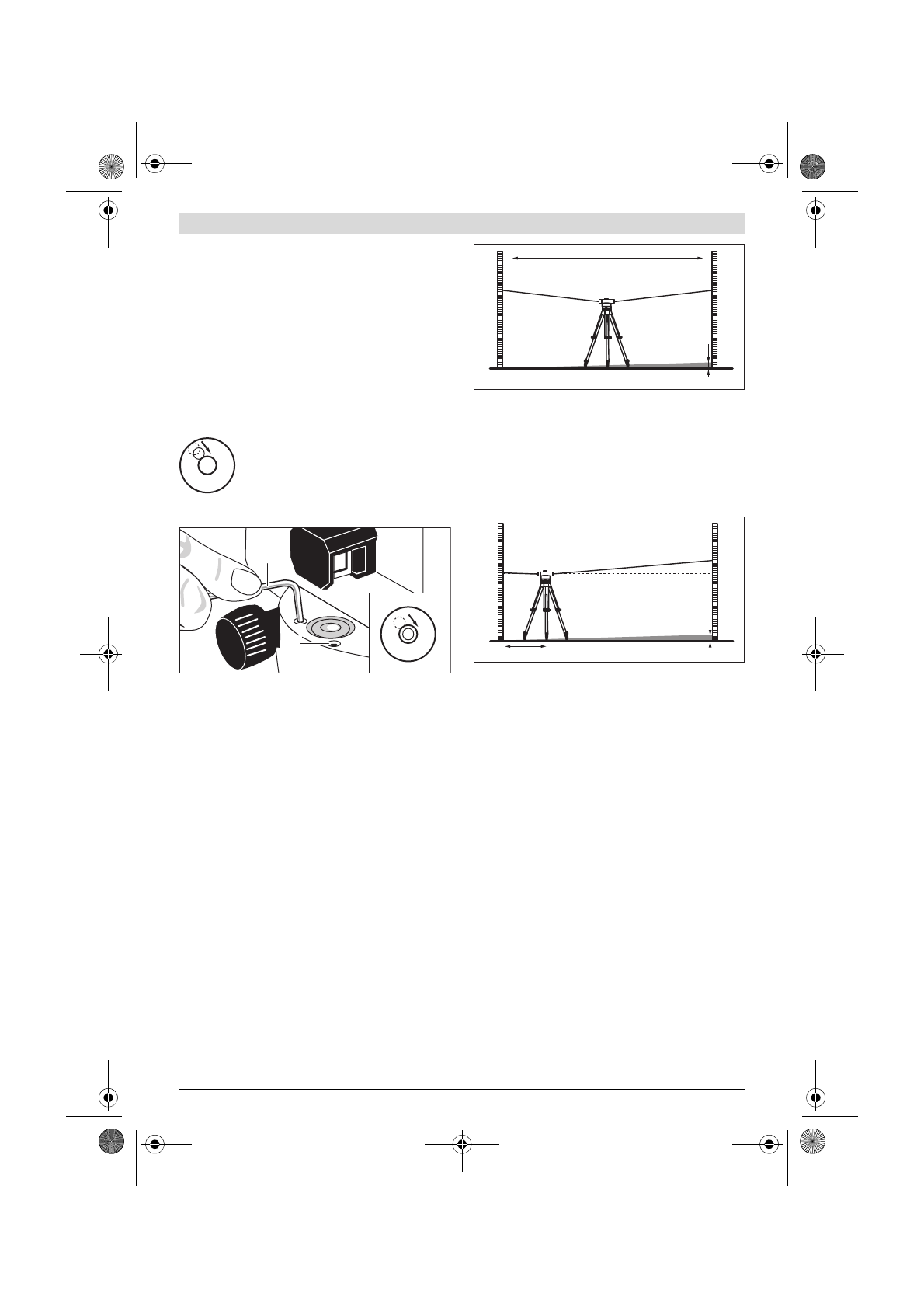

Kontrola siatki celowniczej
W celu przeprowadzenia kontroli należy ustalić odcinek po-
miarowy o długości ok. 30 metrów. Ustawić urządzenie po-
miarowe pośrodku, a łaty niwelacyjne
A
i
B
na obu końcach
odcinka pomiarowego.
Po nastawieniu i zogniskowaniu urządzenia pomiarowego od-
czytać wysokość na obu łatach. Obliczyć różnicę
d
pomiędzy
wysokością
a
1
na łacie niwelacyjnej
A
i wysokością
b
1
na łacie
niwelacyjnej
B
.
Na przykład:
a
1
= 1,937 m
b
1
= 1,689 m
a
1
–
b
1
= 1,937 m – 1,689 m = 0,248 m =
d
Ustawić urządzenie pomiarowe w odległości ok. 1 m od łaty
niwelacyjnej
A
. Po nastawieniu i zogniskowaniu urządzenia
pomiarowego odczytać wysokość
a
2
na łacie niwelacyjnej
A
.
Uprzednio otrzymaną wartość
d
należy odjąć od pomierzonej
wysokości
a
2
, aby otrzymać wartość zadaną wysokości
b
2
na
łacie niwelacyjnej
B
.
Zmierzyć wysokość
b
2
na łacie niwelacyjnej
B
. Jeżeli pomie-
rzona wartość różni się o więcej niż 6 mm (GOL 20 D/G),
3 mm (GOL 26 D/G) lub 2 mm (GOL 32 D/G) od otrzymanej
wartości zadanej, siatkę celowniczą należy wyjustować.
Na przykład:
a
2
= 1,724 m
d
= 0,248 m
a
2
–
d
= 1,724 m – 0,248 m = 1,476 m
GOL 20 D/G: Wysokość
b
2
musi wynosić przy pomiarze
1,476 m ± 6 mm.
GOL 26 D/G: Wysokość
b
2
musi wynosić przy pomiarze
1,476 m ± 3 mm.
GOL 32 D/G: Wysokość
b
2
musi wynosić przy pomiarze
1,476 m ± 2 mm.
17
11
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
A
B
1 m
a
2
b
2
a
2
– d = b
2
d
OBJ_BUCH-1239-005.book Page 59 Tuesday, November 8, 2016 2:22 PM
