Pointez l’appareil de mesure sur le point

A

. A l’aide du plan cir-

culaire horizontal

10

, positionnez le point zéro sur le mar-

quage

9

. Pointez ensuite l’appareil de mesure sur le point

B

.

Lisez l’angle sur le marquage

9

.

GOL 20 D/GOL 26 D/GOL 32 D: Angle mesuré dans
l’exemple : 45 °.

GOL 20 G/GOL 26 G/GOL 32 G: Angle mesuré dans
l’exemple : 45 gon.

Contrôle de la précision de l’appareil de mesure

Contrôlez la précision de nivellement et d’affichage de l’appa-
reil de mesure avant de commencer tout travail ainsi qu’après
un transport prolongé de l’appareil de mesure.

Contrôle du niveau à bulle circulaire

Alignez l’appareil de mesure à l’aide des molettes de nivelle-
ment

12

 de sorte que la bulle d’air se trouve au centre du ni-

veau à bulle circulaire

7

.

Tournez la lunette de 180 °. Si la bulle d’air ne se trouve plus
au centre du niveau à bulle circulaire

7

, il faut réajuster ce der-

nier.

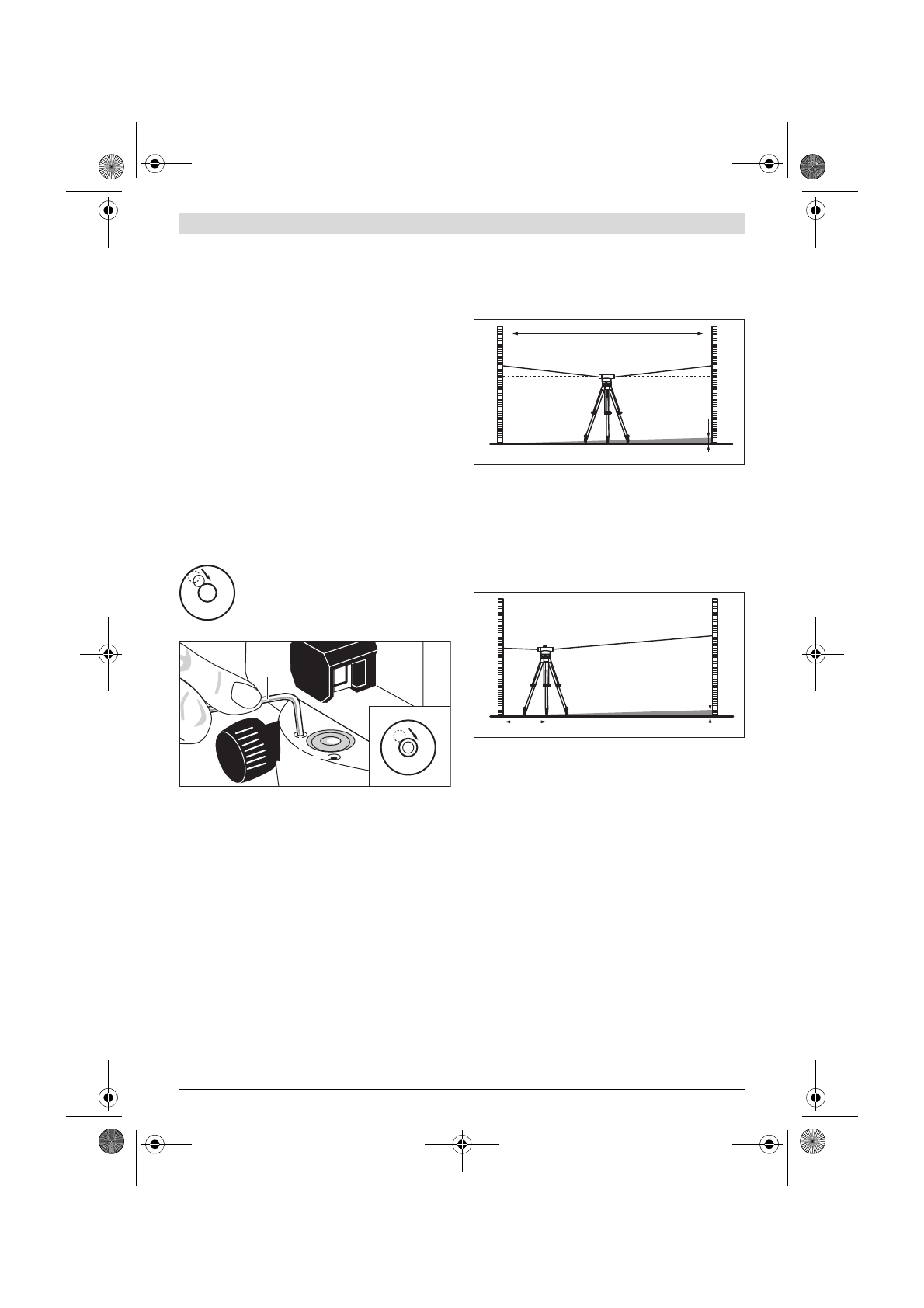

Réajuster le niveau à bulle circulaire

Positionnez la bulle d’air du niveau à bulle cir-
culaire

7

 à mi-chemin entre la position finale

du contrôle et le centre en tournant les mo-
lettes de nivellement

12

.

A l’aide de la clé pour vis à six pans creux

17

, tournez la vis

d’ajustage

11

 jusqu’à ce que la bulle d’air se trouve au centre

du niveau à bulle circulaire.

Contrôlez le niveau à bulle circulaire en tournant la lunette de
180 °. Si nécessaire, répétez le processus d’ajustage ou
adressez-vous au Service Après-Vente Bosch.

Contrôle du compensateur

Après la visée et la mise au point de l’appareil de mesure, me-
surez la hauteur à partir d’un point de référence. Appuyez en-
suite sur le bouton de déverrouillage

8

 du compensateur et re-

lâchez-le. Mesurez à nouveau la hauteur à partir du point de
référence.

Au cas ou les deux hauteurs ne coïncideraient pas, faites répa-
rer l’appareil de mesure par un Service Après-Vente Bosch.

Contrôle du réticule de visée

Pour ce contrôle, il est nécessaire de travailler sur une dis-
tance dégagée de 30 m environ. Positionnez l’appareil de me-
sure au centre et les mires de nivellement

A

 et

B

 aux deux ex-

trémités de la distance à mesurer.

Après la visée et la mise au point de l’appareil de mesure, lisez
la hauteur auprès des deux mires de nivellement. Calculez la
différence

d

 entre la hauteur

a

1

 auprès de la mire de nivelle-

ment

A

 et la hauteur

b

1

 auprès de la mire de nivellement

B

.

Par exemple :

a

1

= 1,937 m

b

1

= 1,689 m

a

1

–

b

1

= 1,937 m – 1,689 m = 0,248 m =

d

Placez l’appareil de mesure à une distance d’environ 1 m de la
mire de nivellement

A

. Après la visée et la mise au point de

l’appareil de mesure, lisez la hauteur

a

2

 auprès de la mire de

nivellement

A

.

Déduisez la valeur calculée auparavant

d

 de la hauteur mesu-

rée

a

2

 pour obtenir la valeur de consigne de la hauteur

b

2

 au-

près de la mire de nivellement

B

.

Mesurez la hauteur

b

2

 auprès de la mire de nivellement

B

. S’il

y a un écart de plus de 6 mm (GOL 20 D/G), de 3 mm
(GOL 26 D/G) ou de 2 mm (GOL 32 D/G) entra la valeur me-
surée et la valeur de consigne calculée, le réticule de visée
doit être réajusté.

Par exemple :

a

2

= 1,724 m

d

= 0,248 m

a

2

–

d

= 1,724 m – 0,248 m = 1,476 m

GOL 20 D/G: La hauteur mesurée

b

2

 doit être de 1,476 m

± 6 mm.
GOL 26 D/G: La hauteur mesurée

b

2

 doit être de 1,476 m

± 3 mm.
GOL 32 D/G: La hauteur mesurée

b

2

 doit être de 1,476 m

± 2 mm.

17

11

A

B

30 m

a

1

b

1

d

a

1

 – b

1

 = d

A

B

1 m

a

2

b

2

a

2

 – d = b

2

d
