 Lietuviškai |

119

Bosch Power Tools

1 609 92A 271 | (8.11.16)

Matavimo prietaiso pastatymas ir išlyginimas

Tvirtinimas prie stovo

Stabiliai pastatykite stovą ir apsaugokite, kad jis nenuvirstų ar
nenuslystų. Matavimo prietaiso jungtį, skirtą prietaisui prie
stovo tvirtinti

13

, įstatykite ant stovo sriegio ir matavimo prie-

taisą tvirtai priveržkite stovo fiksuojamuoju varžtu.

Stovą apytiksliai išlyginkite.

Trumpesniu atstumu matavimo prietaisą galima pernešti ir
primontuotą prie stovo. Kad pernešdami matavimo prietaiso
nepažeistumėte, jį laikykite vertikaliai ir neguldykite jo ant pe-
čių.

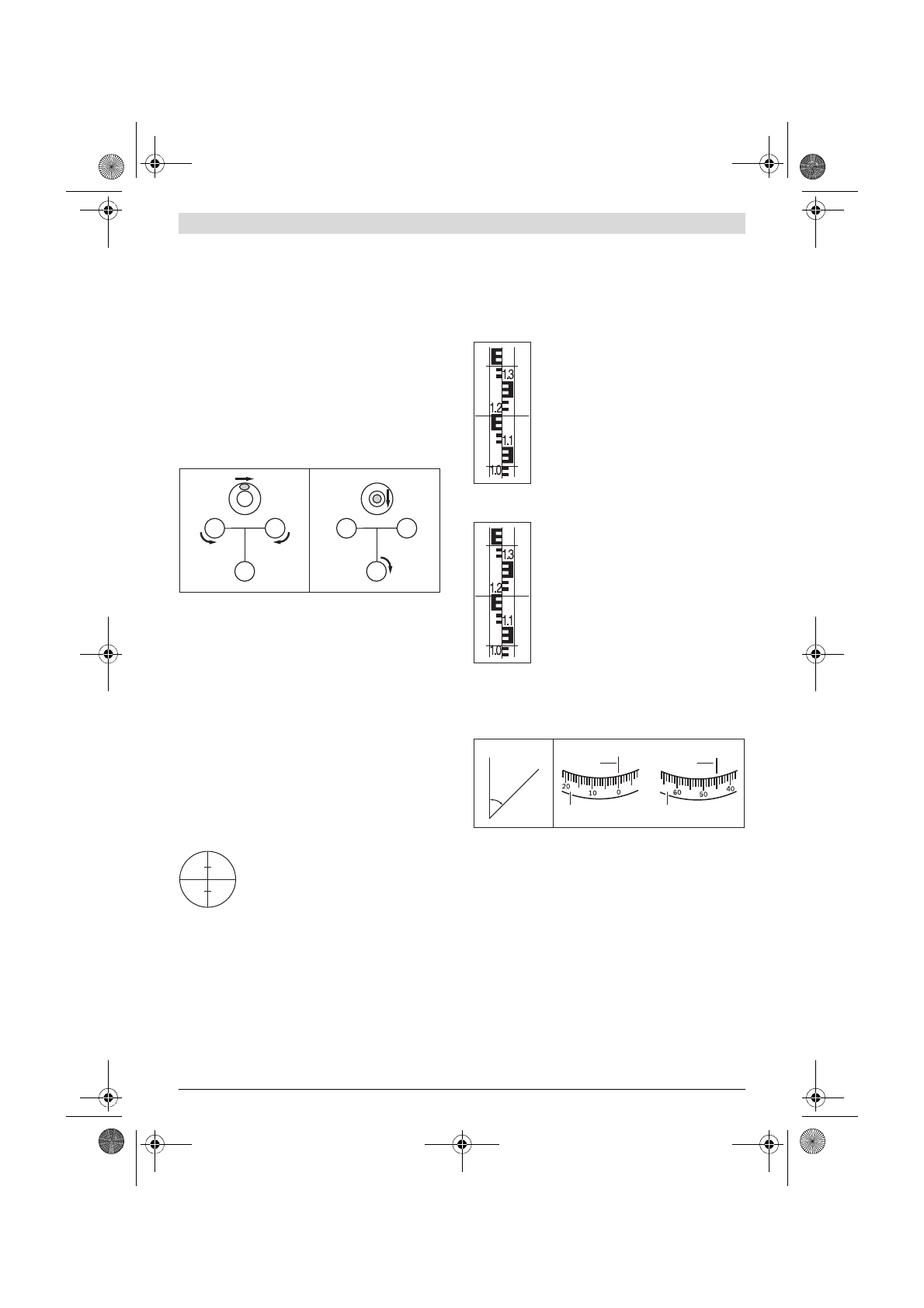

Matavimo prietaiso išlyginimas

Matavimo prietaisą reguliuojamomis kojelėmis

12

 išlyginkite

taip, kad burbulėlis būtų sferinio gulsčiuko

7

 centre.

Sukdami pirmąsias dvi reguliuojamas kojeles

A

 ir

B

, nustaty-

kite burbulėlį į vidurį tarp šių dviejų kojelių. Tada sukite trečią-
ją reguliuojamą kojelę

C

, kol burbulėlį nustatysite į sferinio

gulsčiuko centrą.

Išlyginus sferinį gulsčiuką, likę matavimo prietaiso nuokrypiai
nuo horizontalės išlyginami kompensatoriumi.

Dirbdami reguliariai kontroliuokite (pvz., pažvelgę į gulsčiuko
veidrodį

3

), ar burbulėlis vis dar yra sferinio gulsčiuko centre.

Matavimo prietaiso centravimas virš taško ant grindų

Jei reikia, matavimo prietaisą centruokite virš taško ant grin-
dų. Tuo tikslu pakabinkite svambalą

20

 ant stovo fiksuojamo-

jo varžto. Matavimo prietaisą išlyginkite virš taško ant grindų:
arba pastumkite matavimo prietaisą ant stovo, arba perstaty-
kite stovą.

Teleskopo fokusavimas

Nuo objektyvo

1

 nuimkite apsauginį dangtelį.

Nukreipkite teleskopą į šviesų objektą arba
priešais objektyvą

1

 laikykite balto popieriaus

lapą. Sukite okuliarą

6

, kol susikertančios lini-

jos taps gerai matomos ir ryškiai juodos.

Teleskopą nukreipkite į niveliavimo kartelę, jei reikia, naudo-
kite apytikslį taikiklį

2

. Sukite fokusavimo rankenėlę

16

, kol

aiškiai matysite niveliavimo kartelės skalę. Sukdami tiksliojo
nustatymo šoninį reguliatorių

14

, susikertančias linijas nusta-

tykite tiksliai į niveliavimo kartelės vidurį.

Jei teleskopas yra sufokusuotas tinkamai, susikertančios lini-
jos ir niveliavimo kartelės vaizdas, judant akiai už okuliaro, ne-
turi pasislinkti vienas kito atžvilgiu.

Matavimo funkcijos

Niveliavimo kartelę visada pastatykite tiksliai vertikaliai. Išly-
gintą ir sufokusuotą matavimo prietaisą nukreipkite į niveliavi-
mo kartelę taip, kad susikertančios linijos būtų niveliavimo
kartelės viduryje.

Aukščio nuskaitymas

Pažiūrėkite, koks yra aukštis ant niveliavimo
kartelės ties viduriniu susikertančių linijų
brūkšneliu.

Paveiksle išmatuotas aukštis: 1,195 m.

Atstumo matavimas

Išcentruokite matavimo prietaisą virš taško,
nuo kurio reikia išmatuoti atstumą.

Pažiūrėkite, koks yra aukštis ant niveliavimo
kartelės ties viduriniu ir apatiniu susikertančių
linijų brūkšneliu. Kad gautumėte atstumą nuo
matavimo prietaiso iki niveliavimo kartelės,
abiejų aukščių skirtumą padauginkite iš 100.

Paveiksle išmatuotas atstumas:
(1,347 m – 1,042 m) x 100 = 30,5 m.

Kampo matavimas

Išcentruokite matavimo prietaisą virš taško, nuo kurio reikia
išmatuoti kampą.

Matavimo prietaisą nukreipkite į tašką

A

. Horizontalaus limbo

10

 nulinį tašką nustatykite ties nuskaitymo žyme

9

. Tada ma-

tavimo prietaisą nukreipkite į tašką

B

. Pažiūrėkite, koks rodo-

mas kampas ties nuskaitymo žyme

9

.

GOL 20 D/GOL 26 D/GOL 32 D:  pavyzdyje  išmatuotas  kam-
pas: 45 °.

GOL 20 G/GOL 26 G/GOL 32 G: pavyzdyje išmatuotas kam-
pas: 45 gon.

Prietaiso tikslumo tikrinimas

Kaskart prieš pradėdami dirbti bei po ilgesnio matavimo prie-
taiso transportavimo patikrinkite jo niveliavimo ir rodymo
tikslumą.

C

B

A

C

B

A

2.

1.

A

B

A

B

x°

9

10

9

10
