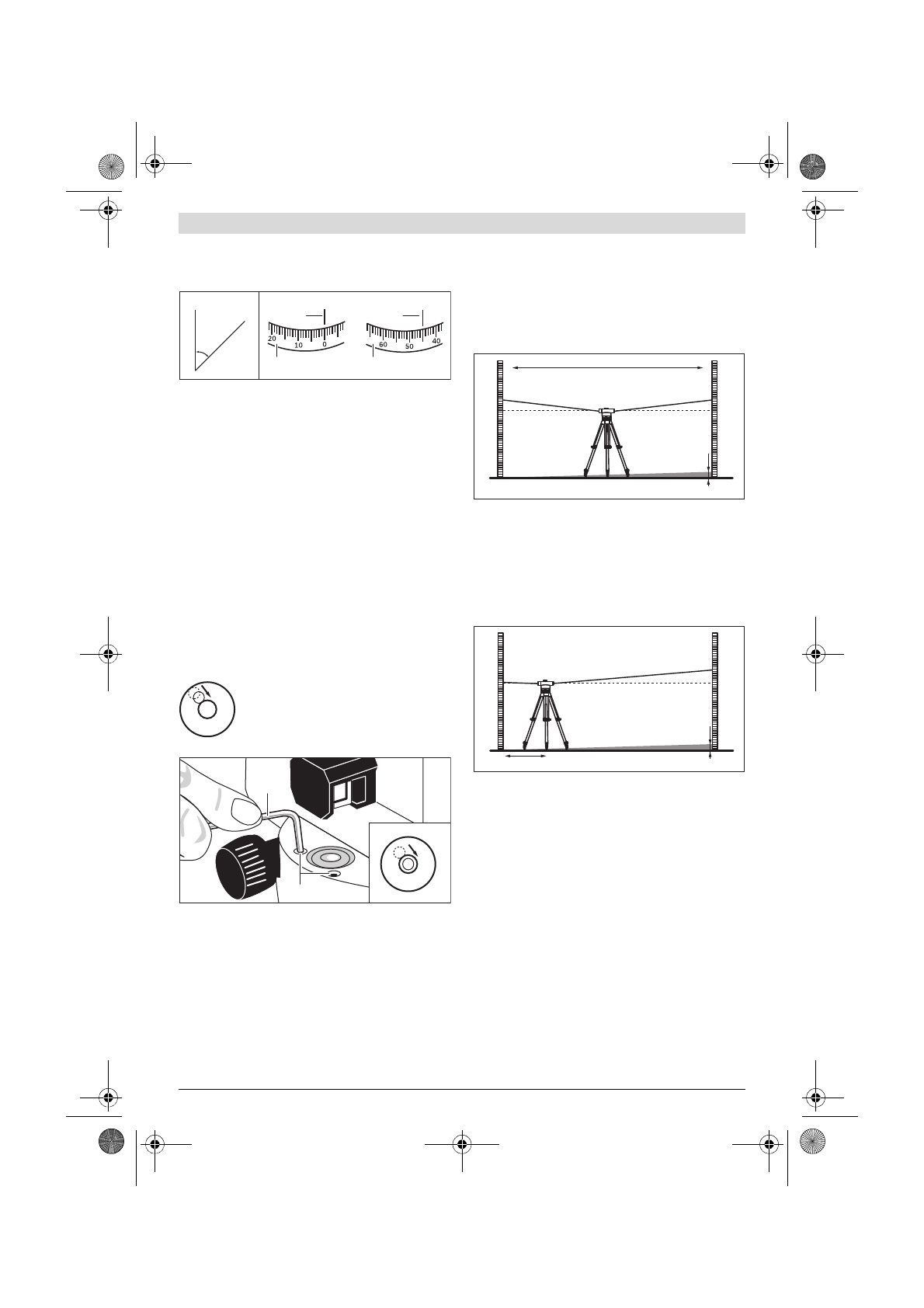

Leņķa mērīšana

Centrējiet mērinstrumentu virs punkta, attiecībā pret kuru ne-
pieciešams mērīt leņķi.

Pagrieziet mērinstrumentu pret punktu

A

. Grieziet horizontā-

lo leņķa skalu

10

, līdz tās nulles punkts atrodas pret marķieri

9

. Tad pagrieziet mērinstrumentu pret punktu

B

. Nolasiet leņ-

ķa vērtību pret marķieri

9

.

GOL 20 D/GOL 26 D/GOL 32 D: piemērā parādītā izmērītā
leņķa vērtība: 45 °.

GOL 20 G/GOL 26 G/GOL 32 G: piemērā parādītā izmērītā
leņķa vērtība: 45 gon.

Mērinstrumenta precizitātes pārbaude

Ik reizi pirms darba uzsākšanas un pēc ilgākas transportēša-
nas pārbaudiet mērinstrumenta nivelēšanas un indikācijas
precizitāti.

Kolbas līmeņrāža pārbaude

Ar balstskrūvju

12

 palīdzību izlīdziniet mērinstrumentu tā, lai

gaisa pūslītis atrastos kolbas līmeņrāža

7

 centrā.

Pagrieziet tālskati par 180 °. Ja gaisa pūslītis vairs neatrodas
kolbas līmeņrāža

7

 centrā, to nepieciešams regulēt.

Kolbas līmeņrāža regulēšana

Pārvietojiet kolbas līmeņrāža

7

 gaisa pūslīti tā-

dā stāvoklī, lai tas atrastos vidū starp galējo
stāvokli pārbaudes laikā un centru, griežot
balstskrūves

12

.

Ar sešstūra stieņatslēgas

17

 palīdzību grieziet regulējošās

skrūves

11

, līdz gaisa pūslītis nonāk kolbas līmeņrāža centrā.

Pārbaudiet kolbas līmeņrādi, pagriežot tālskati par 180 °. Ja
nepieciešams, atkārtojiet regulēšanu vai arī griezieties Bosch
klientu apkalpošanas iestādē.

Kompensatora pārbaude

Pēc mērinstrumenta izlīdzināšanas un fokusēšanas izmēriet
augstumu kādā atskaites punktā. Tad nospiediet un atlaidiet
kompensatora fiksēšanas pogu

8

. Pēc tam no jauna izmēriet

augstumu šajā atskaites punktā.

Ja abas augstuma vērtības precīzi nesakrīt, nogādājiet mē-
rinstrumentu remontam Bosch pilnvarotā elektroinstrumentu
remonta darbnīcā.

Viziera krusta pārbaude

Mērinstrumenta pārbaudei nepieciešams aptuveni 30 m garš
brīvs posms. Uzstādiet mērinstrumentu minētā posma vidū
un novietojiet abos tā galos nivelēšanas līstes

A

 un

B

.

Pēc mērinstrumenta izlīdzināšanas un fokusēšanas nolasiet
augstuma vērtības abām nivelēšanas līstēm. Aprēķiniet star-
pību

d

 starp augstuma vērtību

a

1

 uz nivelēšanas līstes

A

 un

augstuma vērtību

b

1

 uz nivelēšanas līstes

B

.

Piemērs.

a

1

= 1,937 m

b

1

= 1,689 m

a

1

–

b

1

= 1,937 m – 1,689 m = 0,248 m =

d

Uzstādiet mērinstrumentu aptuveni 1 m attālumā no nivelēša-
nas līstes

A

. Pēc mērinstrumenta izlīdzināšanas un fokusēša-

nas nolasiet augstuma vērtību

a

2

 uz nivelēšanas līstes

A

.

Atņemiet iepriekš aprēķināto vērtību

d

 no izmērītās augstuma

vērtības

a

2

, iegūstot augstuma

b

2

 īsteno vērtību uz nivelēša-

nas līstes

B

.

Izmēriet augstuma vērtību

b

2

 uz nivelēšanas līstes

B

. Ja izmē-

rītā vērtība atšķiras no aprēķinātās īstenās vērtības varāk, ne-
kā par 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G) vai 2 mm
(GOL 32 D/G), viziera krustu nepieciešams regulēt.

Piemērs.

a

2

= 1,724 m

d

= 0,248 m

a

2

–

d

= 1,724 m – 0,248 m = 1,476 m

GOL 20 D/G: augstuma

b

2

 izmērītā vērtība nedrīkst atšķirties

no tā īstenās vērtības 1,476 m vairāk, kā par ± 6 mm.
GOL 26 D/G: augstuma

b

2

 izmērītā vērtība nedrīkst atšķirties

no tā īstenās vērtības 1,476 m vairāk, kā par ± 3 mm.
GOL 32 D/G: augstuma

b

2

 izmērītā vērtība nedrīkst atšķirties

no tā īstenās vērtības 1,476 m vairāk, kā par ± 2 mm.

A

B

A

B

x°

9

10

9

10

17

11

A

B

30 m

a

1

b

1

d

a

1

 – b

1

 = d

A

B

1 m

a

2

b

2

a

2

 – d = b

2

d
