Rövidebb szállítási útvonalak esetén a mérőműszert a három-
lábú műszerállványra szerelve is lehet vinni. Annak biztosítá-
sára, hogy a mérőműszer eközben ne rongálódjon meg, a há-
romlábú műszerállványt a szállítás közben függőleges helyzet-
ben kell tartani és nem szabad például vállon vinni.

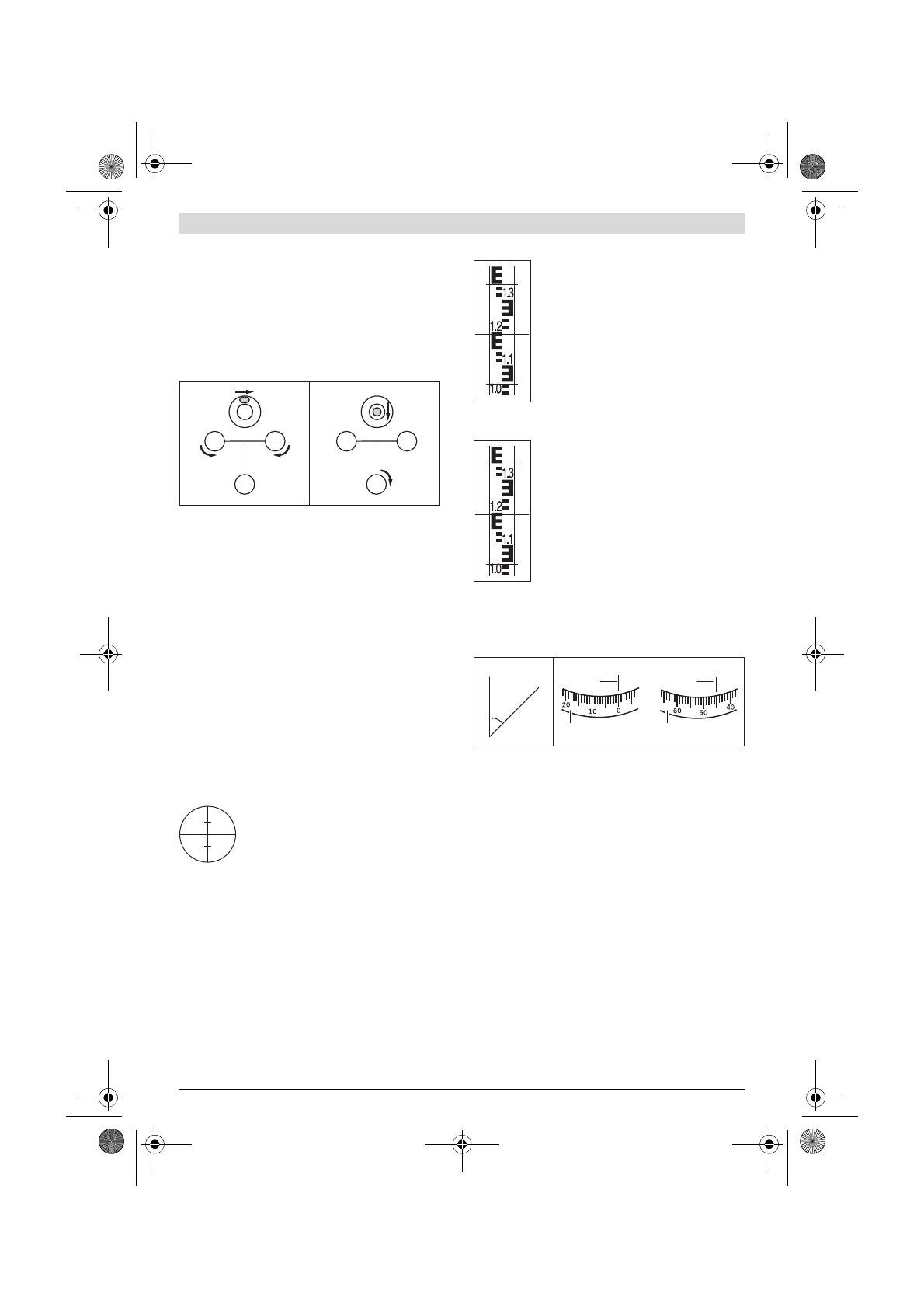

A mérőműszer helyzetének beállítása

Állítsa be a úgy a mérőműszert a

12

 talpcsavarok segítségé-

vel, hogy a légbuborék a

7

 szelencés libella középpontjában

legyen.

Hozza a légbuborékot a két első talpcsavar (

A

 és

B

) a két csa-

var közötti egyik középső helyzetbe. Ezután forgassa el addig
a

C

 talpcsavart, amíg a légbuborék a szelencés libella közép-

pontjába kerül.

A mérőműszernek a vízszintestől való, a szelencés libella be-
játszása után még meglévő eltérését a kompenzátor egyenlíti
ki.

Ellenőrizze munka közben rendszeresen (például a

3

 libellatü-

körre vetett pillantással), hogy a légbuborék még a szelencés
libella középpontjában van-e.

A mérőműszer központozása a padló egy pontja felett

Szükség esetén központozza a mérőműszert a padló egy
pontja felett. Ehhez akassza fel a

20

 függőónt a háromlábú

műszerállvány rögzítőcsavarjára. Állítsa be a mérőműszer
helyzetét a padló adott pontja felett, ehhez vagy tolja el a mé-
rőműszert a háromlábú műszerállványon vagy állítsa át a há-
romlábú műszerállványt.

A távcső fókuszálása

Vegye le a védősapkát az

1

 objektívről.

Irányítsa a távcsövet egy világos tárgyra vagy
tartson egy fehér papírlapot az

1

 objektív elé.

Forgassa el a

6

 okulárt, amíg a hajszálkereszt

élesen és mélyfekete színben lesz látható.

Irányítsa a távcsövet a szintező vonalzóra, szükség esetben
használja ehhez a

2

 durva irányzékot. Forgassa el a

16

 fóku-

száló fejet, amíg a szintező vonalzó osztómezeje élesen látha-
tó lesz. Állítsa be a hajszálkeresztet a

14

 oldalirányú finomhaj-

tómű segítségével pontosan a szintező vonalzó közepére.

Egy helyesen fókuszált távcső esetén a hajszálkeresztnek és a
szintező vonalzó képének nem szabad egymáshoz képest el-
tolódnia, ha az okulár mögött a kezelő elmozdítja a szemét.

Mérési funkciók

A szintező vonalzót mindig pontosan függőlegesen állítsa fel.
Irányítsa a beállított helyzetű és fókuszált mérőműszert a szin-
tező vonalzóra, úgy hogy a hajszálkereszt szintező vonalzó kö-
zepére essen.

Olvassa le a magasságot

Olvassa le a szintező vonalzón a hajszálkereszt
középső vonalánál a magasságot.

Az ábrán mért magasság: 1,195 m.

Távolság mérése

Központosítsa a mérőműszer azon pont felett,
amelytől kezdve meg akarja mérni a távolsá-
got.

Olvassa le a szintező vonalzón a hajszálkereszt
felső és alsó vonalánál a magasságot. Szorozza
meg százzal a két magasság közötti különbsé-
get, hogy megkapja a mérőműszer és a szinte-
ző vonalzó közötti távolságot.

Az ábrán a mért távolság:
(1,347 m – 1,042 m) x 100 = 30,5 m.

Szögmérés

Központosítsa a mérőműszer azon pont felett, amelyben
kezdve meg akarja mérni a szöget.

Irányítsa a mérőműszert az

A

 pontra. Forgassa el a

10

 vízszin-

tes kört a nullpontjával a

9

 leolvasó jel felé. Irányítsa a mérő-

műszert a

B

 pontra. Olvassa le a

9

 leolvasó jelnél a szög érté-

két.

GOL 20 D/GOL 26 D/GOL 32 D:  A  példában  mért  szög:  45 °.

GOL 20 G/GOL 26 G/GOL 32 G: A példában mért szög:
45 gon.

A mérőműszer pontosságának ellenőrzése

Minden munkakezdés előtt valamint a mérőműszer minden
hosszabb szállítása után ellenőrizze a mérőműszer szintezési
és kijelzési pontosságát.

A szelencés libella ellenőrzése

Állítsa be a úgy a mérőműszert a

12

 talpcsavarok segítségé-

vel, hogy a légbuborék a

7

 szelencés libella középpontjában

legyen.

Forgassa el a távcsövet 180 °-kal. Ha a levegőbuborék már
nincs a

7

 szelencés libella középpontjában, a szelencés libel-

lát utána kell állítani.
