Русский |
75
Bosch Power Tools
1 609 92A 271 | (8.11.16)

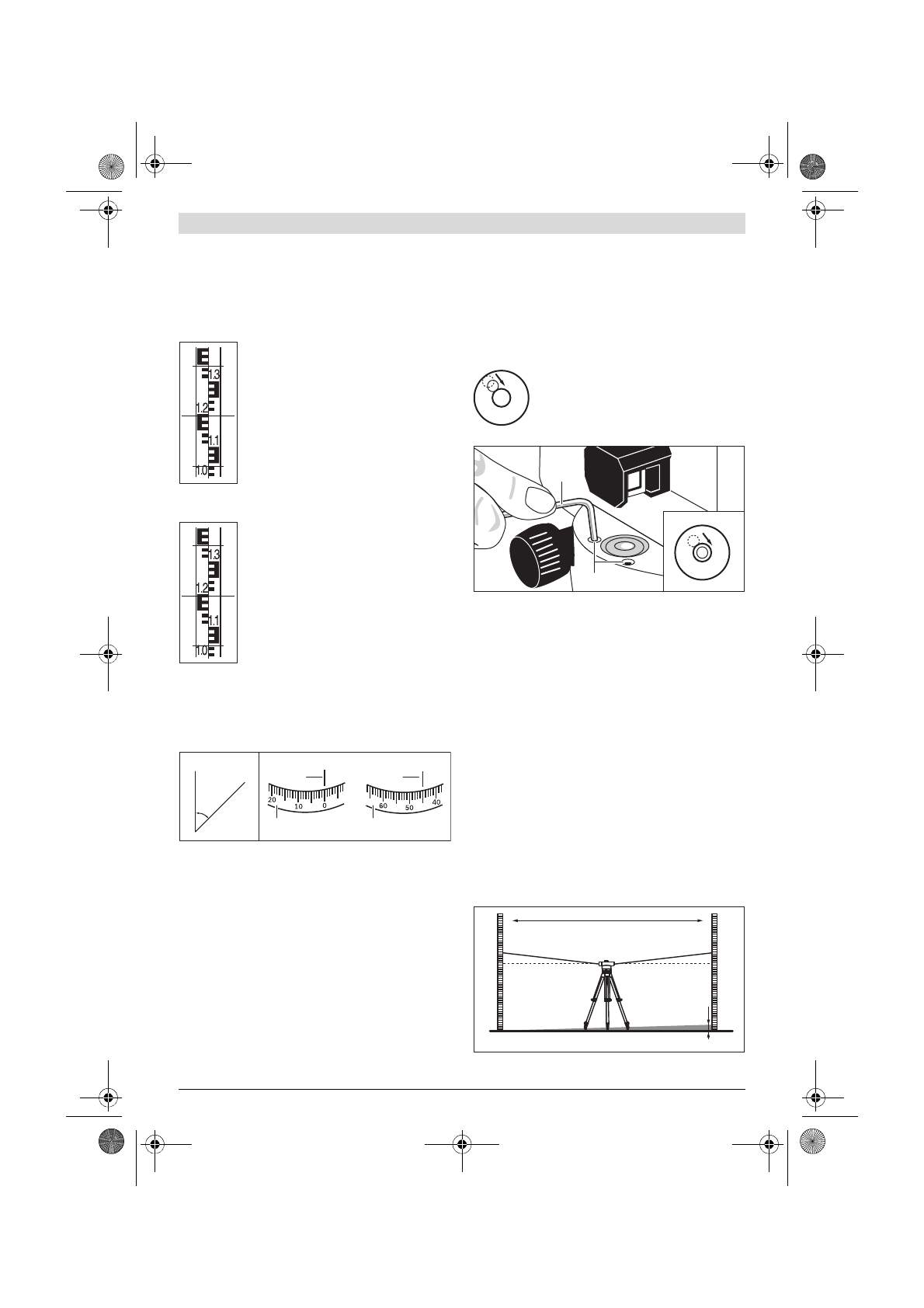

Режимы измерений
Устанавливайте нивелирную рейку всегда строго перпенди-
кулярно. Направьте выровненный и сфокусированный из-
мерительный инструмент на нивелирную рейку, чтобы ви-
зирное перекрестие оказалось по центру нивелирной рейки.
Считывание значений высоты
Считывайте значение высоты на нивелир-
ной рейке по среднему штриху визирного
перекрестия.
Измеренная высота на рисунке: 1,195 м.
Измерение расстояния
Отцентрируйте измерительный инструмент
по точке, от которой Вы измеряете расстоя-
ние.
Считывайте значение высоты на нивелир-
ной рейке по верхнему и нижнему штриху
визирного перекрестия. Умножьте разницу
между обоими значениями высоты на 100,
чтобы определить расстояние измеритель-
ного инструмента до нивелирной рейки.
Измеренное расстояние на рисунке:
(1,347 м – 1,042 м) x 100 = 30,5 м.
Измерение угла
Отцентрируйте измерительный инструмент по точке, от
которой Вы измеряете угол.
Направьте измерительный инструмент на точку
A
. Повер-
ните горизонтальный лимб
10
нулевой точкой на отметку
для считывания значений
9
. Направьте измерительный
инструмент на точку
В
. Считайте значение угла по отметке
для считывания значений
9
.
GOL 20 D/GOL 26 D/GOL 32 D: Измеренный в примере
угол: 45 °.
GOL 20 G/GOL 26 G/GOL 32 G: Измеренный в примере
угол: 45 гон.
Контроль точности измерительного инстру-
мента
Проверяйте точность нивелирования и показаний изме-
рительного инструмента каждый раз перед началом рабо-
ты, а также после длительной транспортировки измери-
тельного инструмента.
Проверка круглого уровня
Выровняйте измерительный инструмент с помощью вин-
тов-ножек
12
, чтобы воздушный пузырь находился в цен-
тре окошка круглого уровня
7
.
Разверните визирную трубу на 180 °. Если воздушный пу-
зырь сместился из центра круглого уровня
7
, круглый уро-
вень необходимо подрегулировать.
Дополнительная юстировка круглого уровня
Вращая винты-ножки
12
, приведите пузырь
круглого уровня
7
в среднее положение
между конечной позицией при проверке и
центром.
С помощью шестигранного штифтового ключа
17
вращай-
те юстировочные винты
11
, пока воздушный пузырь не
окажется по центру круглого уровня.
Проверьте круглый уровень, повернув визирную трубу на
180 °. При необходимости повторите процесс юстировки
или обратитесь при необходимости в сервисную мастер-
скую фирмы Bosch.
Проверка компенсатора
После выравнивания и фокусировки измерительного ин-
струмента измерьте высоту по реперной точке. Затем на-
жмите кнопку фиксации
8
компенсатора и снова отпустите
ее. Снова измерьте высоту по реперной точке.
Если значения высоты не совпадают, отдайте измеритель-
ный инструмент на ремонт в сервисную мастерскую
Bosch.
Проверка перекрестия
Для проверки Вам понадобится измерительный участок
длиной ок. 30 м. Установите измерительный инструмент
по центру, а нивелирные рейки
A
и
B
– на обоих концах
участка.
A
B
A
B
x°
9
10
9
10
17
11
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
OBJ_BUCH-1239-005.book Page 75 Tuesday, November 8, 2016 2:22 PM
