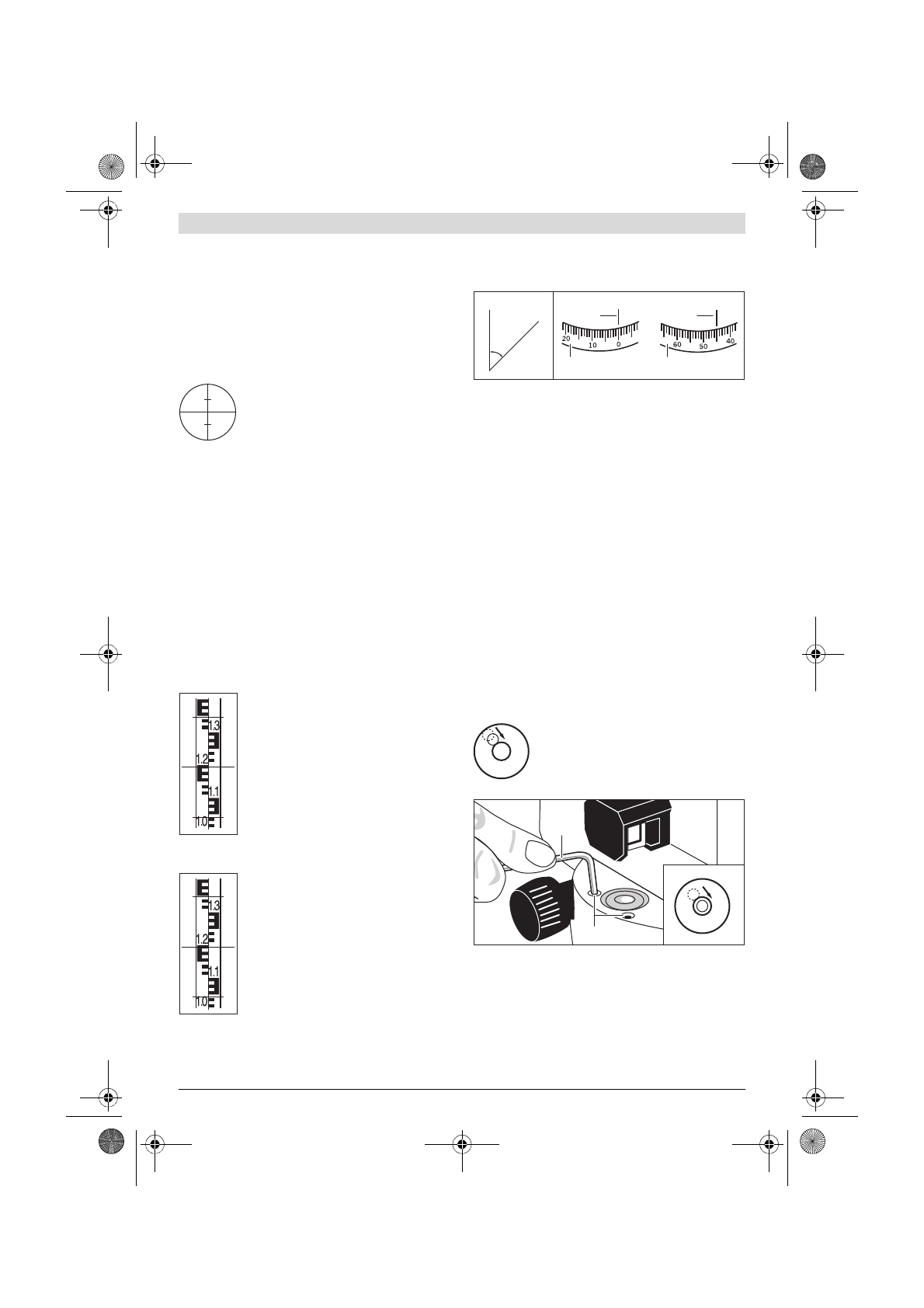

Centrar o instrumento de medição sobre um ponto no
chão

Quando necessário, deverá centrar o instrumento de medi-
ção sobre um ponto no chão. Pendurar o prumo

20

 no parafu-

so de fixação do tripé. Alinhar o instrumento de medição so-
bre o ponto do chão, deslocando o instrumento de medição
sobre o tripé ou deslocando o tripé.

Focalizar o telescópio

Retirar a capa de proteção da objetiva

1

.

Apontar o telescópio na direção de um objeto
claro ou segurar uma folha de papel branca na
frente da objetiva

1

. Girar o ocular

6

 até poder

ver nitidamente o retículo e em preto profun-
do.

Apontar o telescópio para a régua de nivelamento, se neces-
sário com ajuda do colimador aproximado

2

. Girar o botão de

focalização

16

 até o campo de divisão da régua niveladora pu-

der ser visto nitidamente. Apontar o retículo exatamente para
o centro da régua de nivelamento, girando o parafuso de ajus-
te lateral

14

.

Com o telescópio corretamente focalizado, o retículo e a ima-
gem da régua de nivelamento não devem se deslocar, um em
relação ao outro, se o olho se movimentar atrás do ocular.

Funções de medição

Sempre colocar a régua de nivelamento numa posição exata-
mente vertical. Apontar o instrumento de medição, alinhado
e focalizado, para a régua de nivelamento, de modo que o re-
tículo esteja no centro da régua de nivelamento.

Ler a leitura

Ler a altura na régua de nivelamento no traço
central do retículo.

A altura medida na figura: 1,195 m.

Medir distância

Centrar o instrumento de medição sobre o
ponto a partir do qual a distância deve ser me-
dida.

Ler a altura na régua de nivelamento no traço
superior e inferior do retículo. Multiplicar a di-
ferença entre as duas alturas com 100, para
manter a distância entre o instrumento de me-
dição e a régua de nivelamento.

A distância medida na figura:
(1,347 m – 1,042 m) x 100 = 30,5 m.

Medir ângulos

Centrar o instrumento de medição sobre o ponto a partir do
qual o ângulo deve ser medido.

Apontar o instrumento de medição para o ponto

A

. Girar o cír-

culo horizontal

10

 com o ponto zero para a marcação de leitu-

ra

9

. Em seguida deverá apontar o instrumento de medição

para o ponto

B

. Ler o ângulo na marcação de leitura

9

.

GOL 20 D/GOL 26 D/GOL 32 D:  Ângulo  medido  no  exemplo:
45 °.

GOL 20 G/GOL 26 G/GOL 32 G: Ângulo medido no exemplo:
45 gon.

Controlo de precisão do instrumento de medição

Sempre controlar a exatidão de nivelamento e de indicação
do instrumento de medição antes de começar a trabalhar, as-
sim como após um longo transporte do instrumento de medi-
ção.

Controlar o nível de bolha de ar

Alinhar o instrumento de medição com ajuda dos parafusos
de nivelamento

12

, de modo que a bolha de ar se encontre no

centro do nível de bolha de ar

7

.

Girar o telescópio por 180 °. Se a bolha de ar não estiver mais
no centro do nível de bolha de ar

7

, será reajustar o nível de

bolha de ar.

Reajustar o nível de bolha de ar

Colocar a bolha de ar do nível de bolha de ar

7

numa posição central entre a posição final do
processo de controlo e o centro, girando os pa-
rafusos dos pés

12

.

Girar, com ajuda da chave para parafusos sextavados inter-
nos

17

, os parafusos de ajuste

11

 até a bolha de ar se encon-

trar no centro do nível de bolha de ar.

Controlar o nível de bolha de ar girando o telescópio 180 °.
Repetir o processo de ajuste sempre que for necessário ou
entrar em contacto com o serviço pós-venda da Bosch.

A

B

A

B

x°

9

10

9

10

17

11
