46
| Suomi
1 609 92A 271 | (8.11.16)
Bosch Power Tools

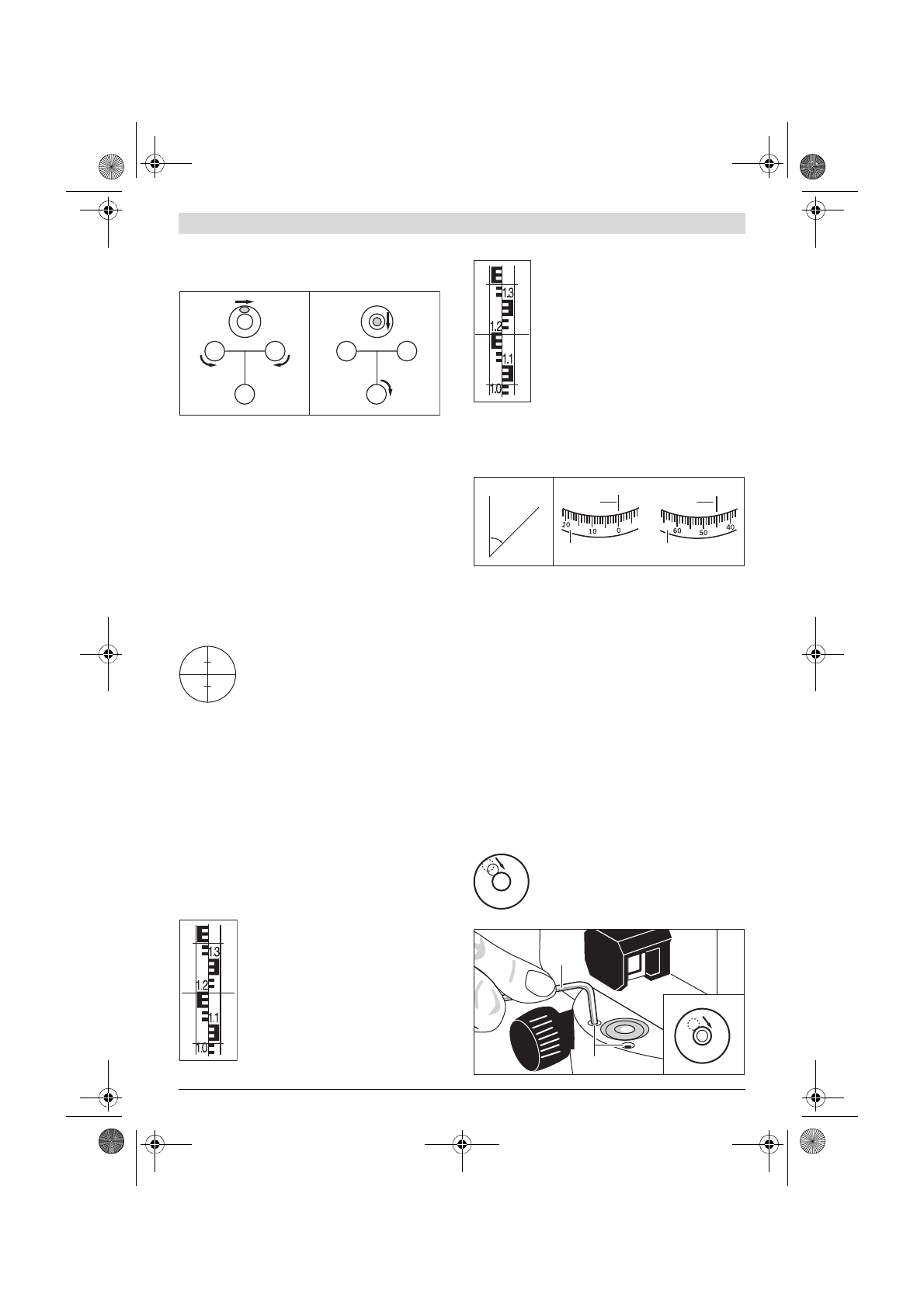

Mittaustyökalun suuntaus
Suuntaa mittaustyökalu jalkaruuvien
12
avulla niin, että ilma-
kupla on rasialibellin
7
keskellä.
Saata ilmakupla kohtaan keskelle jalkaruuveja
A
ja
B
kiertä-
mällä näitä kahta ensimmäistä ruuvia. Kierrä sitten kolmatta
jalkaruuvia
C
, kunnes ilmakupla on keskellä rasialibelliä.
Rasialibellin kuplan asettumisen jälkeen kompensaattori ta-
saa vielä mittaustyökalun poikkeamat vaakasuorasta.
Tarkista työn aikana säännöllisesti (esim. rasialibellin peiliin
3
katsomalla), että ilmakupla vielä on rasialibellin keskellä.
Mittaustyökalun keskitys alustapisteen yläpuolelle
Keskitä mittaustyökalu tarvittaessa alustapisteen yläpuolelle.
Kiinnitä tätä varten luoti
20
jalustan lukitusruuviin. Kohdista
mittaustyökalu alustapisteen yläpuolelle, joko siirtämällä ja-
lustassa olevaa mittaustyökalua tai säätämällä jalustaa.
Kaukoputken tarkennus
Poista suojus objektiivista
1
.
Oikaise kaukoputki vaaleaan kohteeseen, tai
pidä valkoinen paperiarkki objektiivin
1
edes-
sä. Kierrä okulaaria
6
, kunnes lankaristi näkyy
selvänä ja syvän mustana.
Suuntaa kaukoputki tasauslattaan, tarvittaessa karkeatäh-
täintä
2
käyttäen. Kierrä tarkennusnuppia
16
, kunnes tasaus-
latan jakokenttä näkyy terävänä. Suuntaa lankaristi tarkasti
keskelle tasauslattaa kiertämällä sivuttaisen hienosäädön
nuppia
14
.
Kun kaukoputki on oikein tarkennettu, et pysty siirtämään lan-
karistiä ja tasauslatan kuvaa toisiinsa nähden, okulaarin taka-
na olevaa silmää liikuttamalla.
Mittaustoiminnot
Aseta aina tasauslatta tarkalleen pystysuoraan. Suuntaa oi-
kaistu ja tarkennettu mittaustyökalu tasauslattaan niin, että
lankaristi on tasauslatan keskellä.
Korkeuden lukeminen
Lue korkeus tasauslatasta lankaristin keskim-
mäisen viivan kohdalta.
Kuvassa mitattu korkeus: 1,195 m.
Etäisyyden mittaus
Keskitä mittaustyökalu sen pisteen yläpuolel-
le, josta etäisyys tulee mitata.
Lue korkeus tasauslatasta lankaristin ylimmän
ja alimman viivan kohdalta. Kerro kahden kor-
keuden ero luvulla 100, jolloin saat tulokseksi
etäisyyden mittaustyökalusta tasauslattaan.
Kuvassa mitattu etäisyys:
(1,347 m – 1,042 m) x 100 = 30,5 m.
Kulman mittaus
Keskitä mittaustyökalu sen pisteen yläpuolelle, josta kulma
tulee mitata.
Suuntaa mittaustyökalu pisteeseen
A
. Kierrä vaakakehän
10
nollapiste lukumerkkiin
9
. Suuntaa sitten mittaustyökalu pis-
teeseen
B
. Lue kulma lukumerkin
9
kohdalta.
GOL 20 D/GOL 26 D/GOL 32 D: Esimerkissä mitattu kulma:
45 °.
GOL 20 G/GOL 26 G/GOL 32 G: Esimerkissä mitattu kulma:
45 gon.
Mittaustyökalun tarkkuuden tarkistus
Tarkista mittauslaitteen tasaus- ja näyttötarkkuus ennen jo-
kaista työn aloittamista sekä mittaustyökalun pitkän kuljetuk-
sen jälkeen.
Rasiatasaimen tarkistus
Suuntaa mittaustyökalu jalkaruuvien
12
avulla niin, että ilma-
kupla on rasialibellin
7
keskellä.
Kierrä kaukoputki 180 °. Jos ilmakupla ei enää ole rasialibellin
7
keskellä, täytyy rasialibelliä säätää.
Rasialibellin säätö
Saata rasialibellin
7
ilmakupla jalkaruuveja
12
kiertämällä kohtaan, joka on tarkistusvaiheen
ääriasennon ja keskipisteen puolivälissä.
C
B
A
C
B
A
2.
1.
A
B
A
B
x°
9
10
9
10
17
11
OBJ_BUCH-1239-005.book Page 46 Tuesday, November 8, 2016 2:22 PM
