| Srpski
1 609 92A 271 | (8.11.16)
Bosch Power Tools

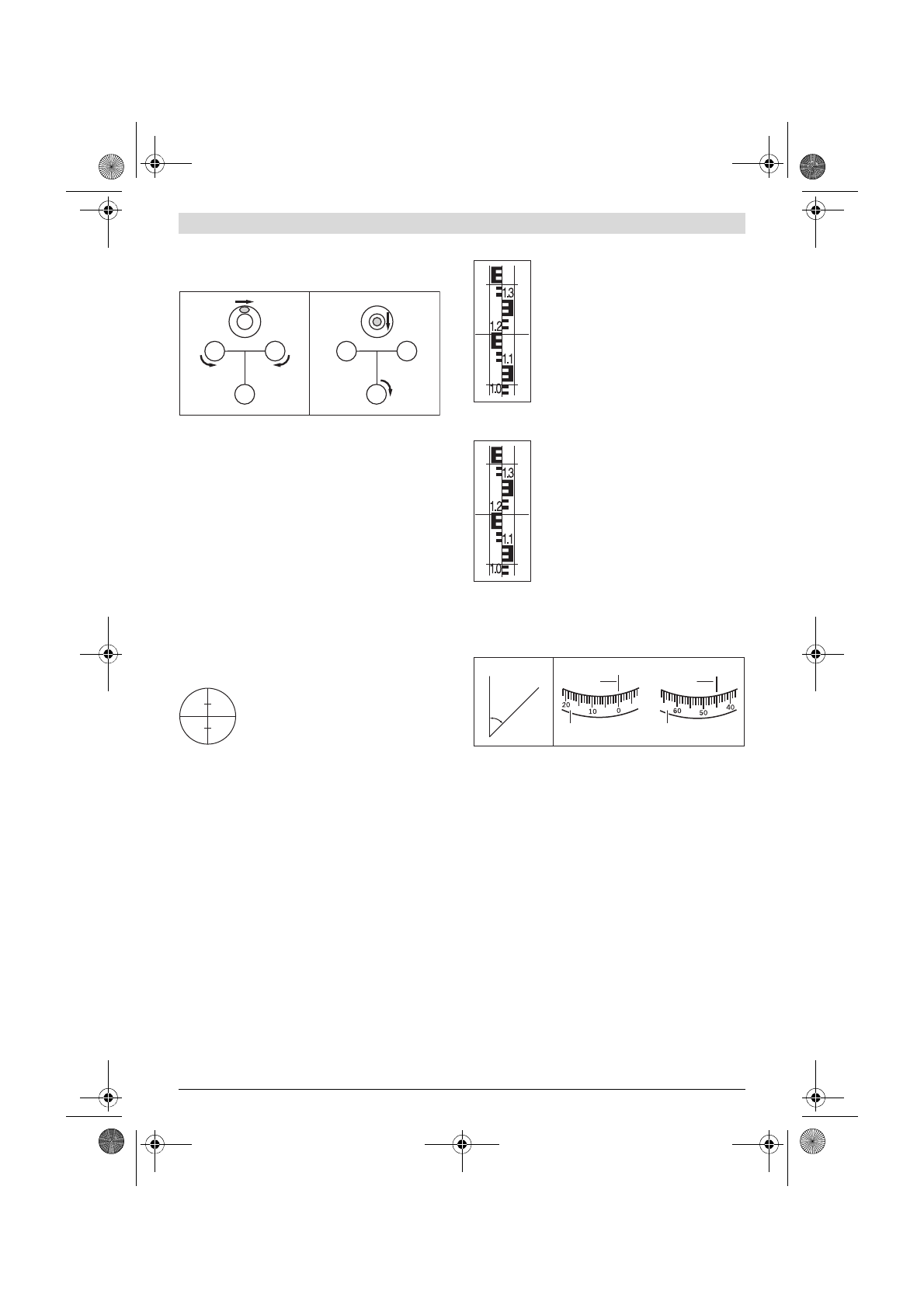

Centriranje mernog alata
Centrirajte merni alat pomoću zavrtanja podnožja tako
12
, da
se vazdušni mehur nadje u centru kružne libele
7
.
Dovedite vazdušni mehur okrećući prva dva zavrtnja
podnožja
A
i
B
u poziciju na sredini izmedju oba ova zavrtnja.
Okrećite treći zavrtanj podnožja
C
, sve dok se vazdušni mehur
ne nadje u centru kružne libele.
Odstupanja mernog alata od horizontala koja još postoje
posle umirivanja kružne libele izjednačavaju se preko
kompenzatora.
Kontrolišite za vreme rada redovno (na primer pogledom u
ogledalo libele
3
), da li se vazdušni mehur još nalazi u centru
kružne libele.
Centriranje mernog alata preko tačke na podu
Centrirajte pri potrebi merni alat preko neke tačke na podu.
Obesite za ovo lot
20
na zavrtanj za pričvršćivanje stativa.
Centrirajte merni alat preko tačke na podu, pomerajući ili
merni alat na stativu ili stativ.
Fokusiranje durbina
Skinite zaštitni poklopčić sa objektiva
1
.
Usmerite durbin na svetli objekat ili držite beli
papir ispred objektiva
1
. Okrećite na okularu
6
, dok se krstić končića ne izoštri i može da se
vidi u dubinu crn.
Usmerite durbin na letvu za nivelisanje, u datom slučaju
pomoću grubog vizira
2
. Okrećite na dugmetu za fokusiranje
16
, sve dok se izdeljeno polje na letvi za niveliranje ne vidi
izoštreno. Usmerite okretanjem bočnog finog pogona
14
krstić končića tačno na sredinu letve za nivelisanje.
Kod tačno fokusiranog durbina ne smeju se krstić končića i
slika letve za nivelaciju pomerati jedna naspram druge, kada
se oko pokreće iza okulara.
Merne funkcije
Postavite letvu za nivelisanje uvek tačno vertikalno. Usmerite
centrirani i fokusirani merni alat na letvu za nivelisanje, tako
da krstić končića bude u sredini letve za nivelisanje.
Očitavanje visine
Očitajte visinu na letvi za nivelisanje na
srednjoj crti krstića sa končiićem.
Na slici izmerena visina: 1,195 m.
Merenje rastojanja
Centrirajte merni alat iznad tačke, od koje
treba da merite rastojanje.
Očitavajte visinu na letvi za nivelisanje na
gornjoj i donjoj crti krstića končića. Pomnožite
razliku obe visine sa 100, da bi dobili
rastojanje od mernog alata do letve za
nivelisanje.
Na slici izmereno rastojanje:
(1,347 m – 1,042 m) x 100 = 30,5 m.
Merenja uglova
Centrirajte merni alat iznad tačke, od koje treba da se meri
ugao.
Usmerite merni alat na tačku
A
. Okrenite horizontalni krug
10
sa nultom tačkom prema oznaci za očitavanje
9
. Usmerite
merni alat potom na tačku
B
. Očitajte ugao na oznaci za
očitavanje
9
.
GOL 20 D/GOL 26 D/GOL 32 D: U primeru izmereni ugao:
45 °.
GOL 20 G/GOL 26 G/GOL 32 G: U primeru izmereni ugao:
45 gon.
Kontrola tačnosti mernog alata
Prekontrolišite tačnost nivelisanja i pokazivanja mernog alata
pre početka rada kao i posle dužeg transporta menog alata.
Kontrola kružne libele
Centrirajte merni alat pomoću zavrtanja podnožja tako
12
, da
se vazdušni mehur nadje u centru kružne libele
7
.
Okrenite durbin za 180 °. Ako se vazdušni mehur ne nalazi više
u centru kružne libele
7
,mora se kružna libela još jednom
baždariti.
C
B
A
C
B
A
2.
1.
A
B
A
B
x°
9
10
9
10
OBJ_BUCH-1239-005.book Page 100 Tuesday, November 8, 2016 2:22 PM
