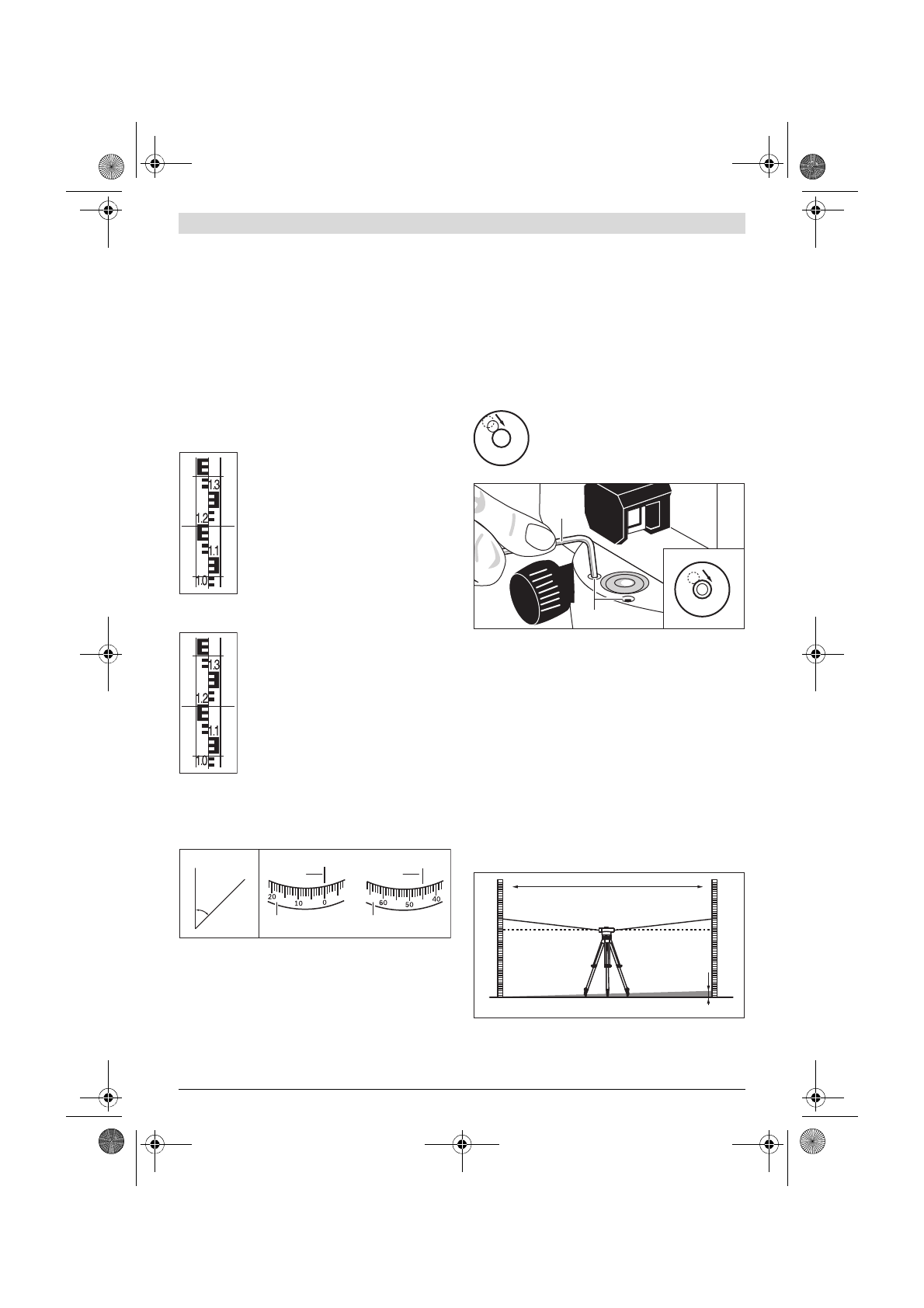

Svenska |
39
Bosch Power Tools
1 609 92A 271 | (8.11.16)
Rikta tubkikaren mot nivelleringslattan, om så behövs, med
hjälp av grovsiktet
2
. Vrid fokuseringsknappen
16
tills nivelle-
ringslattans skaldelning är skarp. Rikta hårkorset exakt mot
nivelleringslattans centrum genom att vrida sidofininställ-
ningen
14
.
Vid korrekt fokuserad tubkikare får hårkorset och nivelle-
ringslattans bild inte vara förskjutna mot varandra när ögat
rörs bakom okularet.
Mätfunktioner
Ställ alltid lodrätt upp nivelleringslattan. Rikta det inställda
och fokuserade mätverktyget mot nivelleringslattan så att
hårkorset ligger i mitten på nivelleringslattan.
Avläs höjden
Avläs höjden på nivelleringslattan vid hårkor-
sets mellersta streck.
På bilden uppmätt höjd: 1,195 m.
Mät avståndet
Centrera mätverktyget ovanför den punkt från
vilken avståndet ska mätas.
Avläs höjden på nivelleringslattan vid hårkor-
sets övre och undre streck. Multiplicera diffe-
rensen mellan de båda höjderna med 100 för
att få fram avståndet från mätverktyget till
nivelleringslattan.
På bilden uppmätt avstånd:
(1,347 m – 1,042 m) x 100 = 30,5 m.
Vinkelmätning
Centrera mätverktyget ovanför den punkt från vilken vinkeln
ska mätas.
Rikta mätverktyget mot punkten
A
. Vrid horisontalcirkelns
10
nollpunkten fram till avläsningsmärket
9
. Rikta sedan mät-
verktyget mot punkten
B
. Avläs vinkeln vid avläsningsmärket
9
.
GOL 20 D/GOL 26 D/GOL 32 D: I exemplet uppmätt vinkel:
45 °.
GOL 20 G/GOL 26 G/GOL 32 G: I exemplet uppmätt vinkel:
45 gon.
Kontroll av mätverktygets noggrannhet
Kontrollera mätverktygets nivellerings- och indikeringsnog-
grannhet innan arbetet påbörjas och efter en längre transport
av mätverktyget.
Kontrollera doslibellen
Rikta in mätverktyget med fotskruvarna
12
så att luftblåsan
ligger i centrum på doslibellen
7
.
Vrid nu tubkikaren 180 °. Om luftblåsan inte längre står i cen-
trum på doslibellen
7
måste doslibellen justeras.
Dosenlibellens justering
Ställ in luftblåsan i doslibellen
7
genom att
vrida fotskruvarna
12
till ett läge mittemellan
kontrollförloppets slutläge och centrum.
Vrid med sexkantnyckeln
17
justerskruvarna
11
tills luftblå-
san står i doslibellens centrum.
Kontrollera doslibellen genom att vrida tubkikaren 180 °.
Upprepa justeringen, om så behövs eller kontakta vid behov
Bosch-servicen.
Kontrollera kompensatorn
Mät höjden vid en referenspunkt efter det mätverktyget riktats
upp och fokuserats. Tryck sedan kompensatorns låsknapp
8
och släpp den igen. Mät på nytt höjden vid referenspunkten.
Om höjderna inte exakt stämmer överens, låt mätverktyget
repareras hos en Bosch serviceverkstad.
Kontrollera hårkorset
För kontroll krävs en ca 30 m lång mätsträcka. Ställ upp mät-
verktyget i mitten och nivelleringslattorna
A
och
B
vid mät-
sträckans båda ändor.
Avläs höjden vid båda nivelleringslattorna efter det mätverk-
tyget riktats upp och fokuserats. Beräkna differensen
d
mel-
lan höjden
a
1
vid nivelleringslattan
A
och höjden
b
1
vid nivel-
leringslattan
B
.
A
B
A
B
x°
9
10
9
10
17
11
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
OBJ_BUCH-1239-005.book Page 39 Tuesday, November 8, 2016 2:22 PM
