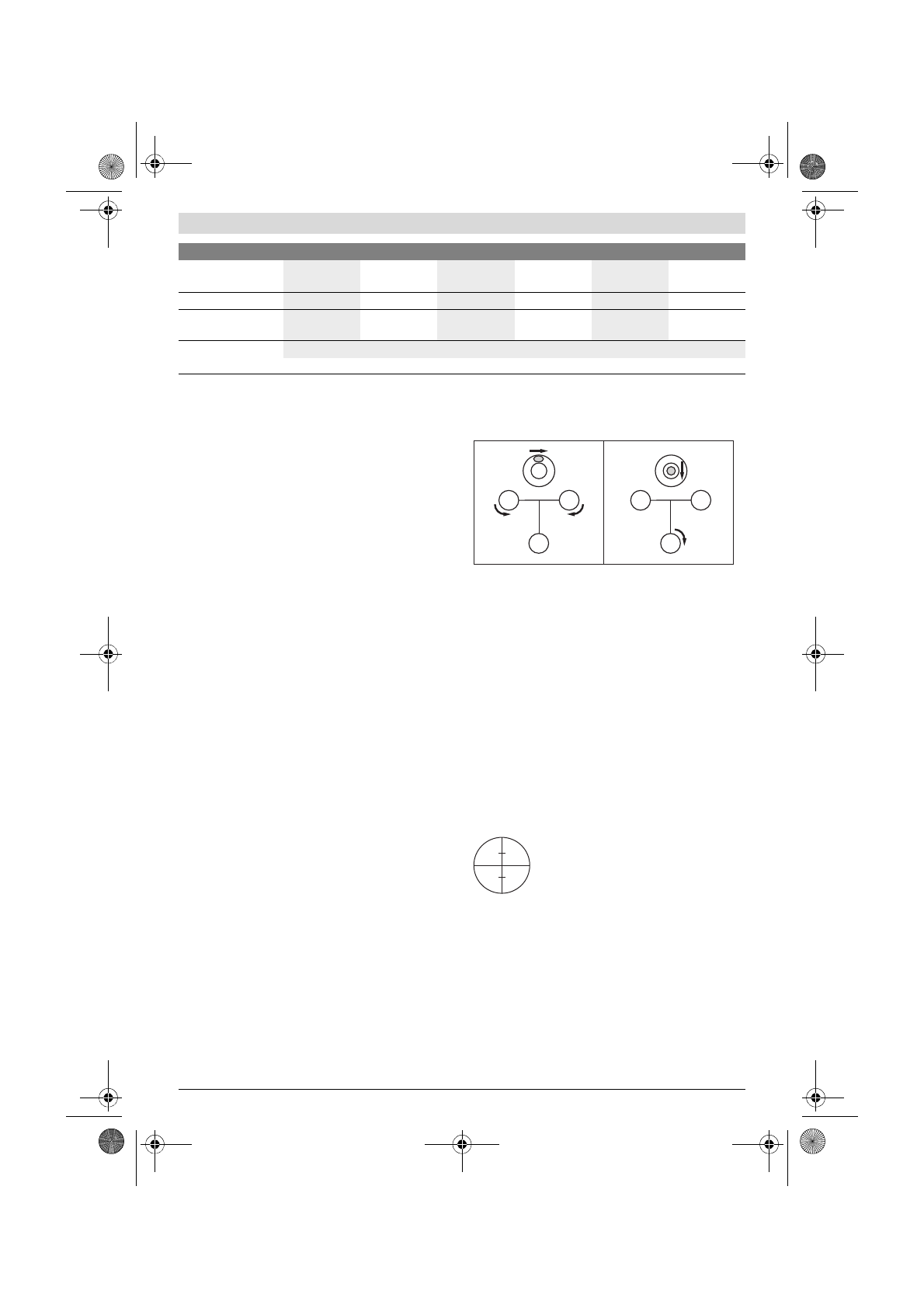

 Eesti |

111

Bosch Power Tools

1 609 92A 271 | (8.11.16)

Kasutamine



Kontrollige mõõteseadme nivelleerimis- ja näidutäp-
sust iga kord enne töö alustamist ja pärast seadme pi-
kemat transportimist.



Kaitske mõõteseadet niiskuse ja otsese päikese-
kiirguse eest.



Ärge hoidke mõõteseadet väga kõrgetel ja väga mada-
latel temperatuuridel, samuti vältige temperatuurikõi-
kumisi.

Ärge jätke seadet näiteks pikemaks ajaks autosse.

Suuremate temperatuurikõikumiste korral laske mõõte-
seadmel enne kasutuselevõttu keskkonna temperatuuriga
kohaneda. Äärmuslikel temperatuuridel ja temperatuuri-
kõikumiste korral võib seadme mõõtetäpsus väheneda.



Kaitske mõõteseadet tugevate löökide ja kukkumiste
eest.

Kui mõõteseadmele on avaldunud tugev väline me-

haaniline toime, tuleb enne töö jätkamist alati kontrollida
seadme täpsust (vt „Seadme täpsuse kontrollimine“,
lk 112).



Enne seadme transportimist (nt autos) asetage seade
tarnekomplekti kuuluvasse kohvrisse. Veeduge, et
seade on kohvris õiges asendis.

Kohvrisse asetamisel

kompensaator lukustub, kuna vastasel korral võib see liiku-
mise toimel viga saada.

Mõõteseadme ülesseadmine ja väljarihtimine

Paigaldamine statiivile

Asetage statiiv stabiilsesse asendisse ja kaitske seda ümber-
kukkumise ja paigastnihkumise eest. Asetage mõõteseade
nii, et ava

13

 jääb kohakuti statiivi keermega ja kinnitage mõõ-

teseade statiivi lukustuskruviga.

Rihtige statiiv ligikaudselt välja.

Kui tegemist on lühikese vahemaaga, võib seadet transporti-
da statiivile monteerituna. Selleks et mõõteseadet seejuures
mitte kahjustada, tuleb transportimisel hoida statiivi verti-
kaalselt ja seda ei tohi kanda õla peal.

Mõõteseadme väljarihtimine

Rihtige statiiv jalakruvide

12

 abil välja nii, et õhumull on üm-

marguse libelli

7

 keskmes.

Viige õhumull esimest kahte jalakruvi

A

 ja

B

 keerates nende

kahe kruvi vahelisse asendisse. Seejärel keerake kolmandat
jalakruvi

C

, kuni õhumull on ümmarugse libelli keskmes.

Pärast ümmarguse libelli väljarihtimist tasakaalustab kom-
pensaator mõõteseadme võimaliku kõrvalekalde horisontaa-
list.

Kontrollige töötamise ajal korrapäraselt (nt  vaadates libelli
peeglisse

3

), kas õhumull on veel ümmarguse libelli kesk-

punktis.

Mõõteseadme tsentreerimine teatud põrandapunkti
kohal

Vajaduse korral tsentreerige mõõteseade teatud põranda-
punkti kohal. Selleks riputage lood

20

 statiivi lukustuskruvi

külge. Rihtige mõõteseade põrandapunkti kohal välja, nihuta-
des kas mõõteseadet statiivil või reguleerides statiivi asendit.

Pikksilma fokusseerimine

Võtke objektiivilt

1

 maha kaitsekate.

Suunake pikksilm heledale objektile või hoidke
valget paberilehte objektiivi

1

 ees. Keerake

okulaari

6

 seni, kuni niitrist on kontrastselt ja

tumedalt näha.

Suunake pikksilm nivelleerimislatile, kasutades vajaduse kor-
ral ligikaudset visiiri

2

. Keerake fokusseerimisnuppu

16

 seni,

kuni nivelleerimislati jaotusväli on kontrastselt näha. Külgmist
regulaatorit

14

 keerates rihtige niitrist välja täpselt nivelleeri-

mislati keskpunkti.

Kui pikksilm on õigesti fokusseeritud, ei tohi niitrist ja nivel-
leerimislati kujutis üksteise suhtes paigast nihkuda, kui silma
okulaari taga liigutada.

Horisontaalringi
jaotus

1 °

1 gon

1 °

1 gon

1 °

1 gon

Statiivi keere

5/8"

5/8"

5/8"

5/8"

5/8"

5/8"

Kaal EPTA-Procedure
01:2014 järgi

1,5 kg

1,5 kg

1,5 kg

1,5 kg

1,5 kg

1,5 kg

Kaitseaste

IP 54 (tolmu- ja pritsmekindel)

Optiline nivelliir

GOL 20 D

GOL 20 G

GOL 26 D

GOL 26 G

GOL 32 D

GOL 32 G

Oma mõõteseadet saate identifitseerida andmesildil oleva seerianumbri

15

 järgi.

C

B

A

C

B

A

2.

1.
