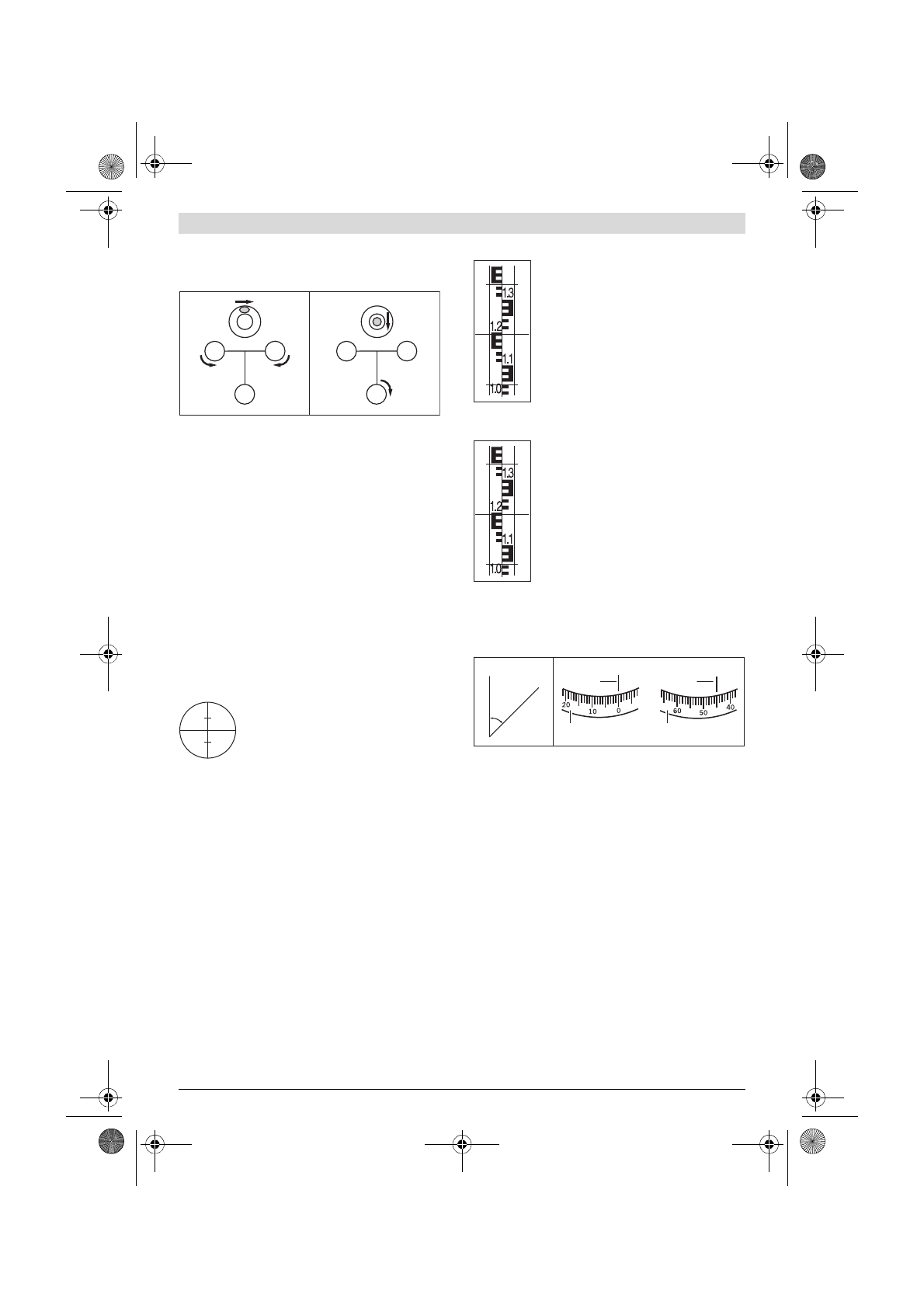

Nastavenie meracieho prístroja

Vyrovnajte merací prístroj pomocou pätkových skrutiek

12

tak, aby sa bublinka zapuzdrenej libely

7

 nachádzala v strede.

Otáčaním prvej oboch pätkových skrutiek

A

 a

B

 nastavte

vzduchovú bublinku do stredovej polohy medzi obe tieto
skrutky. Potom otáčajte tretiu pätkovú skrutku

C

 tak, aby sa

vzduchová bublinka nachádzala v strede zapuzdrenej libely.

Po upokojení zapuzdrenej libely sa ešte existujúce odchýlky
meracieho prístroja od vodorovnej roviny vyrovnajú pomocou
kompenzátora.

Počas práce pravidelne kontrolujte (napríklad pohľadom do
zrkadla libely

3

), či sa vzduchová bublinka ešte stále nachá-

dza v strede zapuzdrenej libely.

Centrovanie meracieho prístroja nad bodom podlahy

V prípade potreby vycentrujte merací prístroj nad príslušným
bodom podlahy. Zaveste na tento účel olovnicu

20

 na aretač-

nú skrutku statívu. Merací prístroj nad podlahou (zemou) vy-
rovnajte takým spôsobom, že merací prístroj posúvate na sta-
tíve, alebo tak, že prestavujete statív.

Zaostrenie ďalekohľadu

Zložte ochranný kryt z objektívu

1

.

Nasmerujte ďalekohľad na nejaký svetlý pod-
klad alebo podržte list bieleho papiera pred
objektívom

1

. Otáčajte okulárom

6

 dovtedy,

kým nebudete vidieť vláknový kríž ostro a tma-
vočierno.

Nasmerujte ďalekohľad na nivelačnú latu, v prípade potreby
pomocou hrubého hľadáčika

2

. Otáčajte zaostrovacím gom-

bíkom

16

 dovtedy, kým nebudete ostro vidieť dielik nivelač-

nej laty. Otáčaním jemného bočného posuvu

14

 vyrovnajte

vláknový kríž presne na stred nivelačnej laty.

Pri správnom zaostrení ďalekohľadu sa vláknový kríž a obraz
nivelačnej laty nesmú voči sebe navzájom posunúť ani v prípa-
de, keď sa oko za okulárom pohybuje.

Meracie funkcie

Inštalujte meraciu latu vždy presne do zvislej polohy, Nasme-
rujte vyrovnaný (nastavený) a zaostrený merací prístroj na ni-
velačnú latu tak, aby sa vláknový kríž nachádzal na strede ni-
velačnej laty.

Odčítanie výšky

Odčítajte výšku na nivelačnej late pri strednej
čiarke vláknového kríža.

Výška nameraná na obrázku: 1,195 m.

Meranie vzdialenosti

Vycentrujte merací prístroj nad tým bodom, od
ktorého sa má uskutočniť meranie.

Odčítajte výšku na nivelačnej late pri hornej a
pri dolnej čiarke vláknového kríža. Vynásobte
rozdiel oboch výšok číslom 100, aby ste dosta-
li vzdialenosť meracieho prístroja od nivelač-
nej laty.

Vzdialenosť nameraná na obrázku:
(1,347 m – 1,042 m) x 100 = 30,5 m.

Meranie uhlov

Vycentrujte merací prístroj nad tým bodom, od ktorého sa má
uskutočniť meranie uhla.

Nasmerujte merací prístroj na bod

A

. Otočte horizontálny

kruh

10

 nulovým bodom k odčítavacej značke

9

. Potom na-

smerujte merací prístroj na bod

B

. Odčítajte nameraný uhol

na odčítavacej značke

9

.

GOL 20 D/GOL 26 D/GOL 32 D:  Uhol  nameraný  v  tomto  prí-
klade: 45 °.

GOL 20 G/GOL 26 G/GOL 32 G: Uhol nameraný v tomto prí-
klade: 45 gon.

Kontrola presnosti merania meracieho prístroja

Pred každým začiatkom práce ako aj po dlhšom transporte
meracieho prístroja prekontrolujte presnosť nivelácie a pres-
nosť indikácie meracieho prístroja.

Kontrola zapuzdrenej libely

Vyrovnajte merací prístroj pomocou pätkových skrutiek

12

tak, aby sa bublinka zapuzdrenej libely

7

 nachádzala v strede.

Otočte ďalekohľad o 180 °. Ak sa vzduchová bublinka nena-
chádza v strede zapuzdrenej libely

7

, musí sa zapuzdrená li-

bela najustovať (nastaviť).

C

B

A

C

B

A

2.

1.

A

B

A

B

x°

9

10

9

10
