24
| Português
1 609 92A 271 | (8.11.16)
Bosch Power Tools
Controlar o compensador
Após alinhar e focalizar o instrumento de medição deverá me-
dir a altura num ponto de referência. Premir em seguida o bo-
tão de travamento
8
do compensador e em seguida soltar de
novo. Medir novamente a altura no ponto de referência.
Se as duas alturas não forem exatamente iguais, o instrumen-
to de medição deverá ser reparado numa oficina de serviço
pós-venda Bosch.

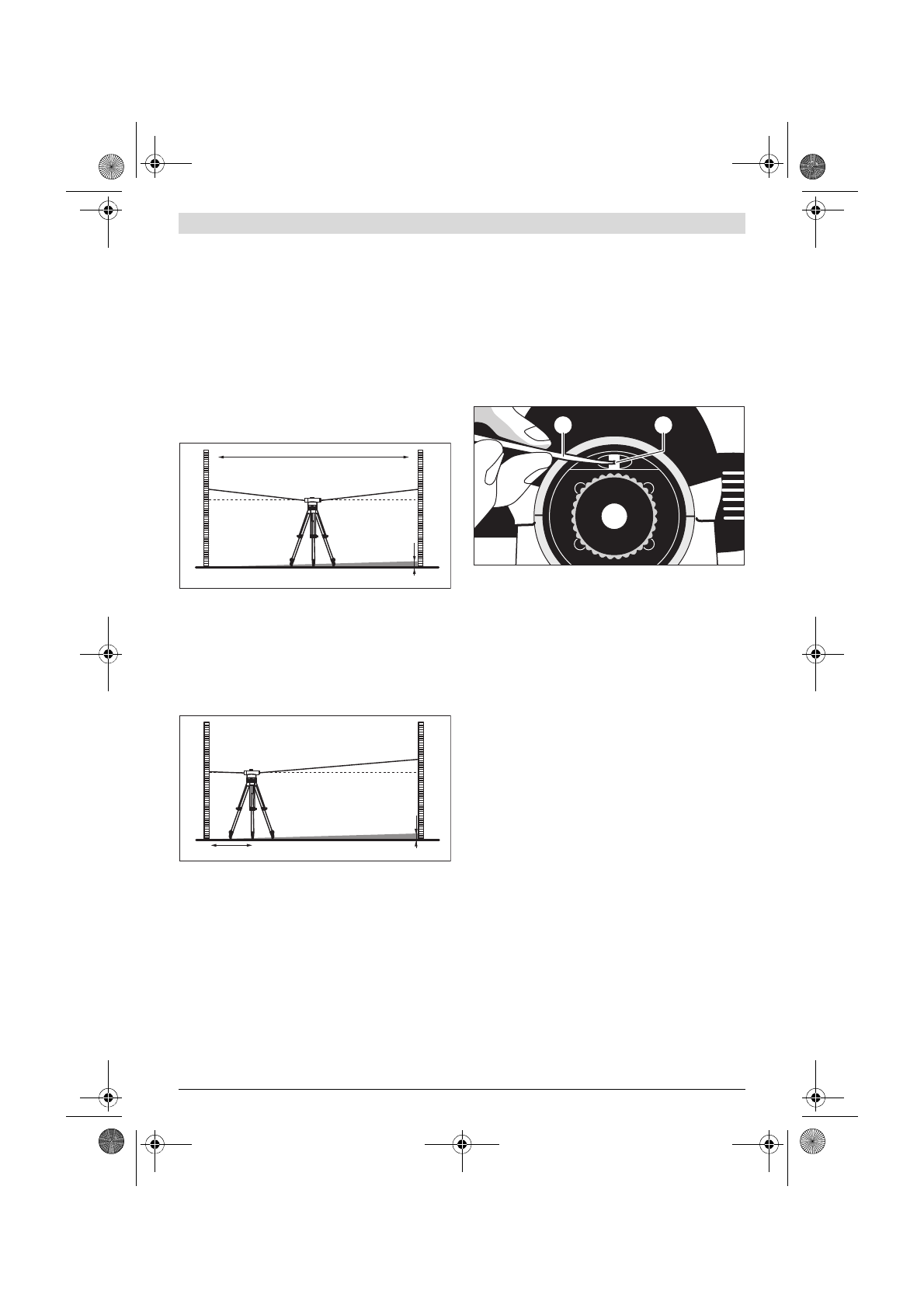

Controlar a retícula
Para o controlo é necessária uma distância de medição de
aprox. 30 m de comprimento. Colocar o instrumento de me-
dição no centro e as réguas de nivelamento
A
e
B
em ambas
as extremidades do percurso de medição.
Após alinhar e focalizar o instrumento de medição deverá ler
a altura em ambas as réguas de nivelamento. Calcular a dife-
rença
d
entre a altura
a
1
na régua de nivelamento
A
e a altura
b
1
na régua de nivelamento
B
.
Exemplo:
a
1
= 1,937 m
b
1
= 1,689 m
a
1
–
b
1
= 1,937 m – 1,689 m = 0,248 m =
d
Colocar o instrumento de medição a uma distância de aprox.
1 m da régua de nivelamento
A
. Após alinhar e focalizar o ins-
trumento de medição deverá ler a altura
a
2
na régua de nive-
lamento
A
.
Subtrair o valor
d
, calculado anteriormente, da altura medida
a
2
, para obter o valor nominal para a altura
b
2
na régua de ni-
velamento
B
.
Medir a altura
b
2
na régua de nivelamento
B
. Se o valor medi-
do divergir por mais que 6 mm (GOL 20 D/G) ou 3 mm
(GOL 26 D/G) ou 2 mm (GOL 32 D/G) do valor nominal calcu-
lado, será necessário reajustar a retícula.
Exemplo:
a
2
= 1,724 m
d
= 0,248 m
a
2
–
d
= 1,724 m – 0,248 m = 1,476 m
GOL 20 D/G: A altura
b
2
deve ser de 1,476 m ± 6 mm na me-
dição.
GOL 26 D/G: A altura
b
2
deve ser de 1,476 m ± 3 mm na me-
dição.
GOL 32 D/G: A altura
b
2
deve ser de 1,476 m ± 2 mm na me-
dição.
Reajustar a retícula
Desatarraxar a tampa da ocular
4
. Girar, com ajuda do man-
dril de ajuste
18
, o parafuso de ajuste
5
no sentido dos pon-
teiros do relógio, ou no sentido contrário dos ponteiros do re-
lógio, até a medição na régua de nivelamento
B
o valor
nominal calculado alcançar a altura
b
2
.
Desatarraxar novamente a tampa da ocular
4
.
Exemplo:
Na medição de
b
2
deve ser ajustado o valor 1,476 m.
Controlar novamente a retícula. Repetir o processo de ajuste
sempre que for necessário ou entrar em contacto com o ser-
viço pós-venda da Bosch.
Manutenção e serviço
Manutenção e limpeza
Só armazenar e transportar o instrumento de medição na bol-
sa de proteção fornecida.
Manter o instrumento de medição sempre limpo.
Não mergulhar o instrumento de medição na água ou em ou-
tros líquidos.
Limpar sujidades com um pano húmido e macio. Não utilizar
produtos de limpeza nem solventes.
Tratar as lentes com o maior cuidado. Só remover o pó com
um pincel macio. Não tocar nas lentes com os dedos.
Deixar o instrumento de medição e a mala secarem completa-
mente antes de guardá-los. Em cada mala se encontra um sa-
co com um meio de secagem que absorve a humidade residu-
al. Substituir o saco com meio de secagem em intervalos
regulares.
Em caso de reparações, deverá enviar o instrumento de medi-
ção dentro da mala.
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
A
B
1 m
a
2
b
2
a
2
– d = b
2
d
18
5
OBJ_BUCH-1239-005.book Page 24 Tuesday, November 8, 2016 2:22 PM
