112
| Eesti
1 609 92A 271 | (8.11.16)
Bosch Power Tools

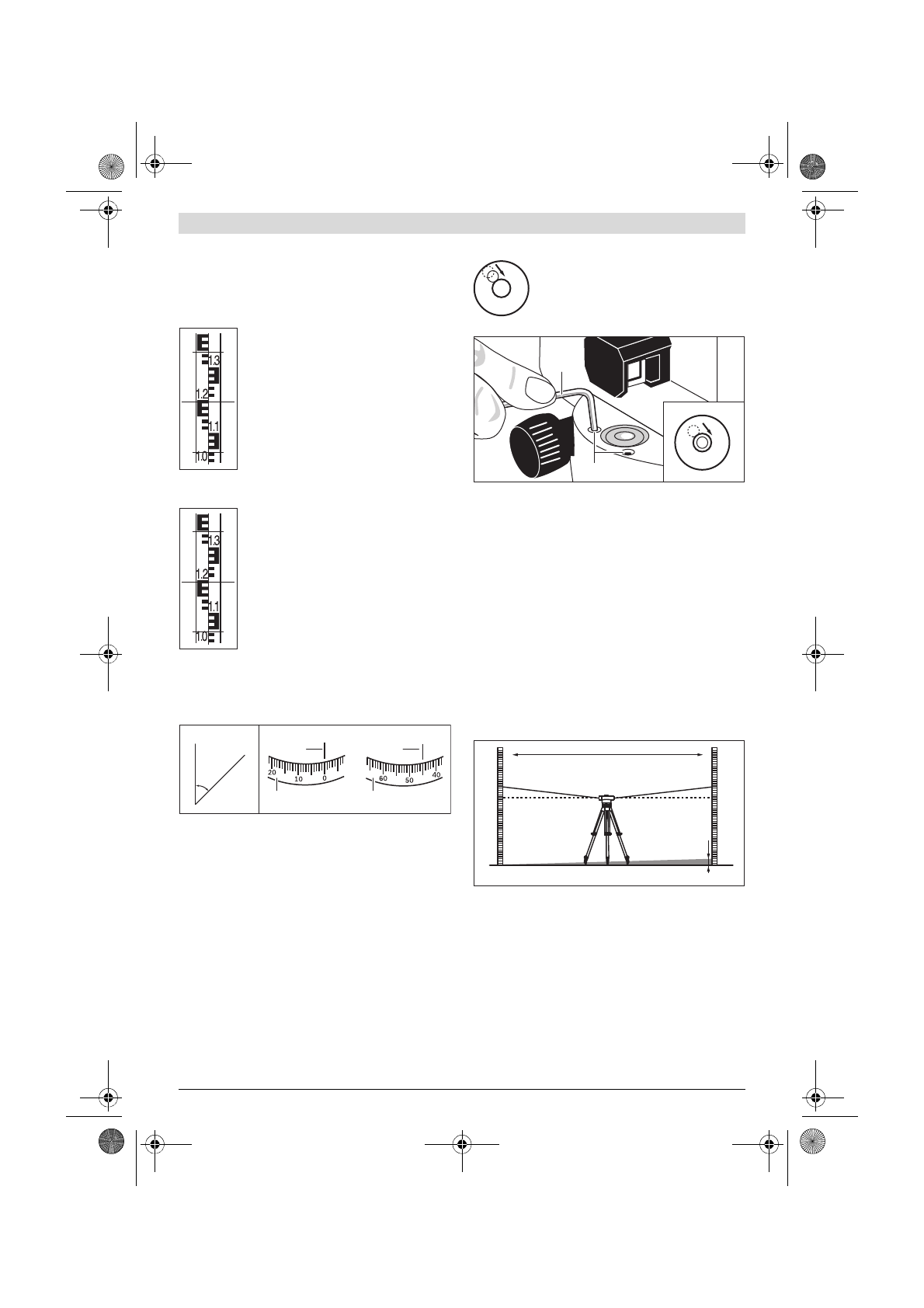

Mõõterežiimid
Seadke nivelleerimislatt alati vertikaalsesse asendisse. Rihti-
ge väljarihitud ja fokusseeritud mõõteseade nivelleerimislati-
le, nii et niitrist on nivelleerimislati keskpunktis.
Kõrguse näidu lugemine
Fikseerige kõrguse lugem nivelleerimislatil
niitristi keskmise kriipsu juures.
Joonisel mõõdetud kõrgus: 1,195 m
Kauguse mõõtmine
Tsentreerige mõõteseade punkti kohal, millest
alates tuleb kaugust mõõta.
Fikseerige kõrguse lugem nivelleerimislatil
niitristi ülemise ja alumise kriipsu juures. Kor-
rutage mõlema kõrguse vahe 100-ga, et teada
saada mõõteseade kaugust nivelleerimislatist.
Joonisel mõõdetud kaugus:
(1,347 m – 1,042 m) x 100 = 30,5 m.
Nurga mõõtmine
Tsentreerige mõõteseade punkti kohal, millest tuleb nurka
mõõta.
Suunake mõõteseade punktile
A
. Keerake horisontaalringi
10
, nii et nullpunkt jääb kohakuti lugemi märgistusega
9
. See-
järel suunake mõõteseade punktile
B
. Fikseerige nurk lugemi
märgistuse
9
juures.
GOL 20 D/GOL 26 D/GOL 32 D: Näites mõõdetud nurk: 45 °.
GOL 20 G/GOL 26 G/GOL 32 G: Näites mõõdetud nurk:
45 gon.
Seadme täpsuse kontrollimine
Kontrollige mõõteseadme nivelleerimis- ja näidutäpsust iga
kord enne töö alustamist ja pärast seadme pikemat transpor-
timist.
Ümmarguse libelli kontrollimine
Rihtige statiiv jalakruvide
12
abil välja nii, et õhumull on üm-
marguse libelli
7
keskmes.
Keerake pikksilma 180 °. Kui õhumull ei ole enam ümarlibelli
7
keskmes, tuleb ümarlibelli reguleerida.
Ümarlibelli reguleerimine
Viige ümarlibelli
7
õhumull jalakruvisid
12
kee-
rates asendisse, mis jääb kontrolliprotsessi
lõppasendi ja keskpunkti vahele.
Sisekuuskantvõtmega
17
keerake reguleerimiskruvisid
11
,
kuni õhumull on ümarlibelli keskmes.
Ümarlibelli kontrollimiseks keerake pikksilma 180 °. Vajaduse
korral korrake reguleerimisprotsessi või pöörduge Boschi vo-
litatud remonditöökotta.
Kompensaatori kontrollimine
Pärast mõõteseadme väljarihtimist ja fokusseerimist mõõtke
ära kõrgus teatud võrdluspunktis. Seejärel vajutage kompen-
saatori lukustusnupule
8
ja vabastage see uuesti. Mõõtke
uuesti ära kõrgus võrdluspunktis.
Kui kõrgused ei ole võrdsed, laske mõõteseade Boschi volita-
tud remonditöökojas parandada.
Niitristi kontrollimine
Kontrollimiseks on vaja umbes 30 m pikkust mõõtepiirkonda.
Asetage mõõteseade mõõtepiirkonna keskpunkti ja nivellee-
rimislatid
A
ja
B
mõõtepiirkonna algusesse ja lõppu.
Pärast mõõteseadme väljarihtimist ja fokusseerimist fikseeri-
ge kõrguse lugem mõlemal nivelleerimislatil. Arvutage välja
vahe
d
, mis jääb kõrguse
a
1
nivelleerimislatil
A
ja kõrguse
b
1
nivelleerimislatil
B
vahele.
Näide:
a
1
= 1,937 m
b
1
= 1,689 m
a
1
–
b
1
= 1,937 m – 1,689 m = 0,248 m =
d
A
B
A
B
x°
9
10
9
10
17
11
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
OBJ_BUCH-1239-005.book Page 112 Tuesday, November 8, 2016 2:22 PM
