22

 | Português

1 609 92A 271 | (8.11.16)

Bosch Power Tools

Funcionamento



Sempre controlar a exactidão de nivelamento e de indi-
cação do instrumento de medição antes de começar a
trabalhar, assim como após um longo transporte do ins-
trumento de medição.



Proteger o instrumento de medição contra humidade
ou insolação direta.



Não sujeitar o instrumento de medição a temperaturas
extremas nem a oscilações de temperatura.

Não deixá-

lo p. ex. dentro de um automóvel durante muito tempo. No
caso de grandes variações de temperatura deverá deixar o
instrumento de medição alcançar a temperatura de funcio-
namento antes de colocá-lo em funcionamento. No caso
de temperaturas ou de oscilações de temperatura extre-
mas é possível que a precisão do instrumento de medição
seja prejudicada.



Evitar que instrumento de medição sofra qualquer tipo
de golpes ou quedas.

Após fortes influências exteriores

no instrumento de medição, deveria sempre ser realizado
um controlo de exatidão antes de continuar a trabalhar (ve-
ja “Controlo de precisão do instrumento de medição”
página 23).



Colocar o instrumento de medição na mala fornecida,
se tiver que transportá-lo por longas distâncias (p. ex.
no carro). O instrumento de medição deve ser colocado
na mala na posição correta.

O condensador deve ser tra-

vado ao ser colocado na mala, caso contrário ele poderá
ser danificado por movimentos fortes.

Posicionar e alinhar o instrumento de medição

Montagem no tripé

Instalar o tripé de forma estável e segura, de modo que não
possa tombar nem escorregar. Colocar o instrumento de

medição com o alojamento do tripé

13

 sobre a rosca do tripé

e atarraxar o instrumento de medição com o parafuso de fixa-
ção do tripé.

Alinhar aproximadamente o tripé.

Para o transporte em curtas distâncias, o instrumento de me-
dição pode ser transportado montado no tripé. Para que o
instrumento de medição não seja danificado, é necessário
que durante o transporte o tripé seja segurado na vertical e,
p. ex., não seja transportado deitado por cima dos ombros.

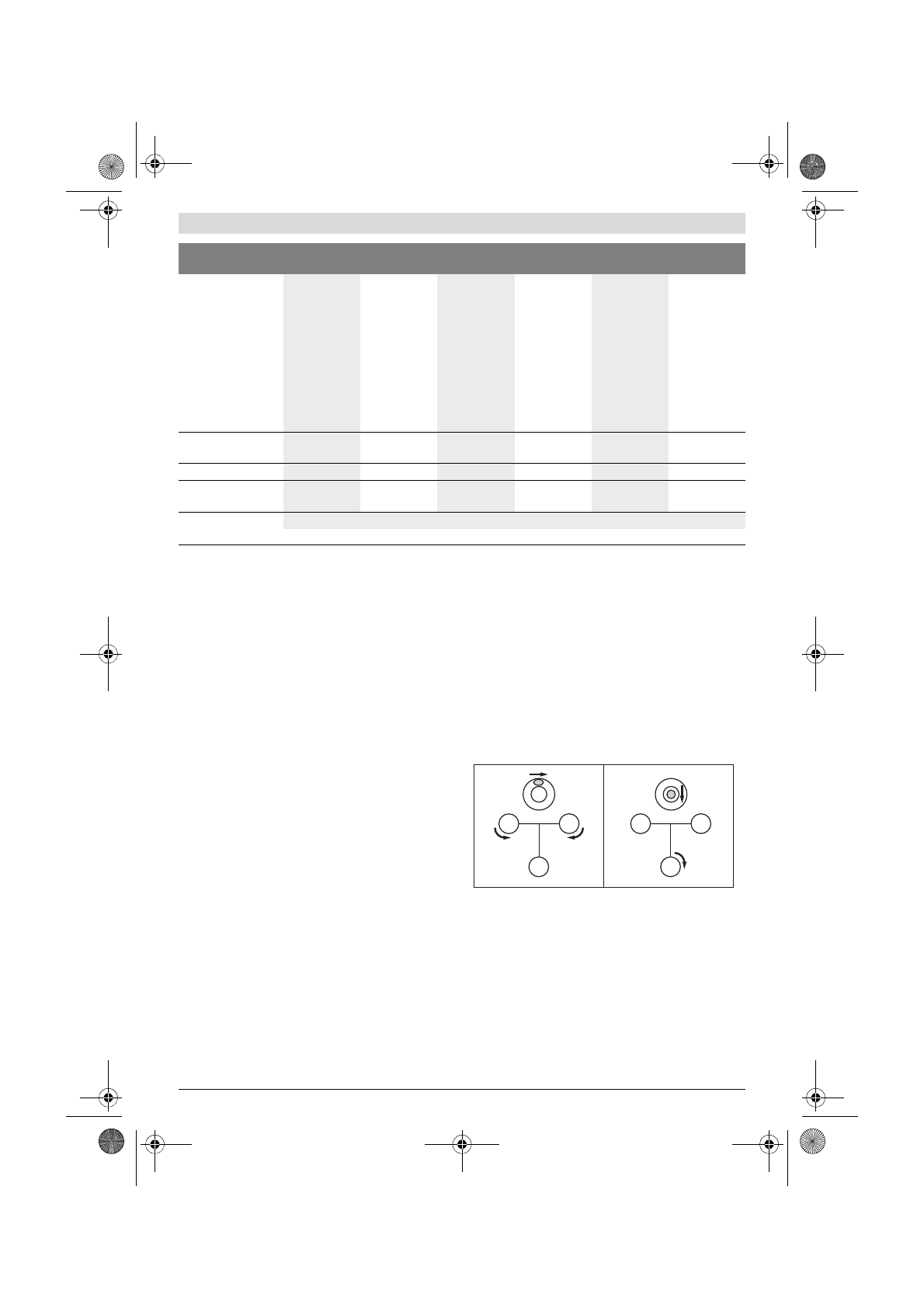

Alinhar o instrumento de medição

Alinhar o instrumento de medição com ajuda dos parafusos
de nivelamento

12

, de modo que a bolha de ar se encontre no

centro do nível de bolha de ar

7

.

Colocar a bolha de ar numa posição central entre estes dois
parafusos, girando os primeiros dois parafusos de nivelamen-
to

A

 e

B

. Girar o terceiro parafuso de nivelamento

C

, até a bo-

lha de ar estar no centro do nível de bolha de ar.

Quaisquer divergências do instrumento de medição, da hori-
zontal, após o ajuste do nível de bolha de ar, serão compensa-
das pelo compensador.

Controlar regularmente durante o trabalho (p. ex. olhando pa-
ra o nível de bolha de ar

3

), se a bolha de ar ainda se encontra

no centro do nível de bolha de ar.

Telescópio
– Figura
– Ampliação
– Campo de visão
– Diâmetro  da

objetiva

– Mínima distância

de medição

– Fator  de

multiplicação

– Constante  aditiva

ereto

20x

1 °30´

36 mm

0,3 m

100

0

ereto

20x

1 °30´

36 mm

0,3 m

100

0

ereto

26x

1 °30´

36 mm

0,3 m

100

0

ereto

26x

1 °30´

36 mm

0,3 m

100

0

ereto

32x

1 °30´

36 mm

0,3 m

100

0

ereto

32x

1 °30´

36 mm

0,3 m

100

0

Divisão do círculo
horizontal

1 °

1 gon

1 °

1 gon

1 °

1 gon

Fixação do tripé

5/8"

5/8"

5/8"

5/8"

5/8"

5/8"

Peso conforme EPTA-
Procedure 01:2014

1,5 kg

1,5 kg

1,5 kg

1,5 kg

1,5 kg

1,5 kg

Tipo de proteção

IP 54 (protegido contra pó e salpicos de água)

Aparelho de nivela-
mento ótico

GOL 20 D

GOL 20 G

GOL 26 D

GOL 26 G

GOL 32 D

GOL 32 G

O número de série

15

 sobre a placa de características serve para a identificação inequívoca do seu instrumento de medição.

C

B

A

C

B

A

2.

1.
