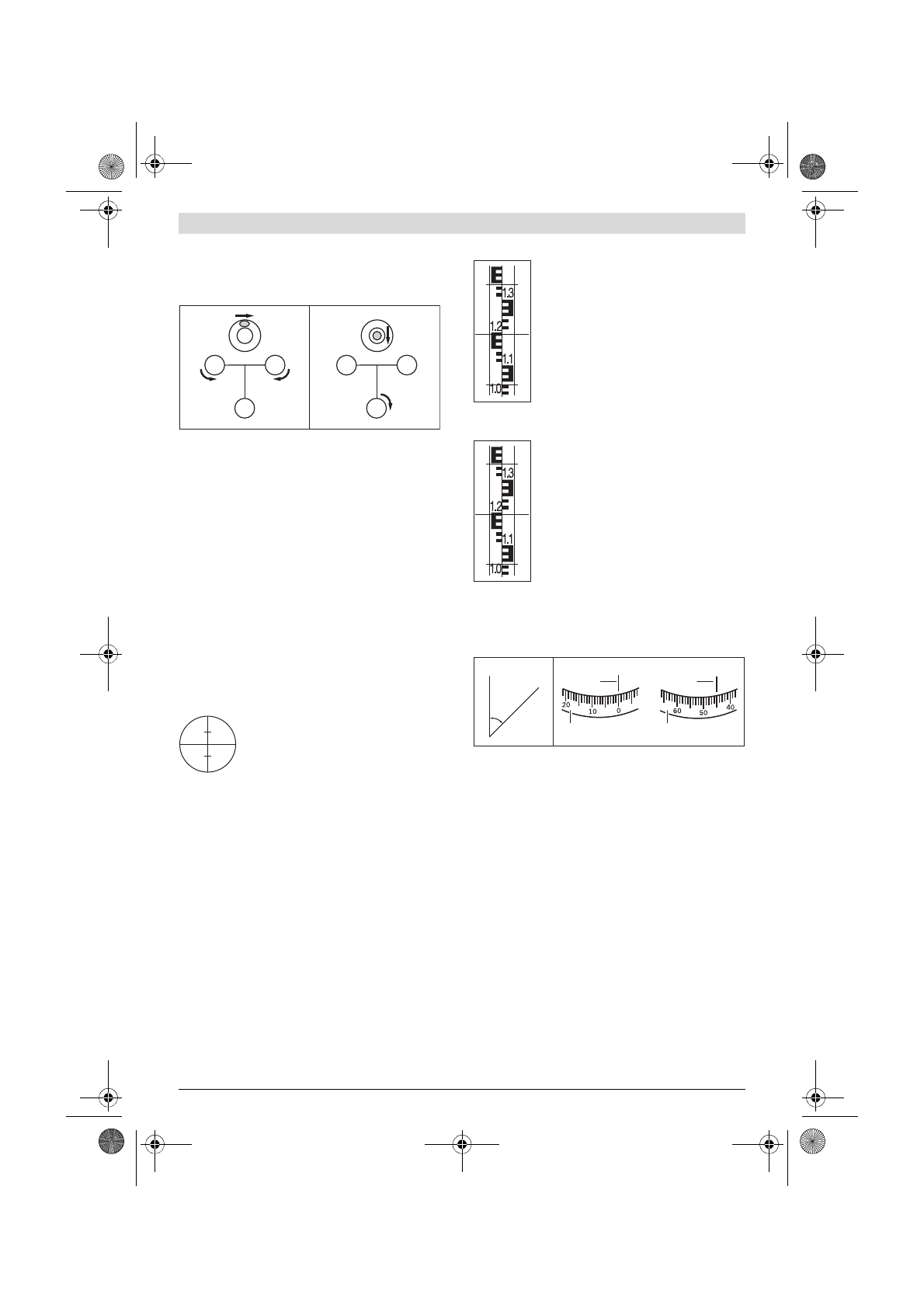

Alinierea aparatului de măsură

Orientaţi astfel aparatul de măsură cu ajutorul şuruburilor de
calare

12

, încât bula de aer să se afle în centrul nivelei sferice

7

.

Aduceţi bula de aer, răsucind primul din cele două şuruburi de
calare

A

 şi

B

, la mijloc, între aceste două şuruburi. Răsuciţi

apoi al treilea şurub de calare

C

, până când bula de aer se va

afla în centrul nivelei sferice.

Abaterile aparatului de măsură de la orizontală, existente du-
pă centrarea nivelei sferice, sunt contrabalansate de compen-
sator.

Controlaţi regulat în timpul lucrului (de ex. privind oglinda ni-
velei

3

), dacă bula de aer se află în centrul nivelei sferice.

Centrarea aparatului de măsură deasupra unui punct
la sol

Dacă este necesar centraţi aparatul de măsură deasupra unui
punct la sol. Agăţaţi în acest scop firul cu plumb

20

 de şurubul

de fixare al stativului. Aliniaţi aparatul de măsură deasupra
punctului la sol, fie deplasând aparatul de măsură pe stativ,
fie deplasând stativul.

Focusarea telescopului

Îndepărtaţi capacul de protecţie de pe obiectivul

1

.

Îndreptaţi telescopul asupra unui obiect lumi-
nos sau ţineţi o foaie de hârtie albă în faţa
obiectivului

1

. Rotiţi ocularul

6

, până când cru-

cea reticulară se vede clar şi este de culoare
negru închis.

Îndreptaţi telescopul asupra mirei, eventual cu ajutorul dispo-
zitivului de vizare aaproximativă

2

. Răsuciţi butonul de focu-

sare

16

, până cân zona cu diviziuni gradate a mirei poate fi vă-

zută clar. Orientaţi exact crucea reticulară spre mijlocului mi-
rei, rotind dispozitivul de ajustare a imaginii cercului orizontal

14

.

Dacă telescopul a fost focusat corect, crucea reticulară şi ima-
ginea mirei nu au voie să se deplaseze una spre cealaltă,
atunci când ochiul este mişcat în spatele ocularului.

Funcţii de măsurare

Poziţionaţi întotdeauna perfect vertical mira. Îndreptaţi apa-
ratul de măsură aliniat şi focusat spre miră, astfel încât crucea
reticulară să fie poziţionată deasupra mijloculului mirei.

Citirea înălţimii

Citiţi înălţimea pe miră la linia din mijloc a cru-
cii reticulare.

Înălţimea măsurată în figură: 1,195 m.

Măsurarea distanţei

Centraţi aparatul de măsură deasupra punctu-
lui, din care trebuie măsurată distanţa.

Citiţi înălţimea pe miră, la linia superioară şi in-
ferioară a crucii reticulare. Înmulţiţi cu 100 di-
ferenţa dintre cele două înălţimi, pentru a obţi-
ne distanţa de la aparatul de măsură până la
miră.

Distanţa măsurată în figură:
(1,347 m – 1,042 m) x 100 = 30,5 m.

Măsurarea unghiurilor

Centraţi aparatul de măsură deasupra punctului din care tre-
buie măsurat unghiul.

Îndreptaţi aparatul de măsură spre punctul

A

. Rotiţi cercul ori-

zontal

10

 cu punctul zero spre marcajul de citire

9

. Îndreptaţi

apoi aparatul de măsură spre punctul

B

. Citiţi unghiul pe mar-

cajul de citire

9

.

GOL 20 D/GOL 26 D/GOL 32 D:  Unghiul  măsurat  în exemplu:
45 °.

GOL 20 G/GOL 26 G/GOL 32 G: Unghiul măsurat în exemplu:
45 gon.

Verificarea preciziei aparatului de măsură

Verificaţi precizia de nivelare şi afişare a aparatului de măsură
înainte de a începe lucrul cât şi după un transport de mai lungă
durată al acestuia.

Verificarea nivelei sferice

Orientaţi astfel aparatul de măsură cu ajutorul şuruburilor de
calare

12

, încât bula de aer să se afle în centrul nivelei sferice

7

.

Rotiţi telescopul la 180 °. Dacă bula de aer nu se mai află în
centrul nivelei sferice

7

, aceasta din urmă trebuie reajustată.

C

B

A

C

B

A

2.

1.

A

B

A

B

x°

9

10

9

10
