 Hrvatski |

109

Bosch Power Tools

1 609 92A 271 | (8.11.16)

Nakon izravnavanja i fokusiranja mjernog alata očitajte visinu
na obje nivelacijske letve. Izračunajte razliku

d

 između visine

a

1

 na nivelacijskoj letvi

A

 i visine

b

1

 na nivelacijskoj letvi

B

.

Primjer:

a

1

= 1,937 m

b

1

= 1,689 m

a

1

–

b

1

= 1,937 m – 1,689 m = 0,248 m =

d

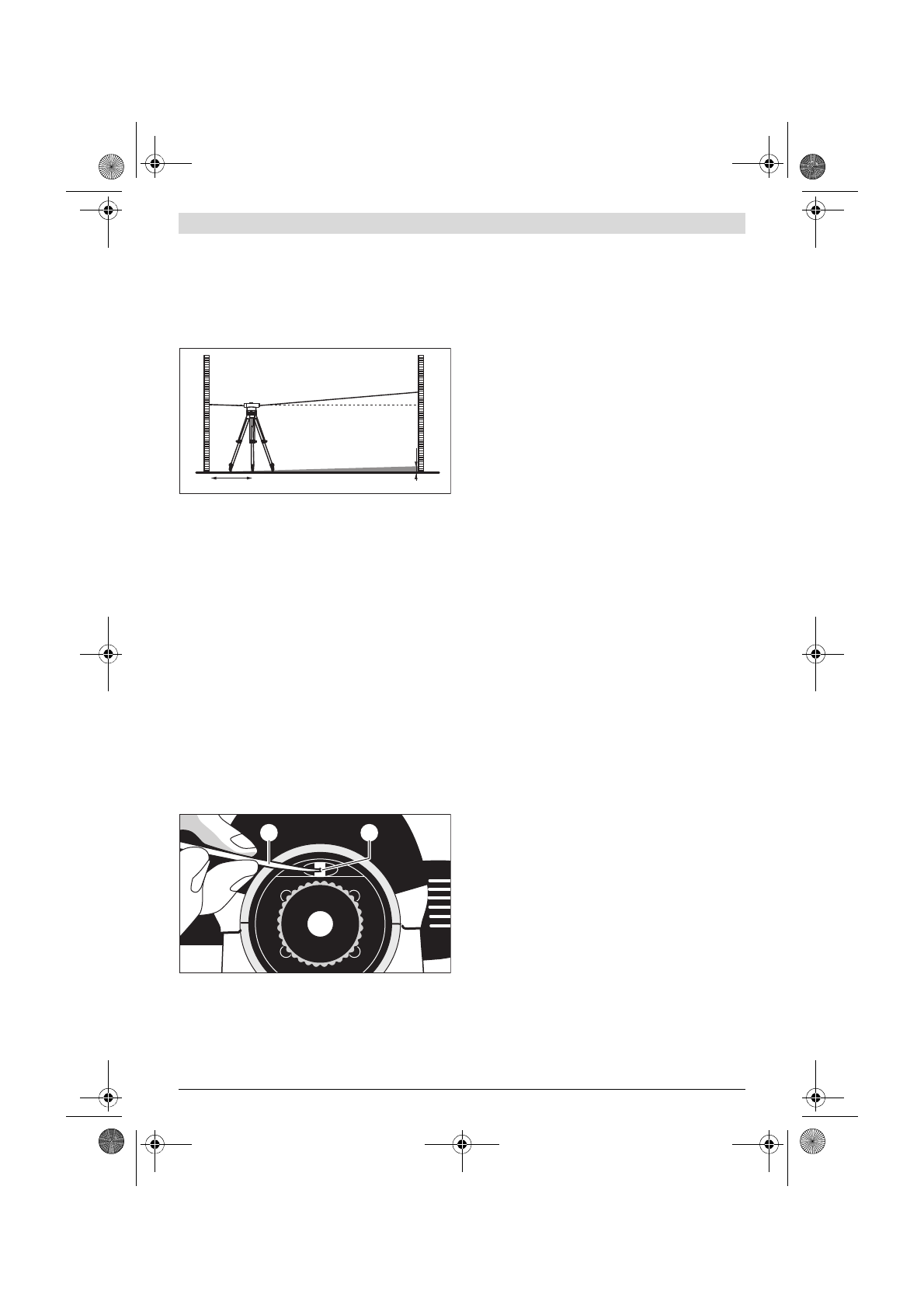

Postavite mjerni alat na cca. 1 m udaljenosti od nivelacijske
letve

A

. Nakon izravnavanja i fokusiranja mjernog alata očitaj-

te visinu

a

2

 na nivelacijskog letvi

A

.

Za održanje zadane vrijednosti za visinu

d

 na nivelacijskoj letvi

a

2

, prethodno izračunatu vrijednost

b

2

 oduzmite od izmjere-

ne visine

B

.

Izmjerite visinu

b

2

 na nivelacijskoj letvi

B

. Ako izmjerena vri-

jednost za više od 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G)
odnosno 2 mm (GOL 32 D/G) odstupa od izračunate zadane
vrijednosti, nitni križ se mora naknadno podesiti.

Primjer:

a

2

= 1,724 m

d

= 0,248 m

a

2

–

d

= 1,724 m – 0,248 m = 1,476 m

GOL 20 D/G: Visina

b

2

 mora kod mjerenja iznositi 1,476 m

± 6 mm.
GOL 26 D/G: Visina

b

2

 mora kod mjerenja iznositi 1,476 m

± 3 mm.
GOL 32 D/G: Visina

b

2

 mora kod mjerenja iznositi 1,476 m

± 2 mm.

Naknadno podešavanje nitnog križa

Odvijte poklopac okulara

4

. Okrenite vijak za podešavanje

18

pomoću trna za podešavanje

5

, u smjeru odnosno suprotno

smjeru kazaljke na satu, sve dok se kod mjerenja na nivelacij-
skoj letvi

B

 ne postigne izračunata zadana vrijednost za visinu

b

2

.

Ponovno navrnite poklopac okulara

4

.

Primjer:
Kod mjerenja

b

2

 mora se podesiti vrijednost 1,476 m.

Još jednom provjerite nitni križ. Prema potrebi ponovite po-
stupak podešavanja ili se obratite Bosch servisu.

Održavanje i servisiranje

Održavanje i čišćenje

Mjerni alat uskladištite i transportirajte samo u isporučenom
kovčegu.

Mjerni alat održavajte uvijek čistim.

Ne uranjajte mjerni alat u vodu ili u druge tekućine.

Prljavštinu obrišite vlažnom, mekom krpom. U tu svrhu ne ko-
ristite nikakva sredstva za čišćenje i otapala.

Leće njegujte sa posebnom pažnjom. Prašinu čistite samo sa
mekim kistom. Leće ne dodirujte prstima.

Mjerni alat i kovčeg prije spremanja potpuno osušite. U kovče-
gu se nalazi vrećica sa sušilom koja će vezati na sebe zaostalu
vlagu. Redovito zamijenite vrećicu sa sušilom.

U slučaju popravka mjerni alat pošaljite u servis u njegovom
kovčegu.

Servisiranje i savjetovanje o primjeni

Ovlašteni servis će odgovoriti na vaša pitanja o popravcima i
održavanju vašeg proizvoda te o rezervnim dijelovima. Pove-
ćane crteže i informacije o rezervnim dijelovima možete naći
na adresi:

www.bosch-pt.com

Bosch tim za savjetovanje o primjeni rado će vam pomoći od-
govorom na pitanja o našim proizvodima i priboru.

Za slučaj povratnih upita ili naručivanja rezervnih dijelova,
molimo vas neizostavno navedite 10-znamenkasti kataloški
broj sa tipske pločice proizvoda.

Hrvatski

Robert Bosch d.o.o
Kneza Branimira 22
10040 Zagreb
Tel.: (01) 2958051
Fax: (01) 2958050

Zbrinjavanje

Mjerne alate, pribor i ambalažu treba dostaviti na ekološki pri-
hvatljivo recikliranje.

Zadržavamo pravo na promjene.

A

B

1 m

a

2

b

2

a

2

 – d = b

2

d

18

5
