 Slovensko |

105

Bosch Power Tools

1 609 92A 271 | (8.11.16)

Zasukajte s pomočjo notranjega šestrobnega ključa

17

 justir-

ne vijake

11

 tako, da se bo zračni mehurček nahajal v centru

dozne libele.

Preverite dozno libelo z zasukom daljnogleda za 180 °. Po po-
trebi ponovite postopek justranja in se, če je potrebno, obrni-
te na servis podjetja Bosch.

Preverjanje kompenzatorja

Po naravnavanju in fokusiranju merilnega orodja izmerite viši-
no na referenčni točki. Nato pritisnite zaporni gumb

8

 kom-

penzatorja in ga nato ponovno izpustite. Ponovno izmerite vi-
šino na referenčni točki.

Če obe višini nista popolnoma enaki, potem morate merilno
orodje dati v popravilo v pooblaščen servis Bosch.

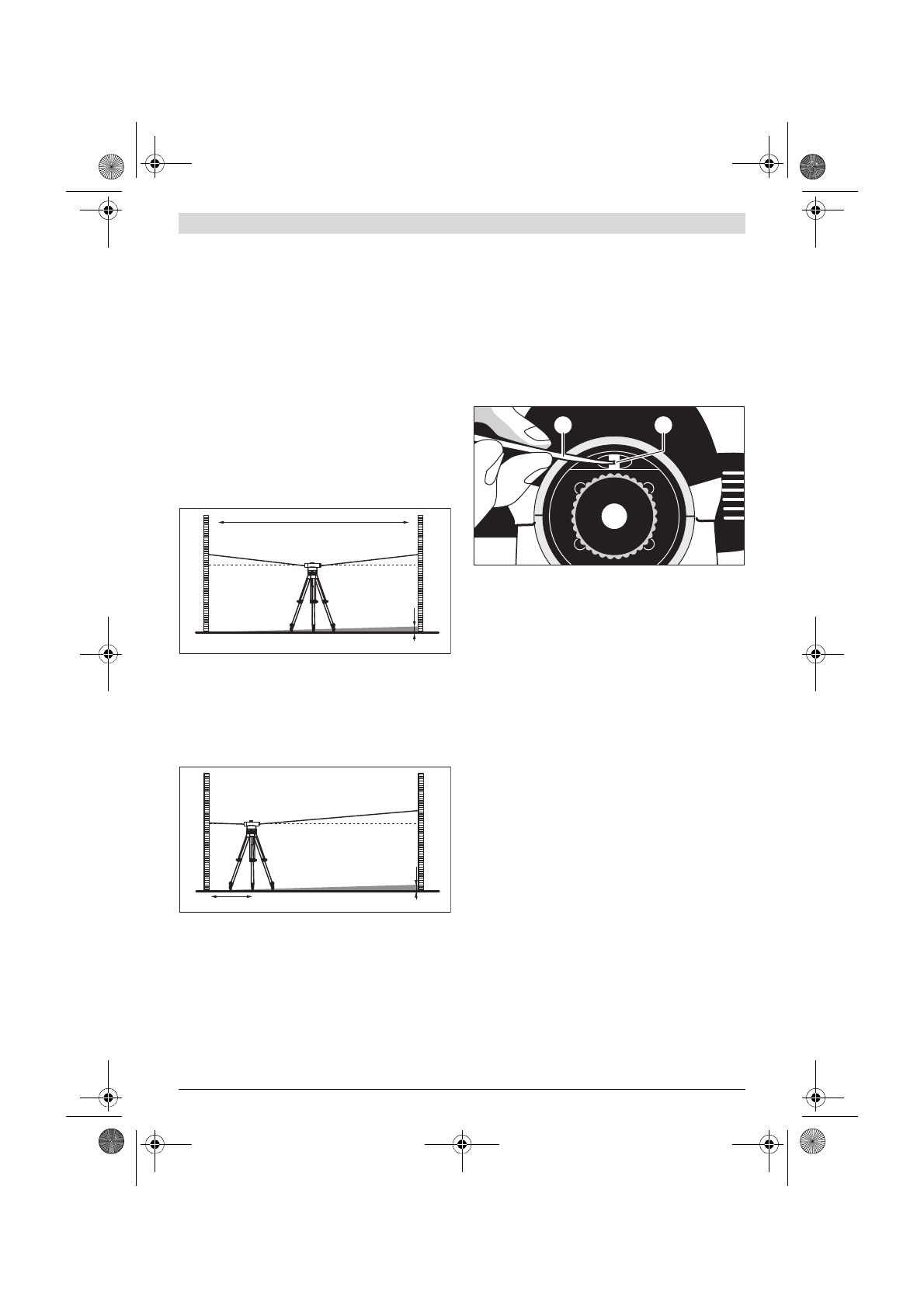

Preverjanje nitnega križa

Za preverjanje potrebujete merilno razdaljo, ki je dolga pribl.
30 m. Merilno orodje postavite na sredino in nivelirni letvi

A

 in

B

 naj bosta na obeh koncih merilne razdalje.

Po naravnavanju in fokusiranju merilnega orodja odčitajte vi-
šino na obeh nivelirnih letvah. Izračunajte razliko

d

 med višino

a

1

 na nivelirni letvi

A

 in višino

b

1

 na nivelirni letvi

B

.

Primer:

a

1

= 1,937 m

b

1

= 1,689 m

a

1

–

b

1

= 1,937 m – 1,689 m = 0,248 m =

d

Merilno orodje postavite v oddaljenosti pribl. 1 m od nivelirne
letve

A

. Po naravnavnaju in fokusiranju merilnega orodja odči-

tajte višino

a

2

 na nivelirni letvi

A

.

Odštejte predhodno izračunano vrednost

d

 od izmerjene viši-

ne

a

2

, da bi tako dobili predvideno vrednost za višino

b

2

 na ni-

velirni letvi

B

.

Izmerite višino

b

2

 na nivelirni letvi

B

. Če odstopa izmerjena

vrednost več kot 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G)
oz. 2 mm (GOL 32 D/G) od izračunane željene vrednosti, mo-
rate ponovno justirati nitni križ.

Primer:

a

2

= 1,724 m

d

= 0,248 m

a

2

–

d

= 1,724 m – 0,248 m = 1,476 m

GOL 20 D/G: Višina

b

2

 mora pri merjenju 1,476 m znašati

± 6 mm.
GOL 26 D/G: Višina

b

2

 mora pri merjenju 1,476 m znašati

± 3 mm.
GOL 32 D/G: Višina

b

2

 mora pri merjenju 1,476 m znašati

± 2 mm.

Ponovno justiranje nitnega križa

Odvijte pokrov okularja

4

. S pomočjo nastavnega vijaka

18

zasukajte justrini vijak

5

 v smeri oz. proti smeri urnega kazalca

tako, da boste pri merjenju na nivelirni letvi

B

 dosegli izraču-

nano predvideno vrednost za višino

b

2

.

Ponovno privijte pokrov okularja

4

.

Primer:
Pri merjenju

b

2

 morate nastaviti vrednost 1,476 m.

Ponovno preverite nitni križ. Po potrebi ponovite postopek ju-
stranja in se, če je potrebno, obrnite na servis podjetja Bosch.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Merilno orodje tansportirajte samo v priloženem kovčku.

Merilno orodje naj bo vedno čisto.

Merilnega orodja nikoli ne potapljajte v vodo ali v druge teko-
čine.

Umazanijo obrišite z vlažno, mehko krpo. Uporaba čistil in to-
pil ni dovoljena.

Z lečami ravnajte posebej previdno. Prah odstranjujte le z
mehkim čopičem. Ne dotikajte se leč s prsti.

Merilno orodje in kovček se morata pred skladiščenem v celoti
posušiti. V kovčku se nahaja vrečka s sikativom, ki veže preo-
stanke vlage. Vrečko s sikativom morate redno obnavljati.

V primeru potrebnega popravila merilno orodje odpošljite v
kovčku.

Servis in svetovanje o uporabi

Servis Vam bo dal odgovore na Vaša vprašanja glede popravi-
la in vzdrževanja izdelka ter nadomestnih delov. Risbe razsta-
vljenega stanja in informacije o nadomestnih delih se nahajajo
tudi na spletu pod:

www.bosch-pt.com

A

B

30 m

a

1

b

1

d

a

1

 – b

1

 = d

A

B

1 m

a

2

b

2

a

2

 – d = b

2

d

18

5
