Drift



Kontrollera mätverktygets nivellerings- och indike-
ringsnoggrannhet innan arbetet påbörjas och efter en
längre transport av mätverktyget.



Skydda mätverktyget mot väta och direkt solljus.



Utsätt inte mätverktyget för extrema temperaturer
eller temperaturväxlingar.

Lämna inte mätverktyget

under en längre tid t. ex. i bilen. Om mätverktyget varit
utsatt för större temperaturväxlingar låt det balanseras
innan du använder det. Vid extrem temperatur eller tempe-
raturväxlingar kan mätverktygets precision påverkas men-
ligt.



Undvik att utsätta mätverktyget för kraftiga stötar
eller fall.

Efter kraftig yttre påverkan ska mätverktygets

noggrannhet kontrolleras innan arbetet fortsättes (se
”Kontroll av mätverktygets noggrannhet”, sidan 39).



Placera mätverktyget i medlevererad väska när det
transporterar över längre sträckor (t. ex. i bil). Kontrol-
lera att mätverktyget sitter i rätt läge i väskan.

När mät-

verktyget placeras i väskan låses kompensatorn, i annat
fall finns risk för att den skadas vid kraftig rörelse.

Uppställning och inriktning av mätverktyget

Montering på stativ

Ställ upp stativet stabilt och säkert så att det inte faller omkull
eller förskjuts. Sätt upp mätverktyget med stativgängfästet

13

 på stativets gänga och skruva fast mätverktyget med stati-

vets låsskruv.

Rikta grovt in stativet.

På stativet monterat mätverktyg kan på kortare sträckor
bäras. För att undvika att mätverktyget skadas, måste stativet
vid transport hållas lodrätt och får t. ex. inte bäras över axeln.

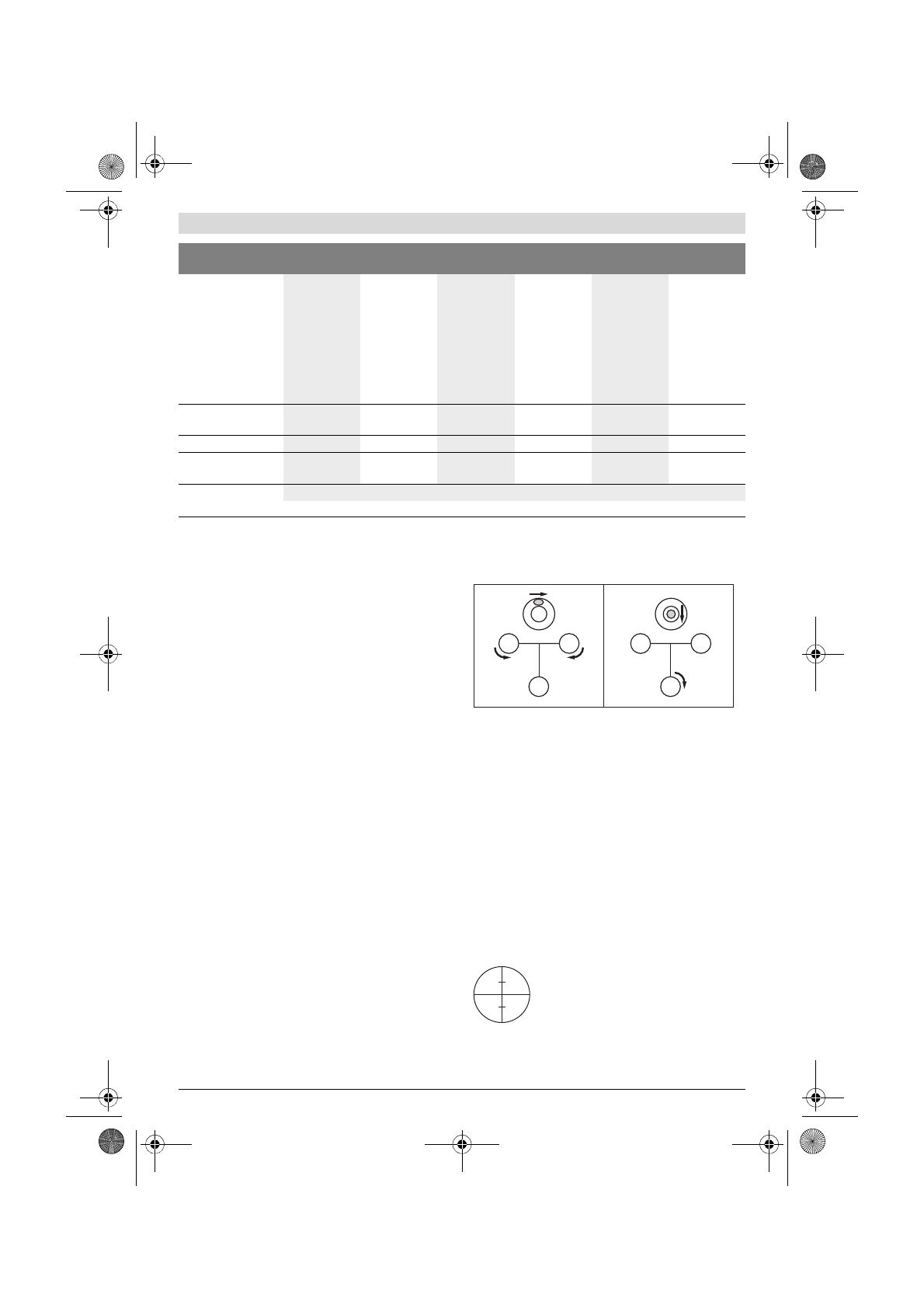

Mätverktygets inriktning

Rikta in mätverktyget med fotskruvarna

12

 så att luftblåsan

ligger i centrum på doslibellen

7

.

Ställ in luftblåsan mittemellan de båda skruvarna genom att
vrida första fotskruven

A

 och

B

. Vrid sedan den tredje fotskru-

ven

C

 tills luftblåsan ligger i doslibellens centrum.

Kompensatorn utjämnar avvikelser från mätverktygets hori-
sontalplan som eventuellt kvarstår efter doslibellens horison-
tering.

Kontrollera regelbundet under arbetets förlopp (t. ex. genom
att granska libellspegeln

3

) att luftblåsan befinner sig i dosli-

bellens centrum.

Centrera mätverktyget över en markpunkt

Centrera mätverktyget vid behov över en markpunkt. Häng
upp lodet

20

 på stativets låsskruv. Rikta upp mätverktyget

mot markpunkten genom att förskjuta mätverktyget på stati-
vet eller ställa in stativet.

Fokusera tubkikaren

Ta bort skyddslocket från objektivet

1

.

Rikta tubkikaren mot ett ljust objekt eller håll
ett vitt pappersark framför objektivet

1

. Vrid

okularet

6

 tills hårkorset är skarpt och kol-

svart.

Tubkikare
– Figur
– Förstoring
– Synfält
– Objektivdiameter
– Minimimätsträcka
– Multiplikations-

faktor

– Additionskonstant

upprättstående

20x

1 °30´

36 mm

0,3 m

100

0

upprättstående

20x

1 °30´

36 mm

0,3 m

100

0

upprättstående

26x

1 °30´

36 mm

0,3 m

100

0

upprättstående

26x

1 °30´

36 mm

0,3 m

100

0

upprättstående

32x

1 °30´

36 mm

0,3 m

100

0

upprättstående

32x

1 °30´

36 mm

0,3 m

100

0

Horisontalcirkelns
skaldelning

1 °

1 gon

1 °

1 gon

1 °

1 gon

Stativfäste

5/8"

5/8"

5/8"

5/8"

5/8"

5/8"

Vikt enligt EPTA-
Procedure 01:2014

1,5 kg

1,5 kg

1,5 kg

1,5 kg

1,5 kg

1,5 kg

Kapslingsklass

IP 54 (damm- och spolsäker)

Optiskt nivellerings-
instrument

GOL 20 D

GOL 20 G

GOL 26 D

GOL 26 G

GOL 32 D

GOL 32 G

Serienumret

15

 på typskylten identifierar mätverktyget entydigt.
