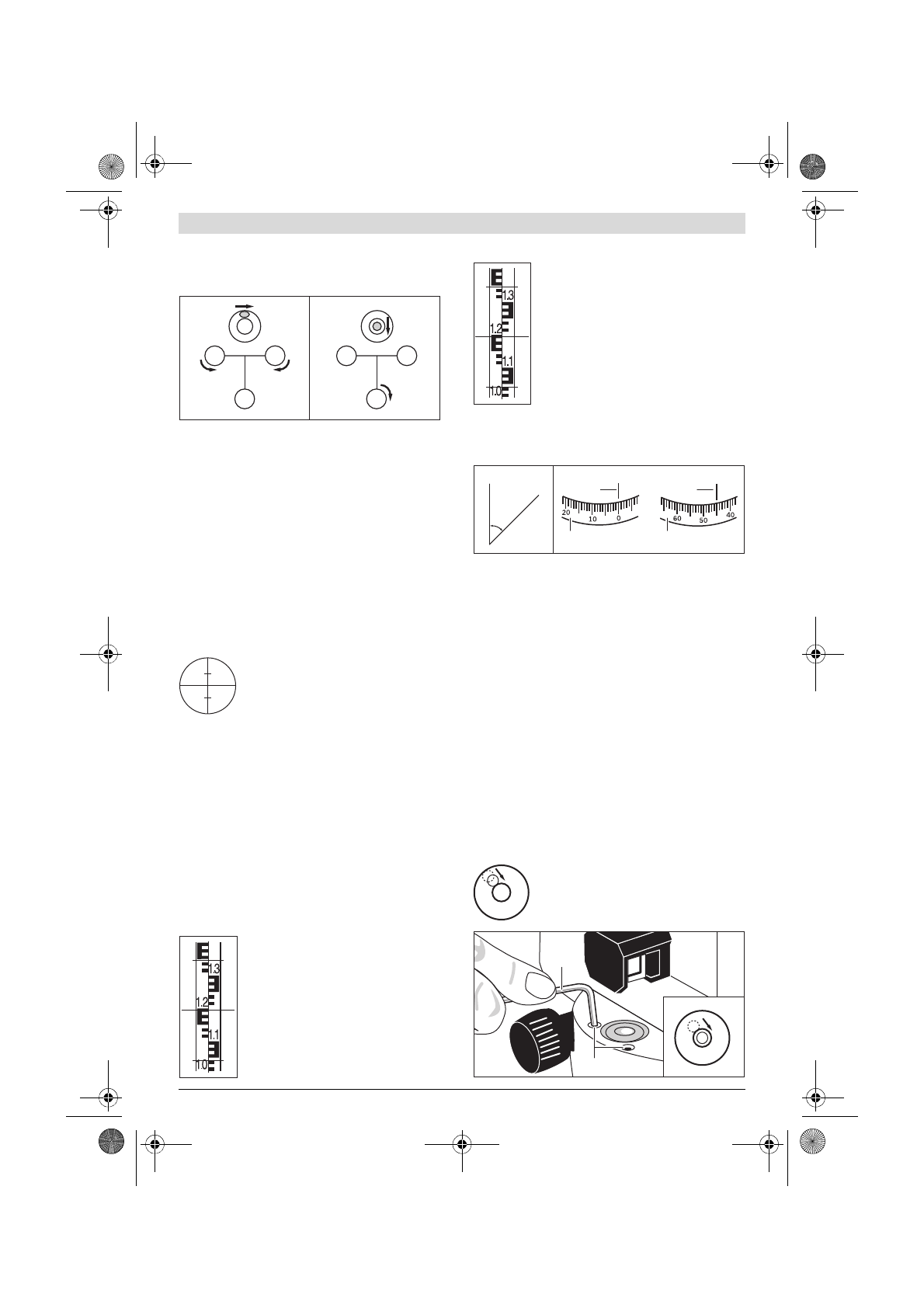

校准测量仪器

使用地脚螺栓 12 校准测量工具。 调整螺栓让气泡位
在圆水准仪 7 的中央。

先拧转地脚螺栓

A

 和

B

 让气泡移动到这两点中央的

位置。 接著再拧转第三个地脚螺栓

C

 至气泡移动到

圆水准仪中央为止。

调整好圆水准仪之后尚存的水平方向偏移，可以透过
胀缩件来进行调整。

工作时必须随时检查 （例如透过水准器镜 3）， 气泡
是否仍然位在圆水准仪的中央。

透过地上的点进行测量仪器的对中工作。

必要时可以让仪器瞄准地上的点。 此时可以把铅锤
20 掛在三脚架的固定螺丝上。透过地上的点来校准测
量仪器时，您可以移动三脚架或调整测量仪器。

望远镜聚焦

拆除镜头 1 上的防护盖。

把望远镜对准亮的物体，或者把一张白
色的纸放在镜头 1 前面。 接著再转动目
镜 6 至能够清楚地看见深黑色的十字交
叉线段为止。

把望远镜对准水准尺， 必要时得借助粗瞄准器 2 来瞄
准。 拧转聚焦调整钮 16 至能够清楚地看见水准尺上
的刻度为止。 接著再透过拧转侧面精调钮 14 把十字
交叉线段移动到水准尺的中央位置。

如果望远镜的聚焦正确， 即使在目镜后面的眼睛移动
了， 十字交叉线段和水准尺影像的相对位置也不能改
变。

测量功能

务必正确地以垂直的方式竖立好水准尺。把做好校准
并且完成聚焦工作的测量仪器对准水准仪， 此时必须
把十字交叉线段调整到水准尺的中央。

读取高度

写下十字交叉线段的中间线在水准尺上
所在位置的刻度值。

图上测得的高度是：1,195 米。

测量距离

透过测量长度时的起始点来瞄准测量仪
器。

写下十字交叉线段的上线和下线在水准
尺上所在位置的刻度值。将十字交叉线
段的上线和下线的高度差值乘 100， 以
上所得的值便是从测量仪器到水准尺的
距离。

图上测得的距离是：
(1,347 米 – 1,042 米 ) x 100 =

30,5 米。

角度测量

透过测量角度时的起始点来瞄准测量仪器。

把测量仪器对准点

A

。转动水平刻度盘 10 让刻度 0

对准水平刻度盘的读取记号 9。 接著把测量仪器朝向
点

B

，此时便可以记下水平刻度盘的读取记号 9 下的

刻度。
GOL 20 D/GOL 26 D/GOL 32 D: 范例测量所得的角
度为： 45°。
GOL 20 G/GOL 26 G/GOL 32 G: 范例测量所得的角
度为：45 新度。

检查仪器的测量准确度

操作仪器之前或经过长时间的运输之后，都必须检查
测量仪器的找平精度和显示精度。

检查圆水准仪

使用地脚螺栓 12 校准测量工具。 调整螺栓让气泡位
在圆水准仪 7 的中央。
将望远镜旋转 180°，如果气泡离开了圆水准仪 7 的
中央位置，便须再度校准圆水准仪。

再度校准圆水准仪

把圆水准仪 7 的气泡移动到圆水准仪的
外围和中心点之间。此时必须拧转地脚
螺栓 12。

C

B

A

C

B

A

2.

1.

A

B

A

B
