Ustavení/vyrovnání měřícího přístroje

Montáž na stativ

Stativ umístěte stabilně a spolehlivě proti převrácení nebo se-
smeknutí. Měřící přístroj nasaďte upnutím pro stativ

13

 na

závit stativu a pomocí zajišťovacího šroubu stativu jej pevně
přišroubujte.

Stativ nahrubo vyrovnejte.

Na krátké vzdálenosti lze měřící přístroj přenášet namontova-
ný na stativu. Aby se přitom měřící přístroj nepoškodil, musí
se stativ při transportu držet svisle a nesmí být např. podélně
položený přes rameno.

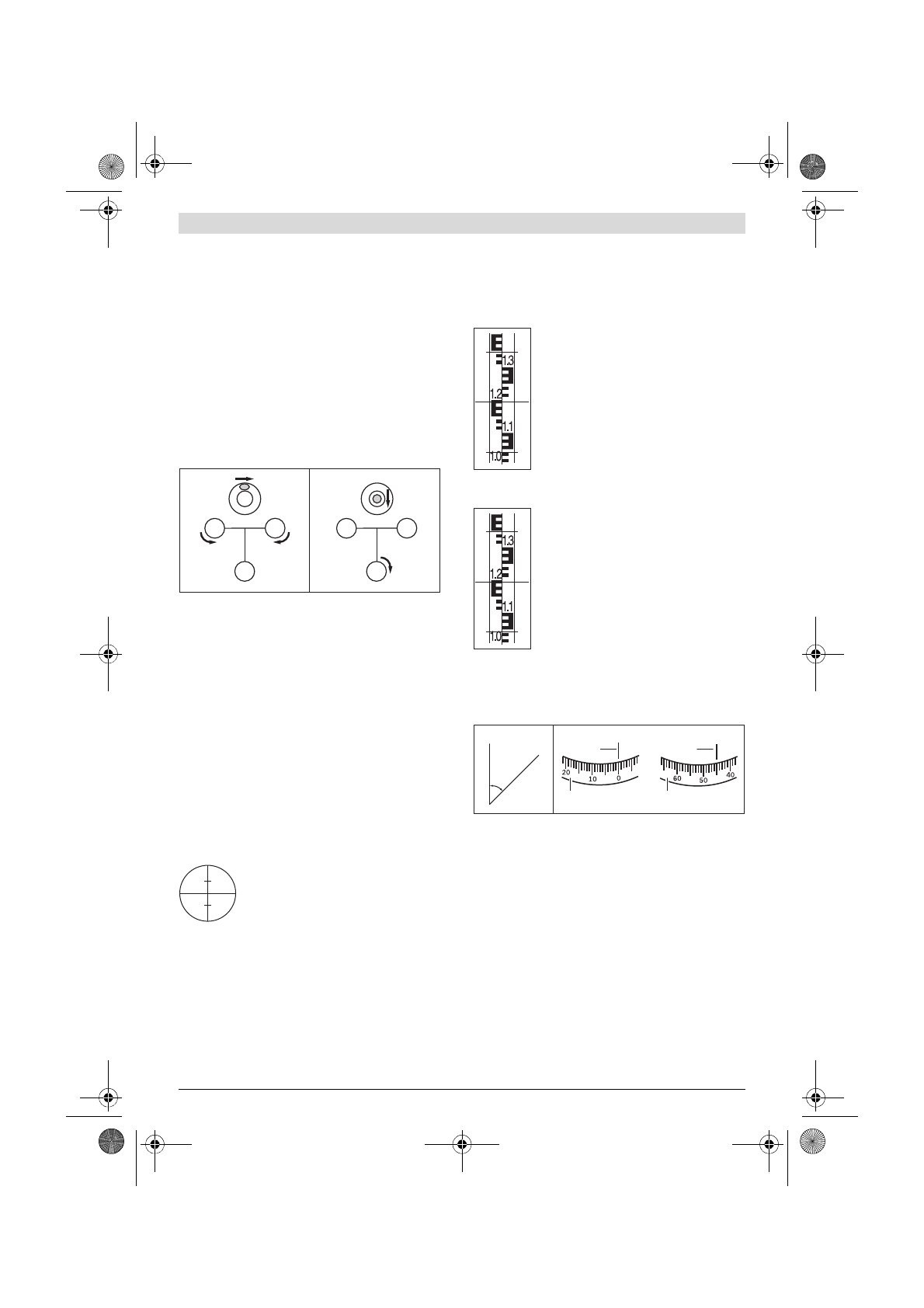

Vyrovnání měřícího přístroje

Měřící přístroj vyrovnejte pomocí patkových šroubů

12

 tak,

aby se bublina nacházela ve středu krabicové vodováhy

7

.

Otáčením prvních dvou patkových šroubů

A

 a

B

 dostaňte bub-

linu do polohy uprostřed mezi těmito dvěma šrouby. Poté otá-
čejte třetí patkový šroub

C

, až se bublina nachází ve středu

krabicové vodováhy.

Po ustálení krabicové vodováhy se dosud existující odchylky
měřícího přístroje od horizontály vyrovnají pomocí kompen-
zátoru.

Během práce pravidelně kontrolujte (např. pohledem do zr-
cátka vodováhy

3

), zda se bublina ještě nachází ve středu kra-

bicové vodováhy.

Středění měřícího přístroje nad bodem na zemi

Podle potřeby ustřeďte měřící přístroj nad bodem na zemi. K
tomu zavěste olovnici

20

 na zajišťovací šroub stativu. Měřící

přístroj vyrovnejte nad bodem na zemi tím, že buď posunete
měřící přístroj na stativu nebo stativ přemístíte.

Zaostření dalekohledu

Sejměte z objektivu

1

 ochranné víčko.

Nasměrujte dalekohled na světlý objekt nebo
podržte před objektivem

1

 bílý list papíru. Otá-

čejte okulárem

6

, až je nitkový kříž vidět ostře

a sytě černě.

Nasměrujte dalekohled případně za pomoci hrubého hledáč-
ku

2

 na nivelační lať. Otáčejte zaostřovacím knoflíkem

16

, až

je ostře vidět dělící pole nivelační latě. Vyrovnejte otáčením
bočního jemného převodu

14

 nitkový kříž přesně na střed ni-

velační latě.

Při správně zaostřeném dalekohledu se nesmějí nitkový kříž a
obraz nivelační latě vůči sobě posouvat, když se oko za okulá-
rem pohne.

Měřící funkce

Nivelační lať postavte vždy přesně svisle. Nasměrujte vyrov-
naný a zaostřený měřící přístroj na nivelační lať tak, aby nitko-
vý kříž ležel na středu nivelační latě.

Odečtení výšky

Výšku odečtěte na nivelační lati u prostřední
rysky nitkového kříže.

V obrázku změřená výška: 1,195 m.

Měření vzdálenosti

Ustřeďte měřící přístroj nad bodem, od něhož
má být vzdálenost změřena.

Odečtěte výšku na nivelační lati u horní a dolní
rysky nitkového kříže. Vynásobte rozdíl obou
výšek číslem 100, abyste obdrželi vzdálenost
od měřícího přístroje k nivelační lati.

V obrázku změřená vzdálenost:
(1,347 m – 1,042 m) x 100 = 30,5 m.

Měření úhlů

Ustřeďte měřící přístroj nad bodem, od něhož má být změřen
úhel.

Nasměrujte měřící přístroj na bod

A

. Otočte horizontální kruh

10

 nulovým bodem k odečítací rysce

9

. Potom nasměrujte

měřící přístroj na bod

B

. Úhel odečtěte na odečítací rysce

9

.

GOL 20 D/GOL 26 D/GOL 32 D:  v  příkladu  naměřený  úhel:
45 °.

GOL 20 G/GOL 26 G/GOL 32 G: v příkladu naměřený úhel:
45 gon.

Kontrola přesnosti měřícího přístroje

Před každým začátkem práce a též po delší přepravě měřicího
přístroje zkontrolujte přesnost nivelace a přesnost zobrazo-
vání měřícího přístroje.

C

B

A

C

B

A

2.

1.

A

B

A

B

x°

9

10

9

10
