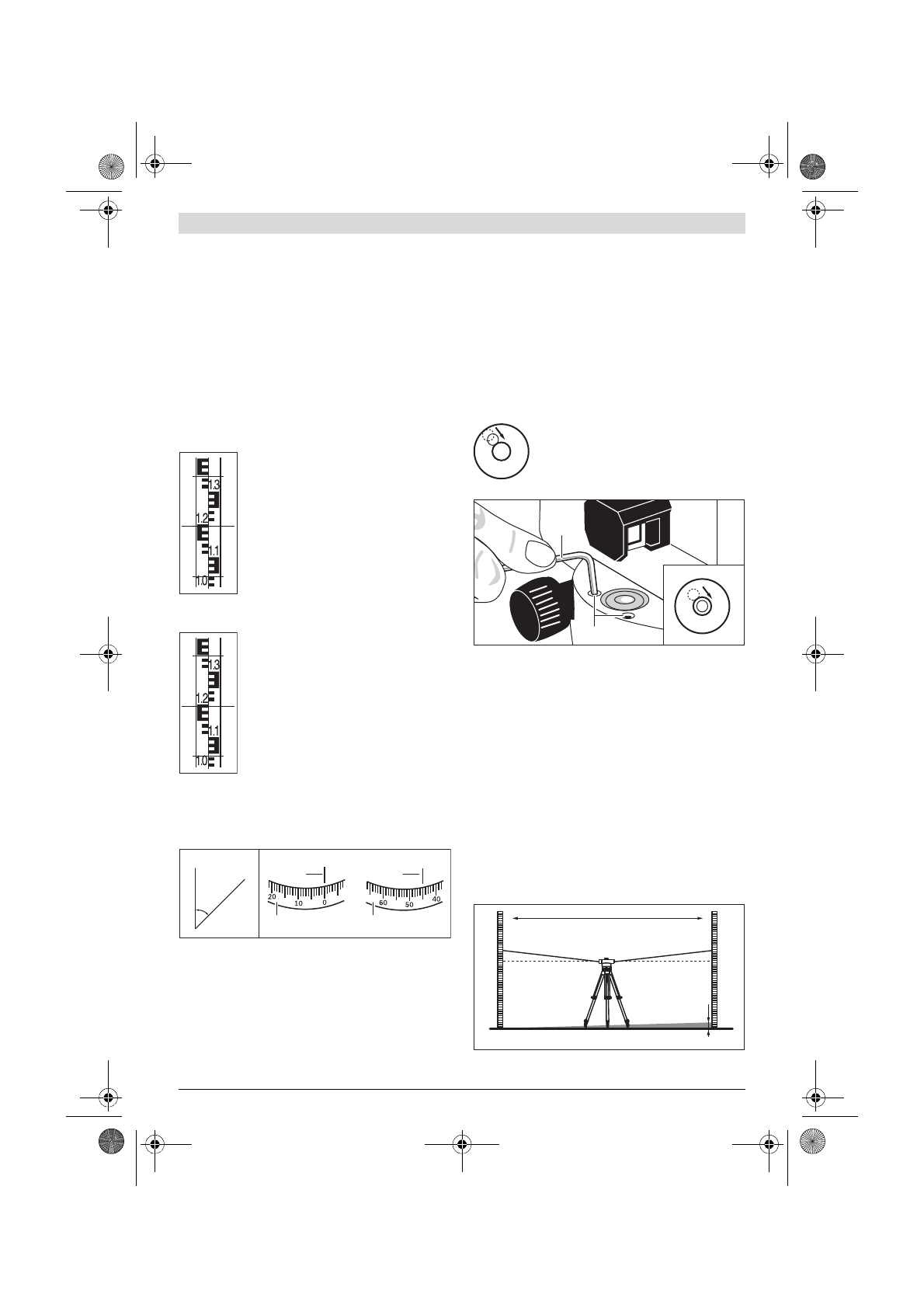

Usmjerite dalekozor na nivelacijsku letvu, u danom slučaju po-
moću grubog vizira
2
. Okrećite na gumbu za fokusiranje
16
,
sve dok se može oštro vidjeti polje diobe nivelacijske letve.
Okretanjem bočnog finog pogona
14
izravnajte nitni križ toč-
no na sredini nivelacijske letve.
Kod ispravno fokusiranog dalekozora, nitni križ i slika nivela-
cijske letve ne smiju se međusobno pomaknuti, ako se oko po-
miče iza okulara.
Funkcije mjerenja
Postavite nivelacijsku letvu uvijek točno okomito. Usmjerite
izravnat i fokusiran mjerni alat na nivelacijsku letvu, tako da
nitni križ leži na sredini nivelacijske letve.
Očitavanje visine
Očitajte visinu na nivelacijskoj letvi, kod sred-
nje crtice nitnog križa.
Na slici izmjerena visina: 1,195 m.
Mjerenje udaljenosti
Centrirajte mjerni alat iznad točke počevši od
koje se treba mjeriti udaljenost.
Očitajte visinu na nivelacijskoj letvi kod gornje
i donje crtice nitnog križa. Za održanje udalje-
nosti od mjernog alata do nivelacijske letve,
pomnožite razliku obje visine sa 100.
Na slici izmjerena udaljenost:
(1,347 m – 1,042 m) x 100 = 30,5 m.
Mjerenje kuta
Centrirajte mjerni alat iznad točke počevši od koje se treba
mjeriti kut.
Izravnajte mjerni alat na točci
A
. Okrenite horizontalni krug
10
sa nultom točkom do oznake očitanja
9
. Nakon toga mjerni
alat izravnajte na točci
B
. Očitajte kut na oznaci očitanja
9
.
GOL 20 D/GOL 26 D/GOL 32 D: U primjeru izmjeren kut:
45 °.
GOL 20 G/GOL 26 G/GOL 32 G: U primjeru izmjeren kut:
45 gon.
Provjera točnosti mjernog alata
Prije svakog početka rada kao i nakon duljeg transporta mjer-
nog alata provjerite točnost nivelacije i točnost pokazivanja
mjernog alata.
Provjera kružne libele
Izravnajte mjerni alat pomoću vijaka stopala
12
tako da se
zračni mjehurić nalazi u centru kružne libele
7
.
Okrenite teleskop za 180 °. Ako se zračni mjehurić više ne na-
lazi u centru kružne libele
7
, kružna libela se mora naknadno
podesiti.
Naknadno podešavanje kružne libele
Dovedite zračni mjehurić kružne libele
7
okre-
tanjem vijka stopala
12
u poziciju na sredini iz-
među krajnjih položaja postupka provjere i
centra.
Pomoću inbus ključa
17
okrećite vijak za podešavanje
11
, sve
dok se zračni mjehurić ne nađe u centru kružne libele.
Kružnu libelu provjerite okretanjem teleskopa za 180 °. Prema
potrebi ponovite postupak podešavanja ili se obratite Bosch
servisu.
Provjera kompenzatora
Nakon izravnavanja i fokusiranja mjernog alata izmjerite visi-
nu na referentnoj točci. Nakon toga pritisnite blokadni gumb
8
kompenzatora i ponovno ga otpustite. Ponovno izmjerite vi-
sinu na referentnoj točci.
Ako se obje visine ne podudaraju točno, u tom slučaju mjerni
alat odnesite na popravak u ovlašteni Bosch servis.
Provjera nitnog križa
Kod provjere vam je potrebna mjerna dionica dužine cca.
30 m. Postavite mjerni alat na sredinu, a nivelacijske letve
A
i
B
na oba kraja mjerne dionice.
A
B
A
B
x°
9
10
9
10
17
11
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
OBJ_BUCH-1239-005.book Page 108 Tuesday, November 8, 2016 2:22 PM
