 Türkçe |

53

Bosch Power Tools

1 609 92A 271 | (8.11.16)

İşletme



İşe başlamadan önce ve ölçme cihazının uzak yerlere
taşınmasından sonra her defasında cihazın nivelman
ve gösterge hassaslığını kontrol edin.



Ölçme cihazınızı nemden/ıslaklıktan ve doğrudan gü-
neş ışınından koruyun.



Ölçme cihazını aşırı sıcaklıklara ve büyük sıcaklık
değişikliklerine maruz bırakmayın.

Örneğin cihazı uzun

süre otomobil içinde bırakmayın. Büyük sıcaklık değişiklik-
lerinde ölçme cihazını çalıştırmadan önce bir süre sıcaklık
dengelenmesini bekleyin. Aşırı sıcaklıklarda veya büyük sı-
caklık değişikliklerinde ölçme cihazının hassaslığı kaybola-
bilir.



Ölçme cihazını her türlü çarpma ve düşmelere karşı ko-
ruyun.

Ölçme cihazı dışarıdan güçlü etkilere maruz kaldı-

ğında çalışmaya devam etmeden önce daima bir hassaslık
kontrolü yapın (bakınız: “Ölçme cihazının hassaslık kontro-
lü”, sayfa 54).



Ölçme cihazını uzak mesafelere taşırken (örneğin oto-
mobil içinde) birlikte teslim edilen çantaya yerleştirin.
Ölçme cihazının çanta içinde doğru pozisyonda durma-
sına dikkat edin.

Çanta içine yerleştirilirken kompansatör

kilitlenir, aksi takdirde şiddetli hareket durumunda hasar
görebilir.

Ölçme cihazının yerleştirilmesi/doğrultulması

Sehpaya takma

Sehpayı kayma ve devrilmeye karşı güvenli bir biçimde yerleş-
tirin. Ölçme cihazının sehpa girişini

13

 sehpanın dişlerine yer-

leştirin ve ölçme cihazını sehpanın tespit vidası ile sıkın.

Sehpayı kabaca doğrultun.

Ölçme cihazı kısa mesafelerde sehpa üzerinde taşınabilir. Ci-
haza zarar vermemek için taşıma esnasında sehpa dik tutul-
malı ve omuz üzerine yatırılmamalıdır.

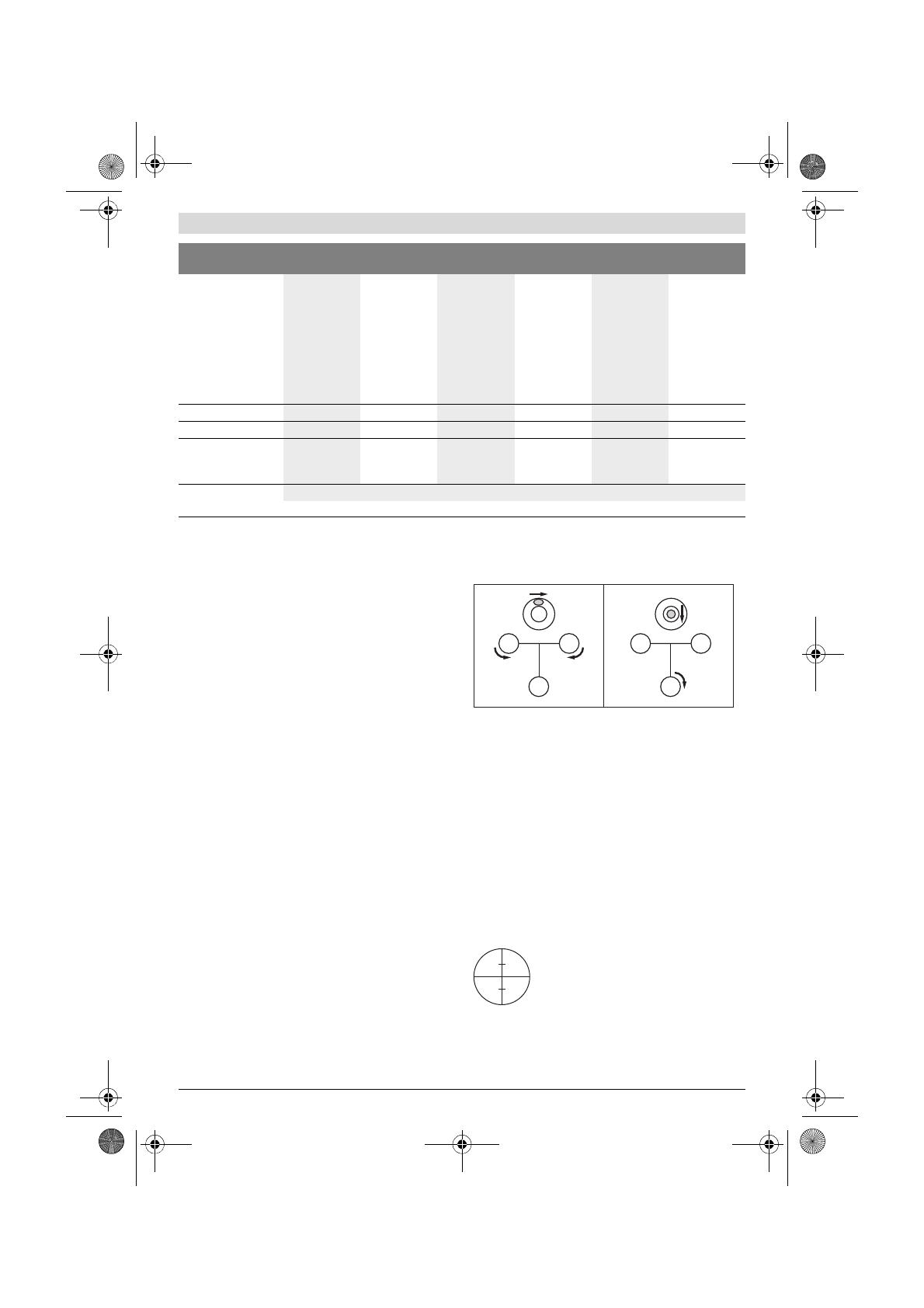

Ölçme cihazının doğrultulması

Ölçme cihazını ayak vidaları

12

 ile su terazisinin

7

 hava kabar-

cığı ortaya gelecek biçimde doğrultun.

İlk iki ayak vidasını

A

 ve

B

 çevirerek hava kabarcığını iki vida-

nın ortasına getirin. Daha sonra üçüncü vidayı

C

 su terazisinin

ortasına gelecek biçimde çevirin.
Dairesel su terazisinin ayarından sonra ölçme cihazının yatay-
lıktan sapmaları kompansatör tarafından dengelenir.
Çalışma esnasında düzenli aralıklarla (örneğin su terazisi ay-
nasına

3

 bakarak), hava kabarcığının su terazisinin merkezin-

de olup olmadığını kontrol edin.

Ölçme cihazının zemindeki bir noktada merkezlenmesi

Gerektiğinde ölçme cihazını zemindeki bir noktada merkezle-
yin. Bunu yapmak için şakülü

20

 sehpanın tespit vidasına

asın. Ölçme cihazını sehpa üzerinde kaydırarak veya sehpayı
kaydırarak cihazı zemindeki noktaya doğrultun.

Teleskopun (dürbünün) odaklanması

Objektifin kapağını

1

 alın.

Teleskopu parlak bir nesneye doğrultun veya
objektifin

1

 önüne beyaz bir kağıt tutun. Oküle-

ri

6

 artı imleci net ve siyah olarak görününceye

kadar çevirin.

Teleskopu nivelman latasına doğrultun, gerekiyorsa kaba gez-
den

2

 yararlanın. Odaklama düğmesini

16

 nivelman latasının

taksimat alanı net biçimde görününceye kadar çevirin. Hassas
yanal hareket düğmesini

14

 çevirerek artı imlecini nivelman

latasının tam ortasına getirin.

Teleskop
– Görünüm
– Büyütme
– Görüş alanı
– Objektif çapı
– Minimum ölçme

mesafesi

– Çarpım  katsayısı
– Toplama sabitesi

Dik

20x

1 °30´

36 mm

0,3 m

100

0

Dik

20x

1 °30´

36 mm

0,3 m

100

0

Dik

26x

1 °30´

36 mm

0,3 m

100

0

Dik

26x

1 °30´

36 mm

0,3 m

100

0

Dik

32x

1 °30´

36 mm

0,3 m

100

0

Dik

32x

1 °30´

36 mm

0,3 m

100

0

Yatay daire taksimatı

1 °

1 gon

1 °

1 gon

1 °

1 gon

Sehpa girişi

5/8"

5/8"

5/8"

5/8"

5/8"

5/8"

Ağırlığı EPTA-Pro-
cedure 01:2014’e
göre

1,5 kg

1,5 kg

1,5 kg

1,5 kg

1,5 kg

1,5 kg

Koruma türü

IP 54 (Toza ve püsküren suya karşı korunmalı)

Optik nivelman
cihazı

GOL 20 D

GOL 20 G

GOL 26 D

GOL 26 G

GOL 32 D

GOL 32 G

Ölçme cihazınızın tam olarak belirlenmesi tip etiketi üzerindeki seri numarası

15

 ile olur.

C

B

A

C

B

A

2.

1.
