Ustawianie/regulacja urządzenia pomiarowego

Montaż na statywie

Statyw należy ustawić w taki sposób, by stał on pewnie i nie
był podatny na przewrócenie się lub zmianę pozycji. Urządze-
nie pomiarowe wraz z wbudowanym przyłączem

13

 przykrę-

cić do gwintu przyłączeniowego statywu i zamocować je za
pomocą śruby mocującej na statywie.

Ustawić statyw w miarę prosto.

Na krótkich odcinkach można transportować urządzenie po-
miarowe zamocowane do statywu. Aby jednak nie uszkodzić
urządzenia pomiarowego, statyw musi być transportowany w
pozycji pionowej i nie wolno go np. przekładać poziomo przez
ramię.

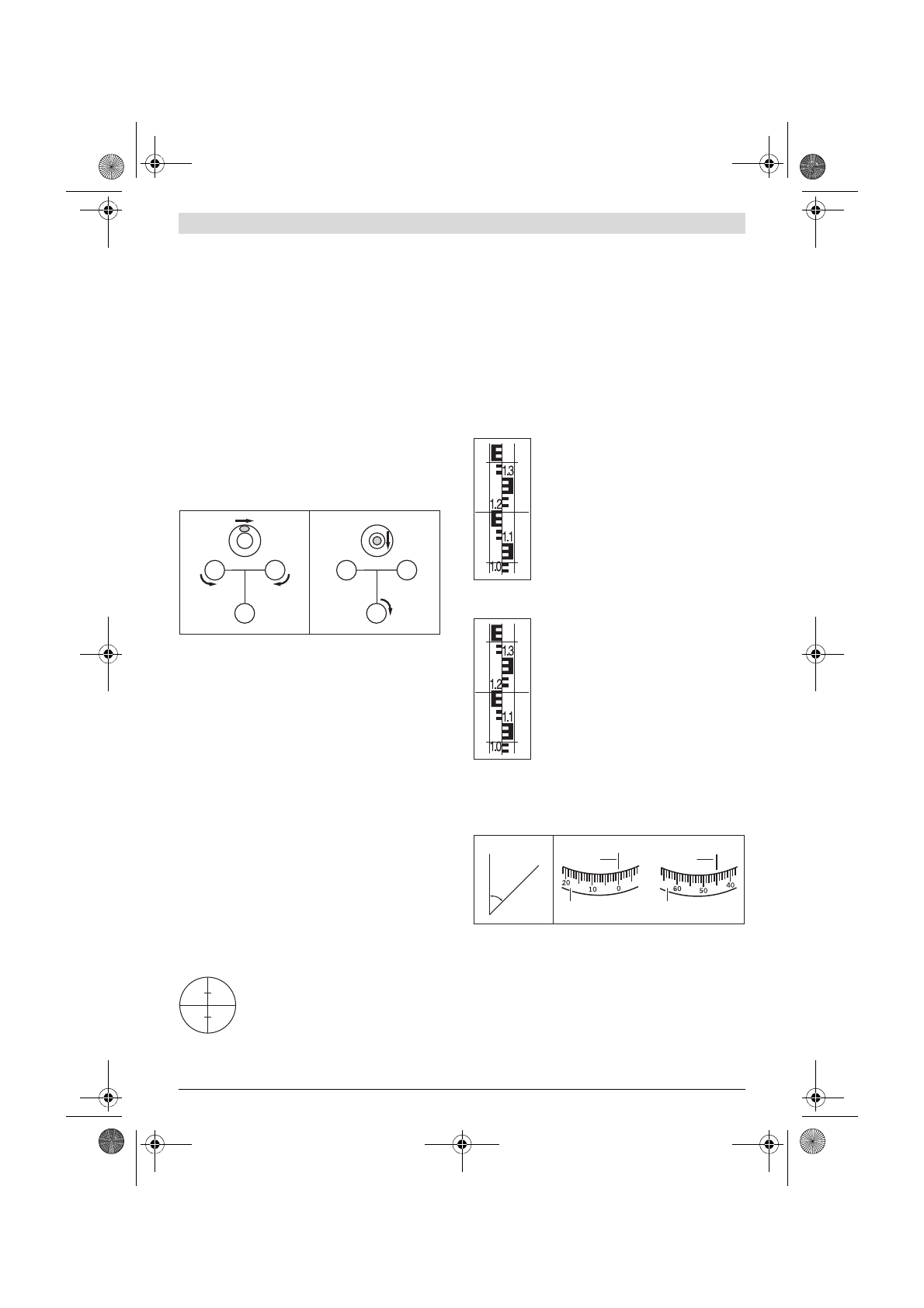

Ustawianie urządzenia pomiarowego

Ustawić urządzenie pomiarowe za pomocą śrub poziomują-
cych

12

 tak, aby pęcherzyk powietrza znajdował się dokład-

nie pośrodku libelli pudełkowej

7

.

Obracając śrubami poziomującymi

A

 i

B

 należy ustawić pę-

cherzyk powietrza dokładnie pośrodku tych śrub. Następnie
należy obracać trzecią śrubę poziomującą

C

 tak długo, aż pę-

cherzyk powietrza znajdzie się dokładnie pośrodku libelki pu-
dełkowej.

Po ustawieniu się libelli pudełkowej, pozostałe odchylenia
urządzenia pomiarowego od poziomu zostaną wyrównane
przez kompensator.

Podczas pracy należy regularnie kontrolować (np. spogląda-
jąc do lusterka

3

), czy pęcherzyk powietrza nadal znajduje się

pośrodku libelli pudełkowej.

Centrowanie urządzenia pomiarowego nad punktem od-
niesienia na podłożu

W razie potrzeby możliwe jest centrowanie urządzenia pomia-
rowego nad punktem odniesienia na podłożu. W tym celu na-
leży zawiesić pion

20

 na śrubie ustalającej statywu. Ustawić

urządzenie pomiarowe tak, aby znajdowało się ono mniej wię-
cej nad namierzonym punktem odniesienia na podłożu, prze-
suwając w tym celu urządzenie pomiarowe lub statyw albo
przestawiając statyw.

Ogniskowanie lunety

Zdjąć pokrywkę z obiektywu

1

.

Skierować lunetę w kierunku jasnego obiektu
lub przytrzymać białą kartkę papieru przed
obiektywem

1

. Następnie przekręcać okular

6

,

dopóki siatka nie będzie wyraźnie widoczna i
ciemnoczarna.

Skierować lunetę na łatę niwelacyjną, w razie potrzeby za po-
mocą zgrubnego celownika optycznego

2

. Następnie obracać

pokrętłem ogniskującym

16

 tak, aby pole podziału było do-

brze widoczne. Obracając śrubą mikrometryczną

14

, ustawić

siatkę celowniczą dokładnie pośrodku łaty niwelacyjnej.

W przypadku dobrze zogniskowanej lunety siatka celownicza
i obrazek na łacie niwelacyjnej nie powinny się przesuwać
przy ruchu oka za okularem.

Funkcje pomiaru

Łatę niwelacyjną należy zawsze ustawiać w idealnie pionowej
pozycji. Skierować nastawione i zogniskowane urządzenie
pomiarowe na łatę niwelacyjną, tak aby siatka celownicza le-
żała pośrodku łaty niwelacyjnej.

Odczyt wysokości

Odczytać wysokość na łacie niwelacyjnej przy
środkowej kresce tarczy celowniczej.

Pomierzona wysokość na obrazku wynosi:
1,195 m.

Pomiar odległości

Wycentrować urządzenie pomiarowe nad
punktem, od którego ma zostać mierzona odle-
głość.

Odczytać wysokość na łacie niwelacyjnej przy
górnej i dolnej kresce tarczy celowniczej. Po-
mnożyć różnicę obu wysokości przez 100, aby
otrzymać odległość urządzenia pomiarowego
od łaty niwelacyjnej.

Pomierzona odległość na obrazku wynosi:
(1,347 m – 1,042 m) x 100 = 30,5 m.

Pomiar kątów

Wycentrować urządzenie pomiarowe nad punktem, od które-
go ma zostać pomierzony kąt.

Skierować urządzenie pomiarowe na punkt

A

. Obrócić koło

poziome

10

 tak, aby punktem zerowym skierowane było do

znacznika odczytu

9

. Następnie skierować urządzenie pomia-

rowe na punkt

B

. Odczytać kąt na znaczniku

9

.

GOL 20 D/GOL 26 D/GOL 32 D:  Kąt  pomierzony  w  przykła-
dzie: 45 °.

GOL 20 G/GOL 26 G/GOL 32 G: Kąt pomierzony w przykła-
dzie: 45 gon.

C

B

A

C

B

A

2.

1.

A

B

A

B

x°

9

10

9

10
