Italiano |
27
Bosch Power Tools
1 609 92A 271 | (8.11.16)

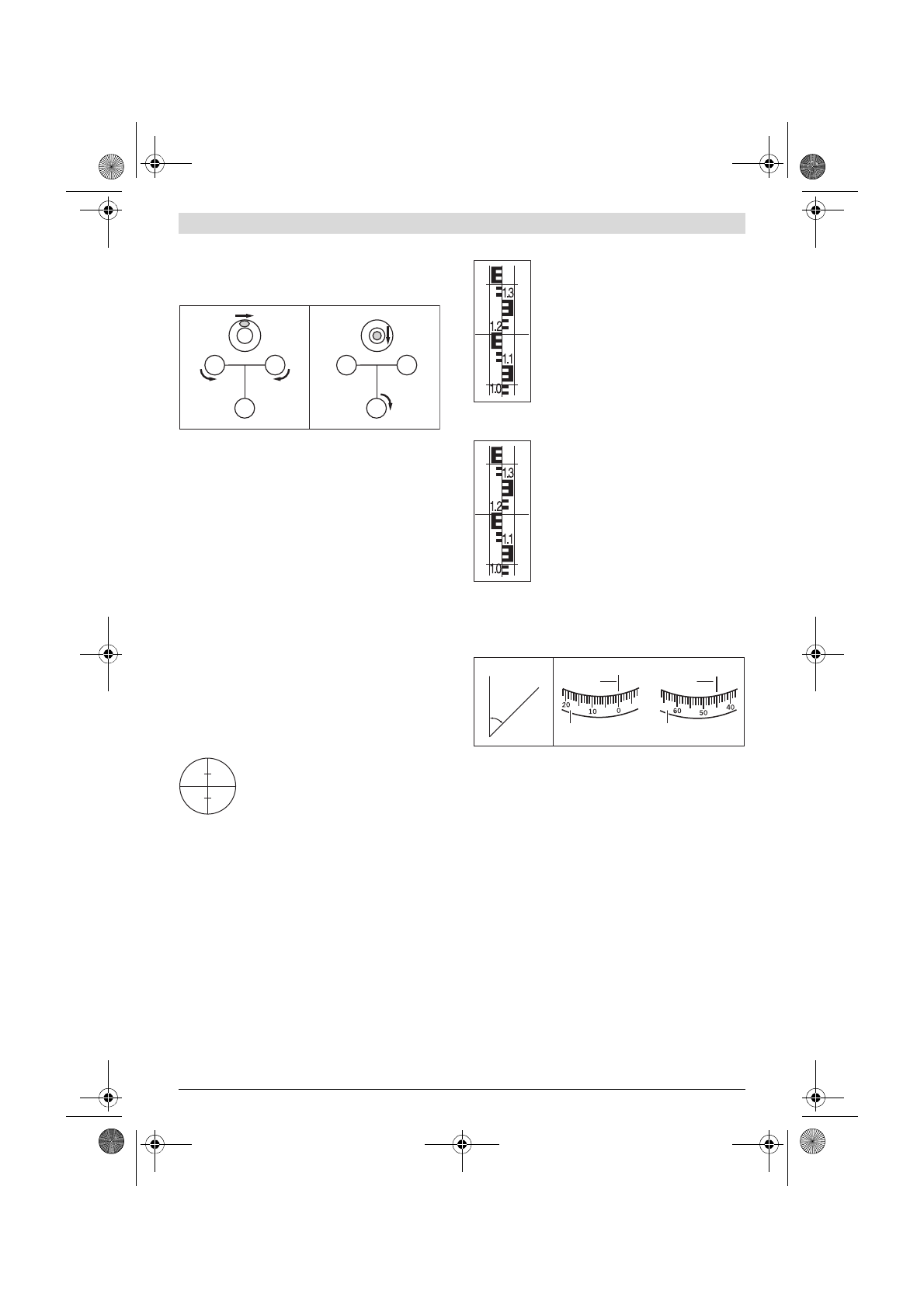

Allineamento dello strumento di misura
Con l’ausilio delle rotelline di livellamento
12
allineare lo stru-
mento di misura in modo che la bolla d’aria si trovi al centro
della livella circolare
7
.
Ruotando le prime due rotelline di livellamento
A
e
B
portare
la bolla d’aria in una posizione centrale tra entrambe queste
rotelline. Ruotare quindi la terza rotellina di livellamento
C
fi-
no a quando la bolla d’aria si trova al centro della livella circo-
lare.
Dopo la stabilizzazione della livella circolare, ev. divergenze
ancora presenti dalla linea orizzontale dello strumento di mi-
sura vengono compensate dal comparatore.
Durante il lavoro controllare regolarmente (p. es. guardando
nello specchio della livella
3
), se la bolla d’aria si trova ancora
al centro della livella circolare.
Centratura dello strumento di misura sopra un punto del
terreno
In caso di necessità centrare lo strumento di misura sopra un
punto del terreno. Per questa operazione appendere il filo a
piombo
20
alla vite di arresto del treppiede. Allineare lo stru-
mento di misura sopra al punto del terreno spostando lo stru-
mento di misura sul treppiede oppure regolando il treppiede
stesso.
Messa a fuoco del cannocchiale
Togliere il coperchio di protezione dall’obiettivo
1
.
Puntare il cannocchiale su un obiettivo chiaro
oppure tenere un foglio di carta bianco davanti
all’obiettivo
1
. Ruotare sull’oculare
6
fino a
quando il reticolo è visibile in modo nitido e in
nero.
Puntare il cannocchiale sulla stadia di livellamento, se neces-
sario con l’ausilio del congegno di mira approssimativa
2
.
Ruotare sulla manopola per la messa a fuoco
16
fino a quando
il campo di gradazione è visibile in modo nitido. Ruotando
l’azionamento di precisione laterale
14
, allineare precisamen-
te il reticolo al centro della stadia di livellamento.
Se il cannocchiale é stato messo a fuoco correttamente, il re-
ticolo e l’immagine della stadia di livellamento non devono
spostarsi uno verso l’altra se vien mosso l’occhio dietro
all’obiettivo.
Funzioni di misurazione
Posizionare sempre precisamente la stadia di livellamento in
modo verticale. Puntare lo strumento di misura allineato e
messo a fuoco sulla stadia di livellamento in modo che il reti-
colo si trovi al centro della stadia di livellamento.
Lettura dell’altezza
Leggere l’altezza sulla stadia di livellamento al
trattino centrale del reticolo.
Altezza misurata nella figura: 1,195 m.
Misurazione della distanza
Centrare lo strumento di misura sopra il punto
a partire dal quale deve essere misurata la di-
stanza.
Leggere l’altezza sulla stadia di livellamento al
trattino superiore ed inferiore del reticolo.
Moltiplicare la differenza di entrambe le altez-
ze per 100 per ottenere la distanza dallo stru-
mento di misura alla stadia di livellamento.
Distanza misurata nella figura:
(1,347 m – 1,042 m) x 100 = 30,5 m.
Misura di un angolo
Centrare lo strumento di misura sopra il punto a partire dal
quale deve essere misurato l’angolo.
Puntare lo strumento di misura sul punto
A
. Ruotare il cerchio
azimutale
10
con il punto zero verso la linea di fede
9
. Puntare
quindi lo strumento di misura sul punto
B
. Leggere l’angolo
sulla linea di fede
9
.
GOL 20 D/GOL 26 D/GOL 32 D: Nell’esempio angolo misura-
to: 45 °.
GOL 20 G/GOL 26 G/GOL 32 G: Nell’esempio angolo misura-
to: 45 gon.
Controllo della precisione dello strumento di
misura
Prima dell’inizio di ogni lavoro e dopo un lungo trasporto dello
strumento di misura controllare la precisione di livellamento e
la precisione di indicazione dello strumento stesso.
Controllo della livella circolare
Con l’ausilio delle rotelline di livellamento
12
allineare lo stru-
mento di misura in modo che la bolla d’aria si trovi al centro
della livella circolare
7
.
Ruotare il cannocchiale di 180 °. Se la bolla d’aria non si trova
più al centro della livella circolare
7
, la livella circolare deve
essere regolata di nuovo.
C
B
A
C
B
A
2.
1.
A
B
A
B
x°
9
10
9
10
OBJ_BUCH-1239-005.book Page 27 Tuesday, November 8, 2016 2:22 PM
