Bahasa Indonesia |
139
Bosch Power Tools
1 609 92A 271 | (8.11.16)

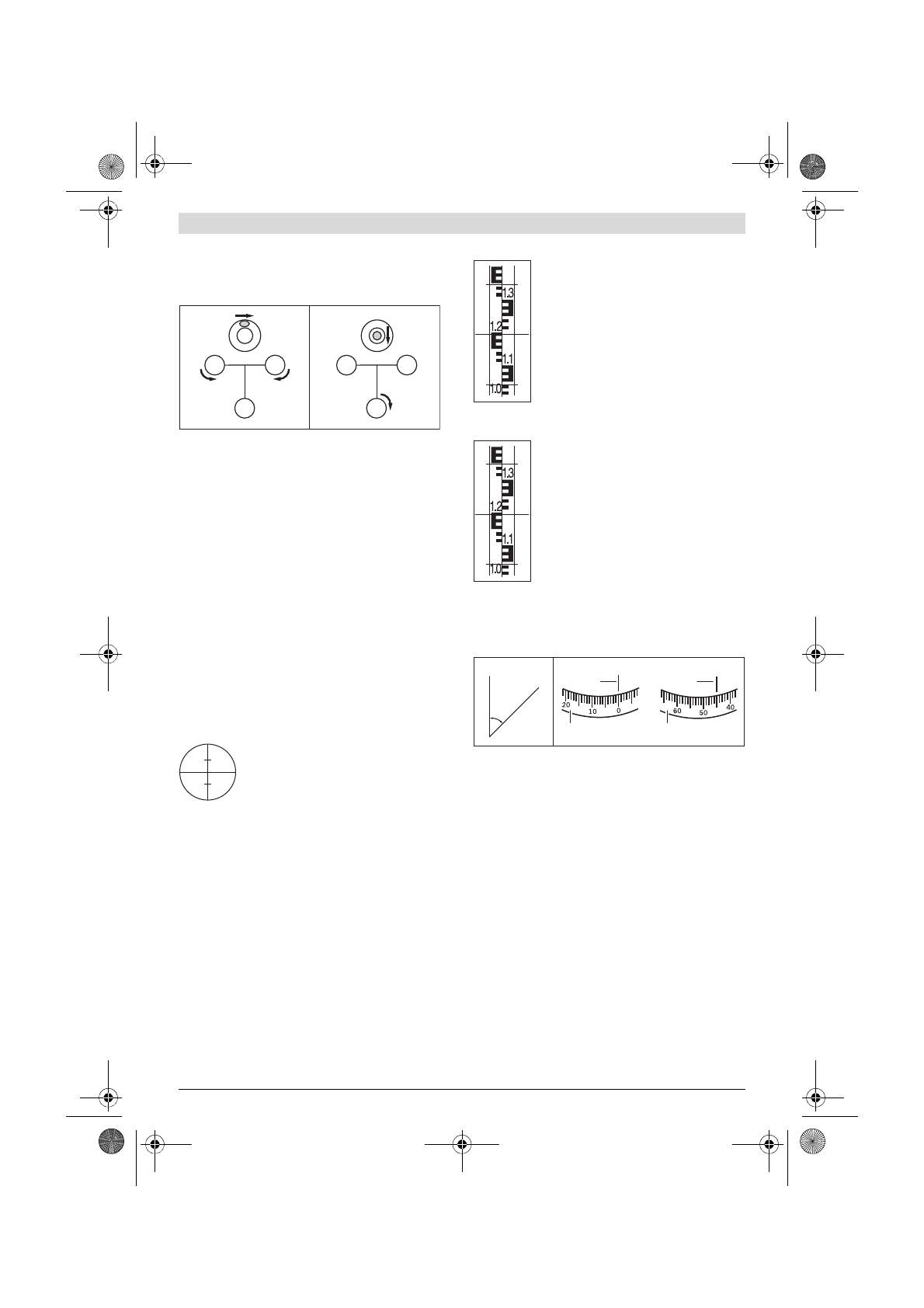

Menyetel alat pengukur
Setelkan alat pengukur dengan memutarkan kaki-kaki yang
bisa diulir
12
sedemikian, sampai gelembung udara berada di
tengah dari mata waterpas yang bulat
7
.
Tempatkan gelembung udara, dengan cara memutarkan
kedua kaki yang bisa diulir
A
dan
B
, ke kedudukan di tengah di
antara kedua kaki yang bisa diulir. Kemudian putarkan kaki
ketiga yang bisa diulir
C
, sampai gelembung udara berada di
pusat dari mata waterpas yang bulat.
Setelah gelembung udara di mata waterpas yang bulat tidak
goyang lagi, ketidak tepatan alat pengukur dari bidang
horisontal disetelkan oleh kompensator.
Selama menggunakan alat pengukur, periksalah secara
berkala (misalnya dengan melihat pada kaca dari mata
waterpas
3
), apakah gelembung udara masih berada di pusat
dari mata waterpas.
Memusatkan alat pengukur di atas titik di tanah
Jika perlu, pusatkan alat pengukur di atas titik di tanah. Untuk
melakukannya, gantungkan tali timbangan tegak lurus
20
pada baut pengunci dari tripod. Setelkan alat pengukur di
atas titik di tanah, dengan cara menggesarkan alat pengukur
yang berada pada tripod atau merubah penyetelan tripod.
Memfokuskan teropong
Lepaskan kap pelindung dari obyektif
1
.
Bidikkan teropong pada obyek yang cerah atau
tempatkan satu lembar kertas yang putih di
depan obyektif
1
. Putarkan okular
6
, sampai
tanda silang terlihat jelas dan hitam pekat.
Bidikkan teropong pada rambu ukur, jika perlu dengan
bantuan pedoman untuk mengarahkan
2
. Putarkan knop
untuk memfokuskan
16
, sampai bidang skala pada rambu
ukur terlihat jelas. Dengan cara memutar roda di samping
untuk penyetelan halus
14
, arahkan tanda silang sampai
berada persis di tengah rambu ukur.
Jika teropong difokuskan dengan betul, tanda silang dan
gambar dari rambu ukur tidak boleh saling tergeser, jika mata
di belakang okular digerakkan.
Fungsi-fungsi pengukuran
Pasangkan rambu ukur selalu tepat tegak lurus. Bidikkan alat
pengukur yang sudah disetelkan dan difokuskan pada rambu
ukur, sehingga tanda silang berada pada tengah-tengah dari
rambu ukur.
Membaca ketinggian
Bacalah ketinggian pada rambu ukur pada
garis tengah dari tanda silang.
Ketinggian yang diukur pada gambar adalah:
1,195 m.
Mengukur jarak
Pusatkan alat pengukur di atas titik yang
dijadikan titik pangkal dari pengukuran jarak.
Bacakan ketinggian pada rambu ukur pada
garis atas dan garis bawah dari tanda silang.
Kalikan selisih dari kedua ketinggian yang
diukur dengan 100, untuk mendapatkan jarak
antara alat pengukur dan rambu ukur.
Jarak yang diukur pada gambar adalah:
(1,347 m – 1,042 m) x 100 = 30,5 m.
Mengukur sudut
Pusatkan alat pengukur di atas titik yang dijadikan titik
pangkal dari sudut yang diukur.
Arahkan alat pengukur pada titik
A
. Putarkan lingkaran
horisontal
10
sampai titik nol berada pada petanda dari
lingkaran horisontal
9
. Kemudian arahkan alat pengukur pada
titik
B
. Bacakan besarnya sudut pada petanda lingkaran
horisontal
9
.
GOL 20 D/GOL 26 D/GOL 32 D: Besarnya sudut pada contoh
adalah: 45 °.
GOL 20 G/GOL 26 G/GOL 32 G: Besarnya sudut pada contoh
adalah: 45 gon.
Memeriksa ketepatan alat pengukur
Setiap kali sebelum mulai menggunakan alat pengukur serta
setelah alat pengukur diangkut ke tempat yang jauh,
periksalah ketepatan penyetelan dan pengukurannya.
Memeriksa mata waterpas yang bulat
Setelkan alat pengukur dengan memutarkan kaki-kaki yang
bisa diulir
12
sedemikian, sampai gelembung udara berada di
tengah dari mata waterpas yang bulat
7
.
Putarkan teropong sebesar 180 °. Jika gelembung udara kini
tidak berada di pusat mata waterpas yang bulat
7
, mata
waterpas yang bulat harus disetelkan ulang.
C
B
A
C
B
A
2.
1.
A
B
A
B
x°
9
10
9
10
OBJ_BUCH-1239-005.book Page 139 Tuesday, November 8, 2016 2:22 PM
