32
| Nederlands
1 609 92A 271 | (8.11.16)
Bosch Power Tools

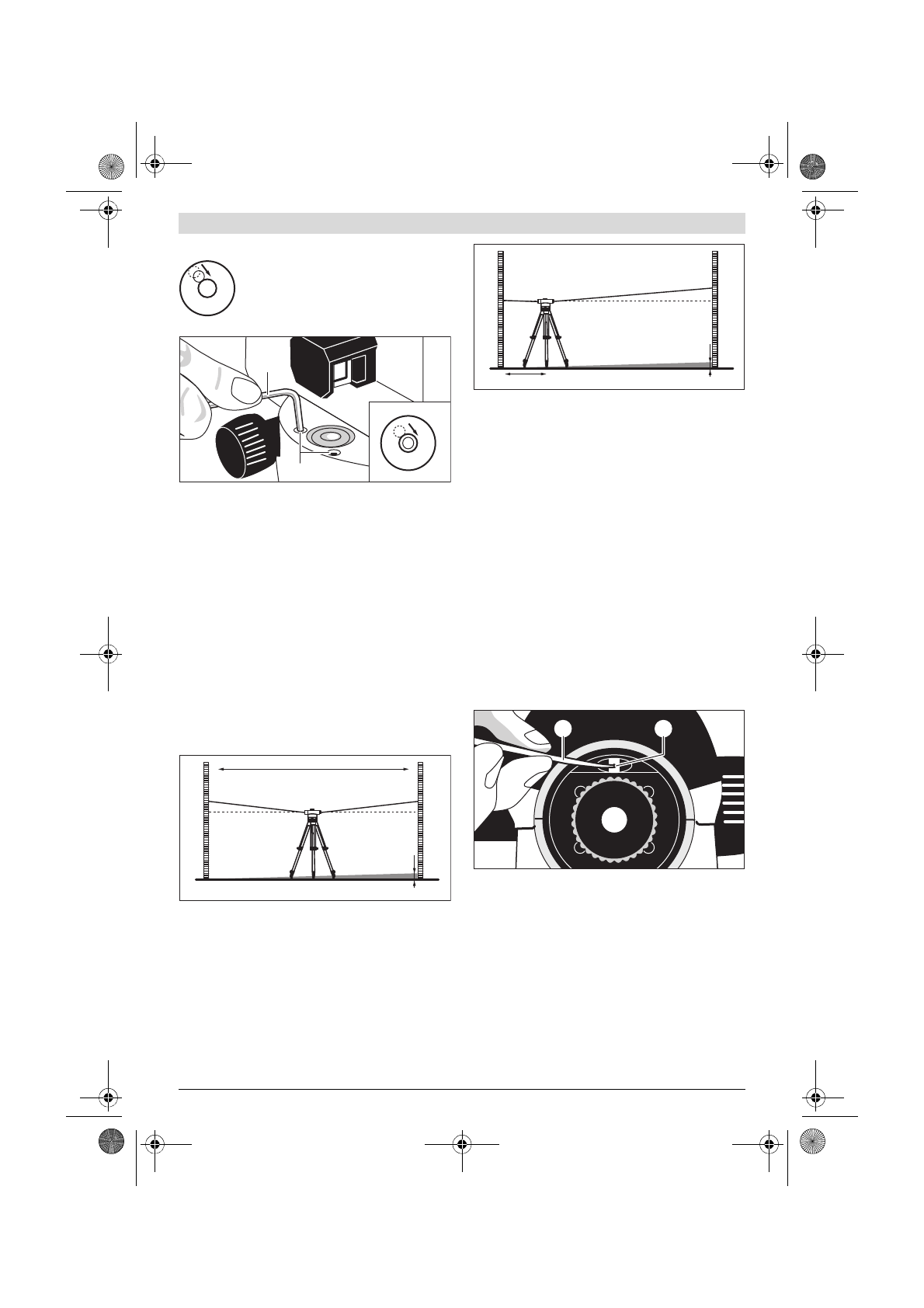

Dooslibel bijstellen
Breng de luchtbel van de dooslibel
7
door het
draaien van de voetschroeven
12
in een posi-
tie midden tussen de eindpositie van de con-
trole en het midden van de dooslibel.
Draai met de inbussleutel
17
de instelschroeven
11
tot de
luchtbel zich in het midden van de dooslibel bevindt.
Controleer de dooslibel door de kijker 180 ° te draaien. Her-
haal de instelling indien nodig of neem eventueel contact op
met de klantenservice van Bosch.
Compensator controleren
Meet na het afstellen en scherpstellen van het meetgereed-
schap de hoogte aan een referentiepunt. Druk vervolgens op
de vergrendelingsknop
8
van de compensator en laat deze
weer los. Meet opnieuw de hoogte aan het referentiepunt.
Komen beide hoogten niet nauwkeurig overeen, laat het
meetgereedschap dan door een Bosch-klantenservice repa-
reren.
Draadkruis controleren
Voor de controle heeft u een meettraject van ca. 30 m lengte
nodig. Stel het meetgereedschap in het midden en de water-
paslatten
A
en
B
aan beide uiteinden van het meettraject op.
Na het afstellen en scherpstellen van het meetgereedschap
leest u de hoogte aan beide waterpaslatten af. Bereken het
verschil
d
tussen de hoogte
a
1
op de waterpaslat
A
en de
hoogte
b
1
op de waterpaslat
B
.
Voorbeeld:
a
1
= 1,937 m
b
1
= 1,689 m
a
1
–
b
1
= 1,937 m – 1,689 m = 0,248 m =
d
Stel het meetgereedschap op ca. 1 m afstand van waterpaslat
A
op. Na het afstellen en focusseren van het meetgereed-
schap leest u de hoogte
a
2
op de waterpaslat
A
af.
Trek de eerder berekende waarde
d
van de gemeten hoogte
a
2
af om de gewenste waarde voor de hoogte
b
2
op de water-
paslat
B
te verkrijgen.
Meet de hoogte
b
2
op de waterpaslat
B
. Wijkt de gemeten
waarde meer dan 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G)
resp. 2 mm (GOL 32 D/G) van de berekende gewenste waar-
de af, moet het draadkruis worden bijgesteld.
Voorbeeld:
a
2
= 1,724 m
d
= 0,248 m
a
2
–
d
= 1,724 m – 0,248 m = 1,476 m
GOL 20 D/G: De hoogte
b
2
moet bij de meting 1,476 m
± 6 mm bedragen.
GOL 26 D/G: De hoogte
b
2
moet bij de meting 1,476 m
± 3 mm bedragen.
GOL 32 D/G: De hoogte
b
2
moet bij de meting 1,476 m
± 2 mm bedragen.
Draadkruis bijstellen
Schroef de oculairafdekking
4
los. Draai met de instelstift
18
de instelschroef
5
in resp. tegen de richting van de wijzers van
de klok tot bij de meting op de waterpaslat
B
de berekende ge-
wenste waarde voor de hoogte
b
2
bereikt wordt.
Schroef de oculairafdekking
4
weer vast.
Voorbeeld:
Bij de meting van
b
2
moet de waarde 1,476 m worden inge-
steld.
Controleer het draadkruis nogmaals. Herhaal de instelling in-
dien nodig of neem eventueel contact op met de klantenser-
vice van Bosch.
17
11
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
A
B
1 m
a
2
b
2
a
2
– d = b
2
d
18
5
OBJ_BUCH-1239-005.book Page 32 Tuesday, November 8, 2016 2:22 PM
