| Lietuviškai
1 609 92A 271 | (8.11.16)
Bosch Power Tools

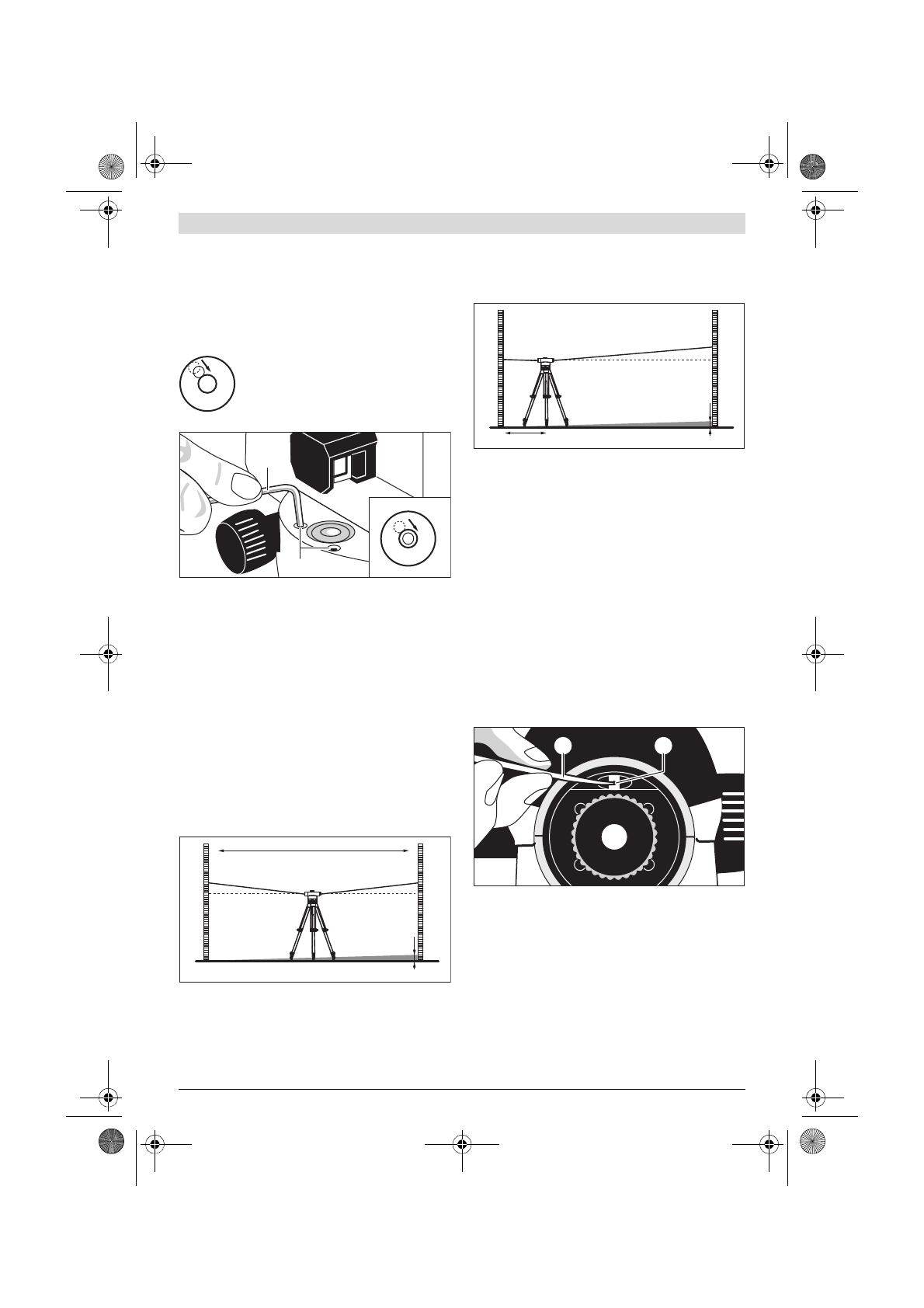

Sferinio gulsčiuko tikrinimas
Matavimo prietaisą reguliuojamomis kojelėmis
12
išlyginkite
taip, kad burbulėlis būtų sferinio gulsčiuko
7
centre.
Pasukite teleskopą 180 ° kampu. Jei burbulėlis pasislinkęs iš
cilindrinio gulsčiuko
7
centro, cilindrinį gulsčiuką reikia sure-
guliuoti.
Cilindrinio gulsčiuko reguliavimas
Cilindrinio gulsčiuko
7
burbulėlį, sukdami re-
guliuojamas kojeles
12
, nustatykite į vidurį
tarp patikros operacijos galinės padėties ir
centro.
Šešiabriauniu raktu
17
sukite reguliavimo varžtą
11
, kol bur-
bulėlį nustatysite į cilindrinio gulsčiuko centrą.
Patikrinkite cilindrinį gulsčiuką, teleskopą pasukę 180 ° kam-
pu. Jie reikia, reguliavimo operaciją pakartokite arba kreipki-
tės į Bosch klientų aptarnavimo skyrių.
Kompensatoriaus tikrinimas
Matavimo prietaisą išlyginę ir sufokusavę, išmatuokite aukštį
ties atskaitos tašku. Tada paspauskite kompensatoriaus blo-
kavimo mygtuką
8
ir vėl jį atleiskite. Vėl išmatuokite aukštį ties
atskaitos tašku.
Jei abu aukščiai tiksliai nesutampa, dėl matavimo prietaiso re-
monto kreipkitės į Bosch klientų aptarnavimo skyrių.
Susikertančių linijų tikrinimas
Norint atlikti patikrinimą, reikia apie 30 m ilgio matavimo ats-
tumo. Matavimo prietaisą pastatykite viduryje, o niveliavimo
karteles
A
ir
B
abiejuose matavimo atstumo galuose.
Matavimo prietaisą išlyginę ir sufokusavę, pažiūrėkite rodomą
aukštį abiejose niveliavimo kartelėse. Apskaičiuokite skirtu-
mą
d
tarp aukščio
a
1
ant niveliavimo kartelės
A
ir aukščio
b
1
ant niveliavimo kartelės
B
.
Pavyzdžiui:
a
1
= 1,937 m
b
1
= 1,689 m
a
1
–
b
1
= 1,937 m – 1,689 m = 0,248 m =
d
Matavimo prietaisą pastatykite apie 1 m atstumu nuo nivelia-
vimo kartelės
A
. Matavimo prietaisą išlyginę ir sufokusavę,
pažiūrėkite aukštį
a
2
ant niveliavimo kartelės
A
.
Prieš tai apskaičiuotą vertę
d
atimkite iš išmatuoto aukščio
a
2
,
kad gautumėte aukščio
b
2
ant niveliavimo kartelės
B
užduotą-
ją vertę.
Išmatuokite aukštį
b
2
ant niveliavimo kartelės
B
. Jei išmatuota
vertė daugiau kaip 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G)
ar 2 mm (GOL 32 D/G) skiriasi nuo apskaičiuotos užduoto-
sios vertės, susikertančias linijas reikia nustatyti iš naujo.
Pavyzdžiui:
a
2
= 1,724 m
d
= 0,248 m
a
2
–
d
= 1,724 m – 0,248 m = 1,476 m
GOL 20 D/G: aukštis
b
2
turi būti 1,476 m ± 6 mm.
GOL 26 D/G: aukštis
b
2
turi būti 1,476 m ± 3 mm.
GOL 32 D/G: aukštis
b
2
turi būti 1,476 m ± 2 mm.
Susikertančių linijų reguliavimas
Nuimkite okuliaro dangtelį
4
. Reguliavimo virbu
18
sukite re-
guliavimo varžtą
5
pagal arba prieš laikrodžio rodyklę, kol bus
pasiekta matuojant ant niveliavimo kartelės
B
apskaičiuota
aukščio
b
2
užduotoji vertė.
Vėl užsukite okuliaro dangtelį
4
.
Pavyzdžiui:
Matuojant
b
2
, turi būti nustatyta 1,476 m vertė.
Dar kartą patikrinkite susikertančias linijas. Jie reikia, regulia-
vimo operaciją pakartokite arba kreipkitės į Bosch klientų ap-
tarnavimo skyrių.
17
11
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
A
B
1 m
a
2
b
2
a
2
– d = b
2
d
18
5
OBJ_BUCH-1239-005.book Page 120 Tuesday, November 8, 2016 2:22 PM
