 Hrvatski |

107

Bosch Power Tools

1 609 92A 271 | (8.11.16)

Rad



Prije svakog početka rada kao i nakon duljeg transpor-
ta mjernog alata provjerite točnost nivelacije i točnost
pokazivanja mjernog alata.



Zaštitite mjerni alat od vlage i izravnog djelovanja sun-
čevih zraka.



Mjerni alat ne izlažite ekstremnim temperaturama ili
oscilacijama temperature.

Ne ostavljajte ga npr. dulje vri-

jeme u automobilu. Kod većih temperaturnih oscilacija,
prije nego što ćete ga pustiti u rad, ostavite mjerni alat da
se prvo temperira. Kod ekstremnih temperatura ili oscilaci-
ja temperature može se smanjiti preciznost mjernog alata.



Izbjegavajte bilo kakve udarce ili padove mjernog ala-
ta.

Nakon jačih vanjskih djelovanja na mjerni alat, prije

daljnjeg rada uvijek trebate provjeriti točnost (vidjeti »Pro-
vjera točnosti mjernog alata«, stranica 108).



Mjerni alat spremite u isporučeni kovčeg ako ćete ga
transportirati na veće udaljenosti (npr. u automobilu).
Pazite na ispravan položaj mjernog alata u kovčegu.

Kod spremanja u kovčeg blokira se kondenzator, jer bi se
inače mogao oštetiti kod većih gibanja.

Postavljanje/izravnavanje mjernog alata

Montaža na stativ

Mjerni alat postavite u stabilan i siguran položaj, kako se ne bi
prevrnuo ili klizao. Mjerni alat sa stezačem stativa

13

 stavite

na navoj stativa i mjerni alat stegnite sa zapornim vijkom sta-
tiva.

Grubo izravnajte stativ.

Na kraćim dionicama mjerni alat se može nositi montiran na
stativ. Kako se mjerni alat kod toga ne bi oštetio, stativ se kod
transporta mora držati okomito i ne smije se npr. uzdužno sta-
viti preko ramena.

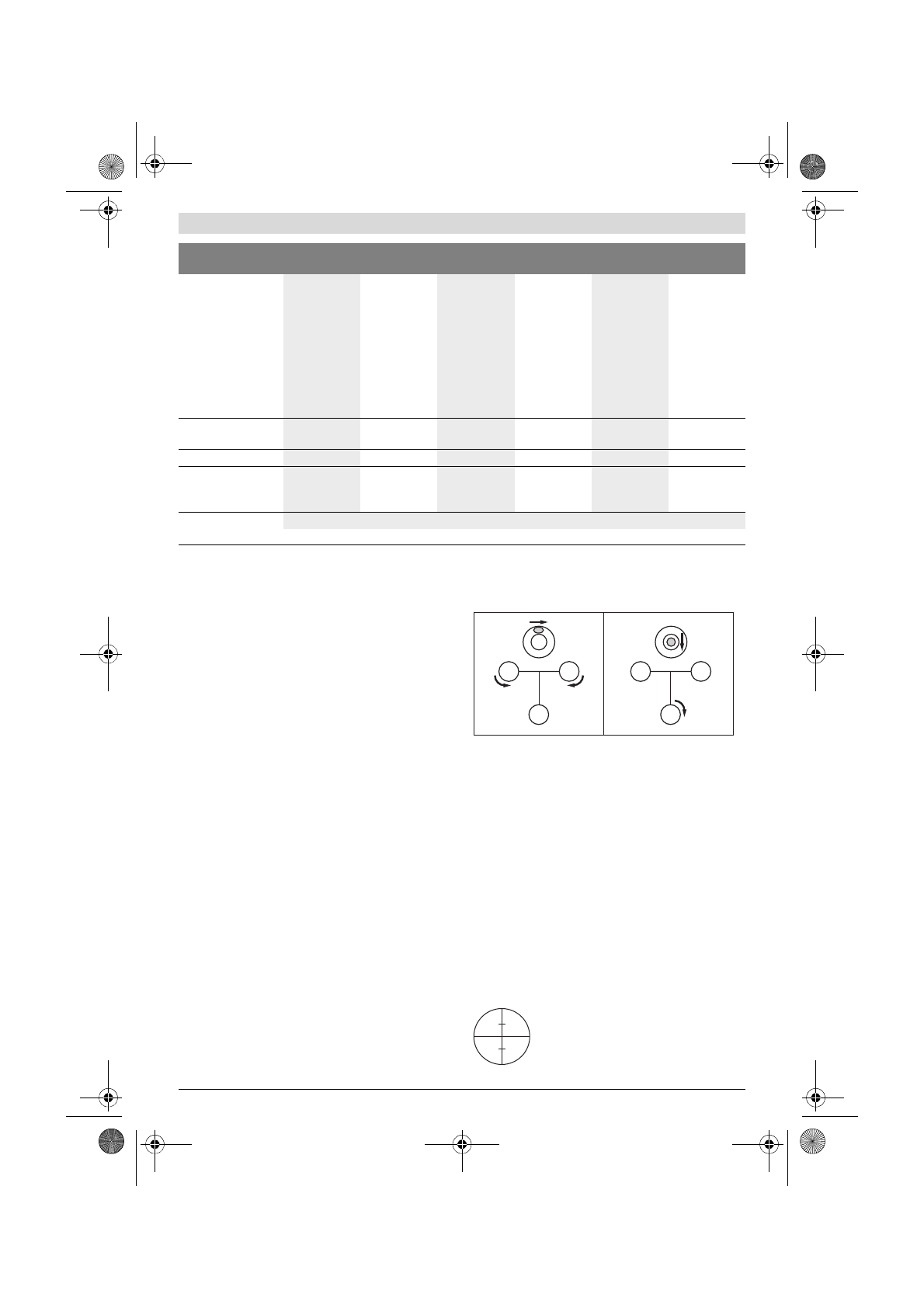

Izravnavanje mjernog alata

Izravnajte mjerni alat pomoću vijaka stopala

12

 tako da se

zračni mjehurić nalazi u centru kružne libele

7

.

Dovedite zračni mjehurić okretanjem prva dva vijka stopala

A

i

B

 u srednji položaj između oba ova vijka. Nakon toga okrenite

treći vijak stopala

C

, sve dok se zračni mjehurić ne nađe u cen-

tru kružne libele.

Nakon uigravanja kružne libele, još postojeća odstupanja
mjernog alata od horizontale kompenziraju se pomoću kom-
penzatora.

Tijekom rada redovito kontrolirajte (npr. pogledom u zrcalo li-
bele

3

), da li se zračni mjehurić još nalazi u centru kružne libe-

le.

Centriranje mjernog alata iznad podne točke

Prema potrebi centrirajte mjerni alat iznad jedne podne toč-
ke. U tu svrhu objesite visak

20

 na zaporni vijak stativa. Izrav-

najte mjerni alat iznad podne točke, tako da mjerni alat poma-
knete na stativu ili regulirate stativ.

Fokusiranje dalekozora

Skinite zaštitnu kapu sa objektiva

1

.

Usmjerite dalekozor na jedan svijetli objekt ili
stavite komad bijelog papira ispred objektiva

1

. Okrećite na okularu

6

, sve dok se nitni križ

može vidjeti oštro i dubinski crno.

Dalekozor
– Slika
– Povećanje
– Vidno  polje
– Promjer  objektiva
– Minimalna mjerna

dionica

– Faktor

multiplikacije

– Konstanta  zbrajanja

uspravno

20x

1 °30´

36 mm

0,3 m

100

0

uspravno

20x

1 °30´

36 mm

0,3 m

100

0

uspravno

26x

1 °30´

36 mm

0,3 m

100

0

uspravno

26x

1 °30´

36 mm

0,3 m

100

0

uspravno

32x

1 °30´

36 mm

0,3 m

100

0

uspravno

32x

1 °30´

36 mm

0,3 m

100

0

Podjela horizontalnog
kruga

1 °

1 gon

1 °

1 gon

1 °

1 gon

Pričvršćenje stativa

5/8"

5/8"

5/8"

5/8"

5/8"

5/8"

Težina odgovara
EPTA-Procedure
01:2014

1,5 kg

1,5 kg

1,5 kg

1,5 kg

1,5 kg

1,5 kg

Vrsta zaštite

IP 54 (zaštićen od prašine i prskanja vode)

Optički nivelacijski
uređaj

GOL 20 D

GOL 20 G

GOL 26 D

GOL 26 G

GOL 32 D

GOL 32 G

Za jednoznačno identificiranje vašeg mjernog alata služi serijski broj

15

 na tipskoj pločici.

C

B

A

C

B

A

2.

1.
