 Ελληνικά |

93

Bosch Power Tools

1 619 929 L21 | (12.9.13)

Σύμβολα

Τα σύμβολα που ακολουθούν μπορεί να έχουν σημασία για το
χειρισμό του ηλεκτρικού εργαλείου σας. Παρακαλούμε αποτυ-
πώστε στο μυαλό σας τα σύμβολα και τη σημασία τους. Η σωστή
ερμηνεία των συμβόλων συμβάλλει στον καλύτερο και ασφαλέ-
στερο χειρισμό του ηλεκτρικού σας εργαλείου.

Περιγραφή του προϊόντος και της ισχύ-
ος του

Διαβάστε όλες τις υποδείξεις ασφαλείας
και τις οδηγίες.

Αμέλειες κατά την τήρηση των

υποδείξεων ασφαλείας και των οδηγιών μπο-
ρεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά
ή/και σοβαρούς τραυματισμούς.

Χρήση σύμφωνα με τον προορισμό

Το ηλεκτρικό εργαλείο προορίζεται, σε συνδυασμό με τα κατάλ-
ληλα εργαλεία, για τρύπημα σε ξύλα, μέταλλα καθώς και σε πλα-
στικά υλικά.

Το φως αυτού του ηλεκτρικού εργαλείου προορίζεται για τον
απευθείας φωτισμό της περιοχής εργασίας του ηλεκτρικού ερ-
γαλείου και δεν είναι κατάλληλο για φωτισμό χώρου στο σπίτι.

Απεικονιζόμενα στοιχεία

Η αριθμοδότηση των απεικονιζόμενων στοιχείων βασίζεται
στην απεικόνιση του ηλεκτρικού εργαλείου στις σελίδες με τα
γραφικά.

1

Πέλμα

2

Μοχλός ταχυσύσφιξης

3

Ταχυσφιγκτήρας

4

Κολόνα βάσης δραπάνου

5

Οδοντωτή ράβδος

6

Διάγραμμα αριθμού στροφών

7

Λαβή σύσφιξης της ρύθμισης ύψους

8

Λαβή σύσφιξης του οδηγού βάθους

9

Οδηγός βάθους

10

Προειδοποιητική πινακίδα λέιζερ

11

Τροχός

12

Μονάδα μετάδοσης κίνησης

13

Διακόπτης ON/OFF με λειτουργία Quick-Stop

14

Οθόνη

15

Ρυθμιστής αριθμού στροφών

16

Ταχυτσόκ

17

Εργαλείο (παρελκόμενο) *

18

Τρύπες για συναρμολόγηση

19

Οδηγός παραλλήλων

20

Βίδες με μοχλό του οδηγού παραλλήλων

21

Διακόπτης επιλογής ταχυτήτων

22

Μονάδα φωτισμού και λέιζερ

23

Κλειδί τύπου Άλεν (4 mm)

24

Βίδα στερέωσης της κολόνας

25

Πίροι οδήγησης της κολόνας

26

Αυλάκωση οδήγησης του πέλματος

27

Δακτύλιος ασφαλείας

28

Δακτύλιος συγκράτησης

29

Κέλυφος σύσφιξης

30

Πλήκτρο Φωτισμός

31

Πλήκτρο Σταυρόνημα λέιζερ

32

Πλήκτρο ένδειξης/αριθμού στροφών/βάθους τρυπήματος

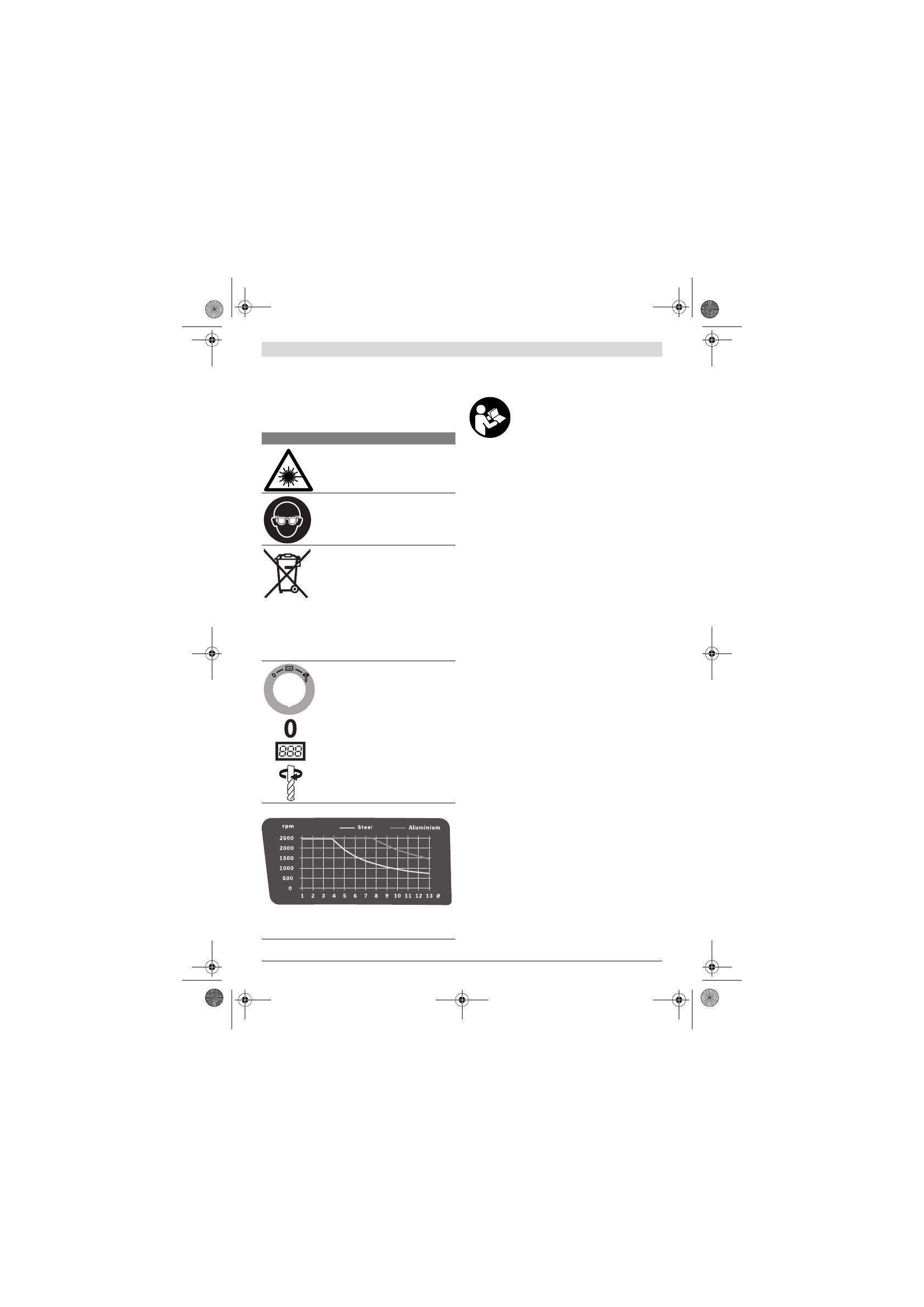

Σύμβολα και η σημασία τους



Ακτινοβολία λέιζερ
μην κοιτάζετε στην ακτίνα λέιζερ
Ακτινοβολία λέιζερ κατηγορίας 2



Φοράτε προστατευτικά γυαλιά.

Μην ρίχνετε τα ηλεκτρικά εργαλεία στα
απορρίμματα του σπιτιού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Κοινοτική Οδηγία
2012/19/EE σχετικά με τις παλαιές ηλεκτρι-
κές και ηλεκτρονικές συσκευές και τη μετα-
φορά της οδηγίας αυτής σε εθνικό δίκαιο δεν
είναι πλέον υποχρεωτικό τα άχρηστα ηλε-
κτρικά εργαλεία να συλλέγονται ξεχωριστά
για να ανακυκλωθούν με τρόπο φιλικό προς
το περιβάλλον.

Διακόπτης ON/OFF

Θέση εκτός λειτουργίας

Ενεργοποίηση της οθόνης

Τρύπημα

Διάγραμμα αριθμού στροφών

Το διάγραμμα δείχνει τον υπό ρύθμιση αριθμό στροφών (

rpm

)

σε εξάρτηση από τη διάμετρο του τρυπανιού (

Ø

σε mm) για τα

υλικά χάλυβα (

Steel

) και αλουμίνιο (

Aluminium

).
