 Hrvatski |

201

Bosch Power Tools

1 619 929 L21 | (12.9.13)



Ugrađeni laser ne zamijenite sa laserom nekog drugog
tipa.

Od lasera koji ne pripada ovom električnom alatu mo-

gu proizaći opasnosti za ljude.



Nikada ne ostavljajte električni alat prije nego što se
potpuno zaustavi.

Radni alat koji se vrti pod inercijom mo-

že uzrokovati ozljede.



Električni alat ne koristite sa oštećenim kabelom. Ošte-
ćeni kabel ne dodirujte i izvucite mrežni utikač ako bi se
kabel tijekom rada oštetio.

Oštećeni kabel povećava

opasnost od električnog udara.

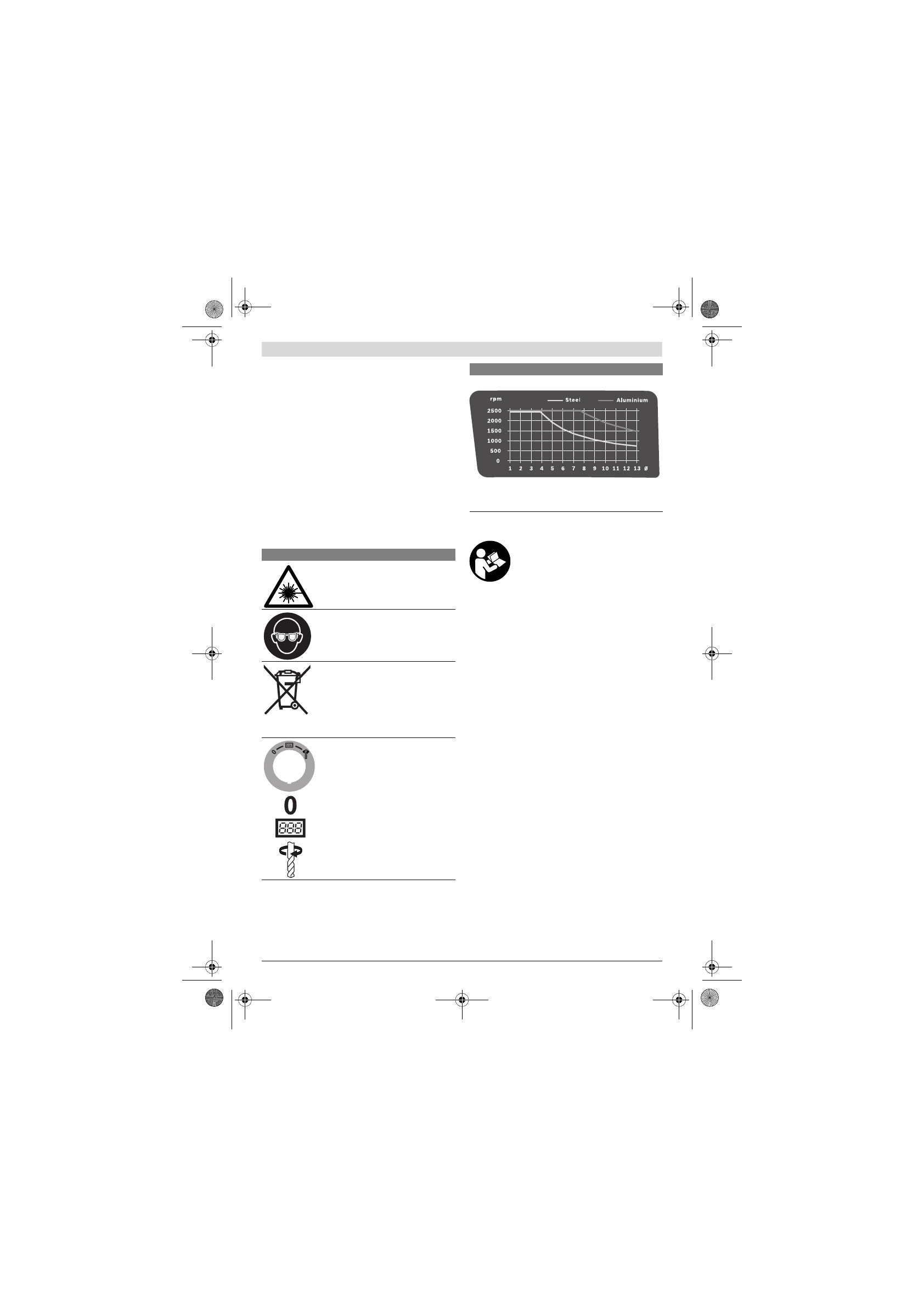

Simboli

Donji simboli mogu biti od značaja za uporabu vašeg električ-
nog alata. Molimo zapamtite simbole i njihovo značenje. Od-
govarajuće tumačenje simbola će vam pomoći da električni
alat bolje i sigurnije koristite.

Opis proizvoda i radova

Treba pročitati sve napomene o sigurnosti
i upute.

Ako se ne bi poštivale napomene o si-

gurnosti i upute to bi moglo uzrokovati strujni
udar, požar i/ili teške ozljede.

Uporaba za određenu namjenu

Električni alat je zajedno sa prikladnim radnim alatima predvi-
đen za bušenje drva, metala i plastike.

Svjetlo na električnom alatu namijenjeno je za izravno osvjet-
ljavanje područja rada električnog alata i nije primjereno kao
sredstvo za rasvjetu prostorije u domaćinstvu.

Prikazani dijelovi uređaja

Numeriranje prikazanih komponenti odnosi se na prikaz elek-
tričnog alata na stranicama sa slikama.

1

Temeljna ploča

2

Brostežuća poluga

3

Brzi stezač

4

Bušaći stup

5

Zubna letva

6

Dijagram broja okretaja

7

Stezna ručica za namještanje visine

8

Stezna ručica graničnika dubine

9

Graničnik dubine

10

Znak upozorenja za laser

11

Okretno kolo

12

Pogonska jedinica

13

Prekidač za uključivanje/isključivanje sa Quick-Stop
funkcijom

14

Displej

15

Regulator broja okretaja

16

Brzostežuća stezna glava

17

Radni alat *

18

Provrti za montažu

19

Graničnik paralelnosti

20

Leptirasti vijci graničnika paralelnosti

21

Prekidač za biranje brzina

Simboli i njihovo značenje



Lasersko zračenje
ne gledati u zraku
Laser klase 2



Nosite zaštitne naočale.

Električne alate ne bacajte u kućni otpad!

Samo za zemlje EU:

Prema Europskim smjernicama
2012/19/EU za električne i elektroničke
stare uređaje, neuporabivi električni alati
moraju se odvojeno sakupljati i dovoditi na
ekološki prihvatljivo recikliranje.

Prekidač za uključivanje/isključivanje

Isključivanje

Puštanje u rad displeja

Bušenje

Dijagram broja okretaja

Dijagram prikazuje namješteni broj okretaja (

rpm

) u ovisno-

sti od promjera bušenja (

Ø

u mm) za materijale čelik (

Steel

)

i aluminij (

Aluminium

).

Simboli i njihovo značenje
