 Türkçe |

101

Bosch Power Tools

1 619 929 L21 | (12.9.13)

Ürün ve işlev tanımı

Bütün uyarıları ve talimat hükümlerini oku-
yun.

Açıklanan uyarılara ve talimat hükümle-

rine uyulmadığı takdirde elektrik çarpmaları-
na, yangınlara ve/veya ağır yaralanmalara ne-
den olunabilir.

Usulüne uygun kullanım

Bu elektrikli el aleti; uygun uçlarlar birlikte ahşap, metal ve
plastik malzemede delme işlemleri için tasarlanmıştır.

Bu aletin ışığı çalışma alanını doğrudan aydınlatmak için tasar-
lanmış olup, konutlardaki mekan aydınlatmasına uygun değil-
dir.

Şekli gösterilen elemanlar

Şekil gösterilen elemanların numaraları grafik sayfasındaki
elektrikli el aleti şeklinde görülmektedir.

1

Taban levhası

2

Hızlı germe kolu

3

Hızlı gerici

4

Delme kolu

5

Dişli kol

6

Devir sayısı diyagramı

7

Yükseklik ayarı sıkma kolu

8

Derinlik mesnedi sıkma kolu

9

Derinlik mesnedi

10

Lazer uyarı etiketi

11

Tekerlek

12

Tahrik ünitesi

13

Quick-Stop fonksiyonlu açma/kapama şalteri

14

Display

15

Devir sayısı regülatörü

16

Anahtarsız uç takma mandreni

17

Uç *

18

Montaj delikleri

19

Paralellik mesnedi

20

Paralellik mesnedi kelebek vidaları

21

Vites seçme şalteri

22

Aydınlatma ve lazer ünitesi

23

İç altıgen anahtar (4 mm)

24

Delme sütunu tespit vidası

25

Delme sütunu kılavuz pimi

26

Taban levhası kılavuz oluğu

27

Emniyet halkası

28

Tutma halkası

29

Germe kovanı

30

Aydınlatma tuşu

31

Lazer imleci tuşu

32

Devir sayısı göstergesi/delik derinliği göstergesi tuşu

33

Sıfır noktası tuşu

34

Fren sıkma kuvveti ayar vidaları

* Şekli gösterilen veya tanımlanan aksesuar standart teslimat kap-
samında değildir. Aksesuarın tümünü aksesuar programımızda bu-
labilirsiniz.

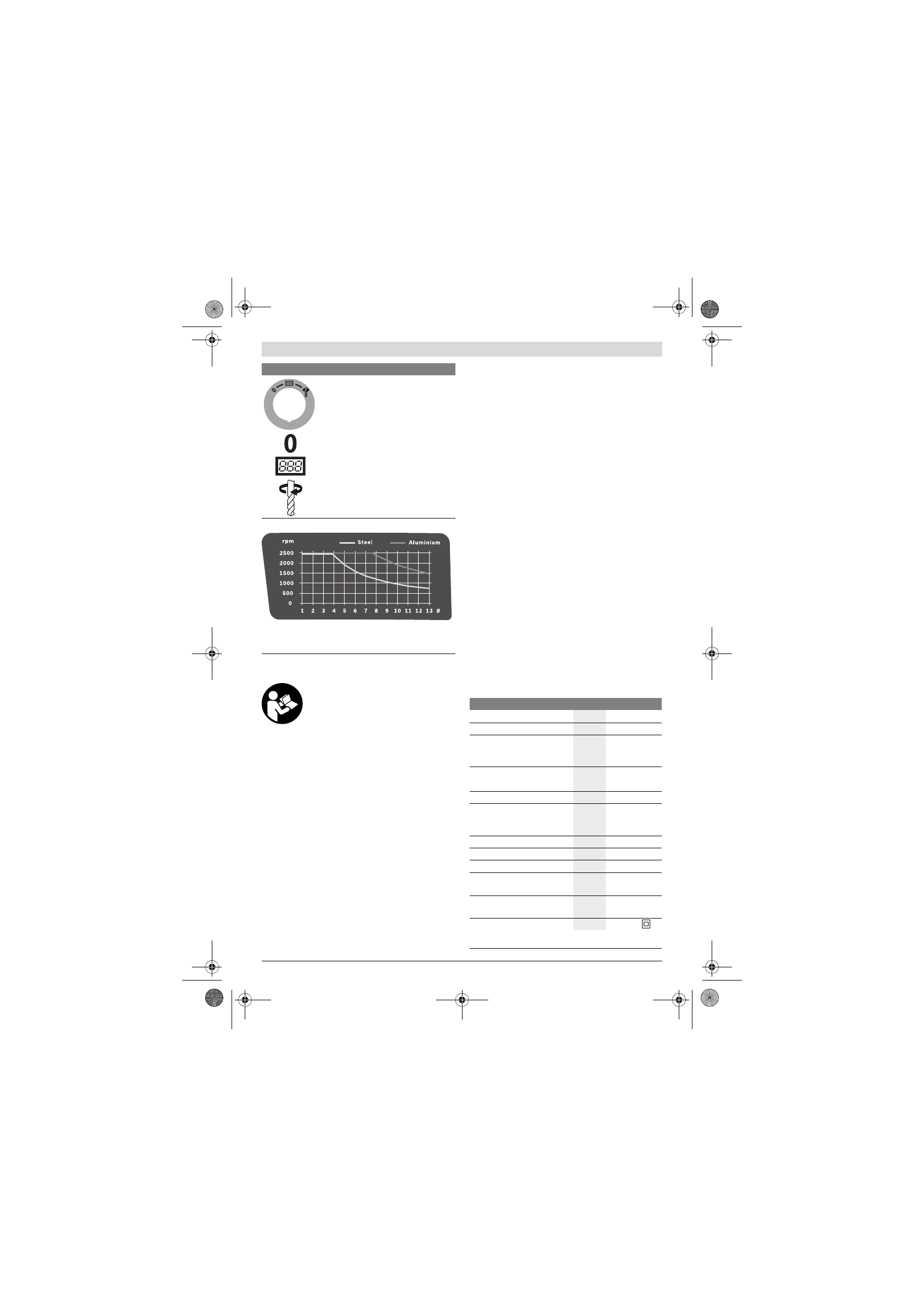

Teknik veriler

Açma/kapama şalteri

Kapama

Display’i çalıştırma

Delme

Devir sayısı diyagramı

Bu diyagram ayarlanacak devir sayısını (

rpm

) matkap ucu ça-

pına (

Ø

 mm olarak) bağlı olarak çelik (

Steel

) ve alüminyum

(

Aluminium

) için göstermektedir.

Semboller ve anlamları

Sütunlu matkap

PBD 40

Ürün kodu

3 603 M07 0..

Giriş gücü

W

710

Boştaki devir sayısı
– 1.  Vites
– 2.  Vites

dev/dak
dev/dak

200 – 850

600 – 2500

Lazer tipi

nm

mW

650

< 1

Lazer sınıfı

2

maks. delme çapı  Ø
– Çelikte
– Ahşapta

mm
mm

13
40

Mandren kapasitesi

mm

1,5 – 13

Delme stroku, maks.

mm

90

Toplam yüksekliği

mm

650

Taban levhası ölçüleri
(Genişlik x Derinlik x Yükseklik)

mm 330 x 350 x 30

Ağırlığı EPTA-Procedure
01/2003’e göre

kg

11,2

Koruma sınıfı

/

II

Veriler 230 V’luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde
ve farklı ülkelere özgü tiplerde bu veriler değişebilir.
