 Български |

171

Bosch Power Tools

1 619 929 L21 | (12.9.13)

Символи

Следните символи могат да бъдат важни в процеса на екс-
плоатация на Вашия електроинструмент. Моля, запомнете
символите и значението им. Правилното интерпретиране
на символите и тяхното значение ще Ви помогнат при по-
доброто и по-сигурно ползване на електроинструмента.

Описание на продукта и възмож-
ностите му

Прочетете внимателно всички указания.

Неспазването на приведените по-долу ука-
зания може да доведе до токов удар, по-
жар и/или тежки травми.

Предназначение на електроинструмента

Електроинструментът е предназначен за пробиване в дър-
весни материали, метали и пластмаси с подходящи работ-
ни инструменти.

Лампата на този електроинструмент е предназначена за
непосредствено осветяване на зоната на работа и не е
подходяща за осветяване на помещения или за битови це-
ли.

Изобразени елементи

Номерирането на изобразените модули се отнася до фигу-
рите на електроинструмента на графичните страници.

1

Основна плоча

2

Лост на приспособлението за бързо застопоряване

3

Приспособление за бързо застопоряване

4

Колона

5

Зъбна рейка

6

Диаграма на скоростта на въртене

7

Застопоряващ лост за регулиране на височината

8

Застопоряващ лост за дълбочинния ограничител

9

Дълбочинен ограничител

10

Предупредителна табелка за лазерния лъч

11

Колело за подаване

12

Двигателен модул

13

Пусков прекъсвач с функция за бързо спиране
(Quick-Stop)

14

Дисплей

15

Лост за регулиране на скоростта на въртене

16

Патронник за бързо захващане

17

Работен инструмент *

18

Монтажни отвори

19

Опора за успоредно водене

20

Крилчати гайки на опората за успоредно водене

21

Превключвател за предавките

22

Лампа и лазер

23

Шестостенен ключ (4 mm)

24

Застопоряващ винт на колоната за пробиване

25

Направляващ палец на колоната за пробиване

26

Направляващ канал на основната плоча

27

Осигурителен пръстен

28

Пръстен за захващане

29

Застопоряваща втулка

30

Бутон за лампата

31

Бутон за лазерния кръст

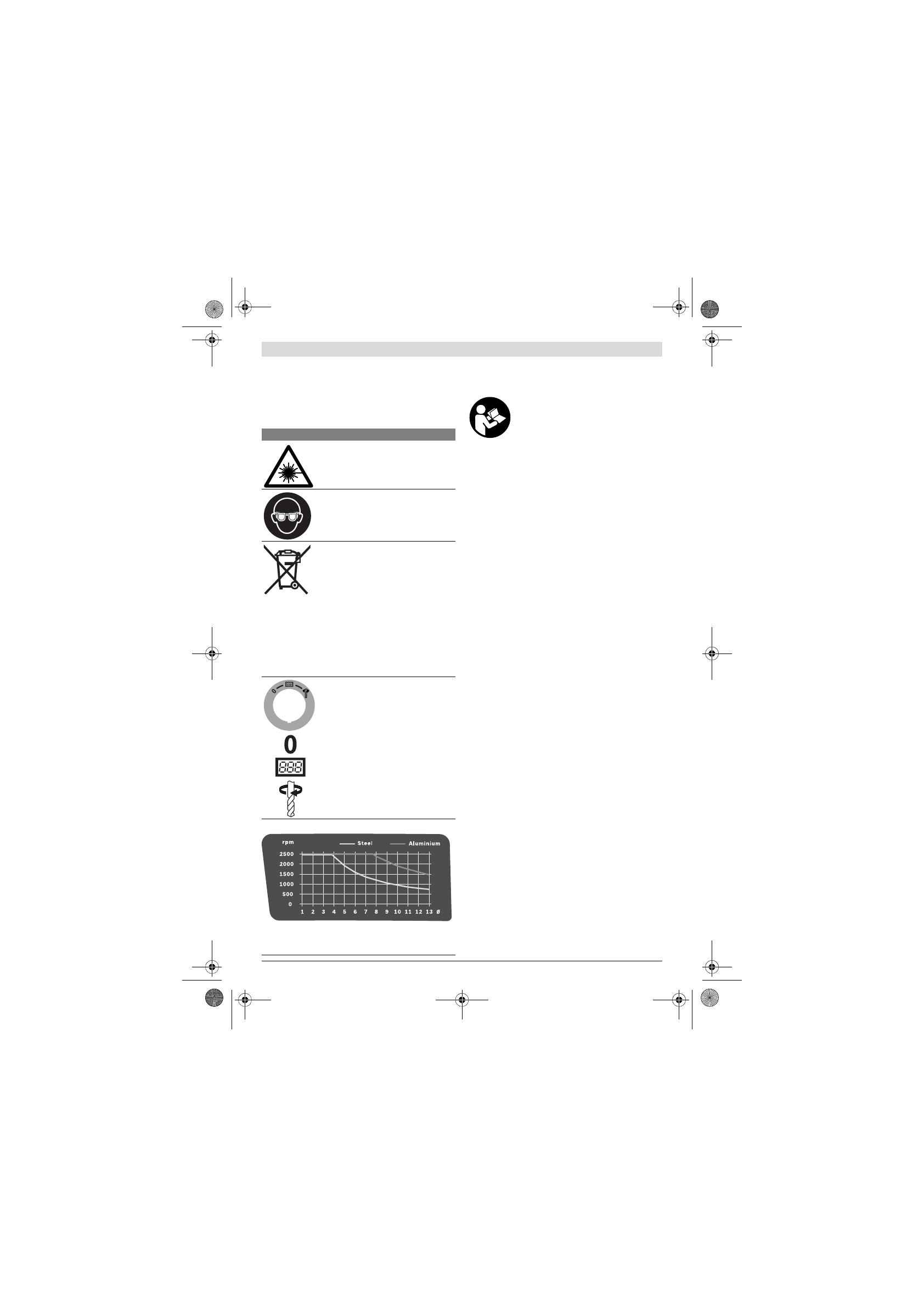

Символи и тяхното значение



Лазерен лъч
не гледайте срещу лазерния лъч
Лазер клас 2



Работете с предпазни очила.

Не изхвърляйте електроинструменти при
битовите отпадъци!

Само за страни от ЕС:

Съгласно Европейска директива
2012/19/EC относно излязла от употре-
ба електрическа и електронна апаратура
и утвърждаването й като национален за-
кон електрическите и електронни ус-
тройства, които не могат да се използват
повече, трябва да се събират отделно и
да бъдат подлагани на подходяща прера-
ботка за оползотворяване на съдържа-
щите се в тях суровини.

Пусков прекъсвач

Изключване

Включване на дисплея

Пробиване

Диаграма на скоростта на въртене

Диаграмата показва скоростта на въртене (

rpm

) в зависи-

мост от диаметъра на свредлото (

Ø

в mm) за материалите

стомана (

Steel

) и алуминий (

Aluminium

).
