86

 | Suomi

1 619 929 L21 | (12.9.13)

Bosch Power Tools

Tuotekuvaus

Lue kaikki turvallisuus- ja muut ohjeet.

Tur-

vallisuusohjeiden noudattamisen laiminlyönti
saattaa johtaa sähköiskuun, tulipaloon ja/tai
vakavaan loukkaantumiseen.

Määräyksenmukainen käyttö

Laite on sopivin vaihtotyökaluin varustettuna tarkoitettu po-
raamiseen puuhun, metalliin ja muoviin.

Sähkötyökalun valo on tarkoitettu sähkötyökalun työalueen
suoraan valaisuun, se ei sovellu kotitalouden huonevaloksi.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivuissa ole-
vaan sähkötyökalun kuvaan.

1

Pohjalevy

2

Pikakiinnitysvipu

3

Pikakiinnitin

4

Porapylväs

5

Hammastanko

6

Kierroslukukaavio

7

Korkeussäädön kiristysvipu

8

Syvyydenrajoittimen kiristysvipu

9

Syvyydenrajoitin

10

Laservaroituskilpi

11

Säätökahva

12

Ohjainyksikkö

13

Quick-Stop-toiminnolla varustettu käynnistyskytkin

14

Näyttö

15

Kierroslukusäädin

16

Pikaistukka

17

Vaihtotyökalu *

18

Reikiä asennusta varten

19

Suuntaisohjain

20

Suuntaisohjaimen siipiruuvit

21

Vaihteenvalitsin

22

Valaisu- ja laseryksikkö

23

Kuusiokoloavain (4 mm)

24

Porakoneen pylvään kiinnitysruuvi

25

Porakoneen pylvään ohjaustappi

26

Pohjalevyn ohjausura

27

Lukkorengas

28

Ohjainrengas

29

Kiristyshylsy

30

Valaistuksen painike

31

Laserristin painike

32

Kierroslukunäytön/poraussyvyysnäytön painike

33

Nollapisteen painike

34

Jarrun puristusvoiman säätöruuvit

* Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-
mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas-
tamme.

Tekniset tiedot

Käynnistyskytkin

Poiskytkentä

Näyttöruudun käyttöönotto

Poraus

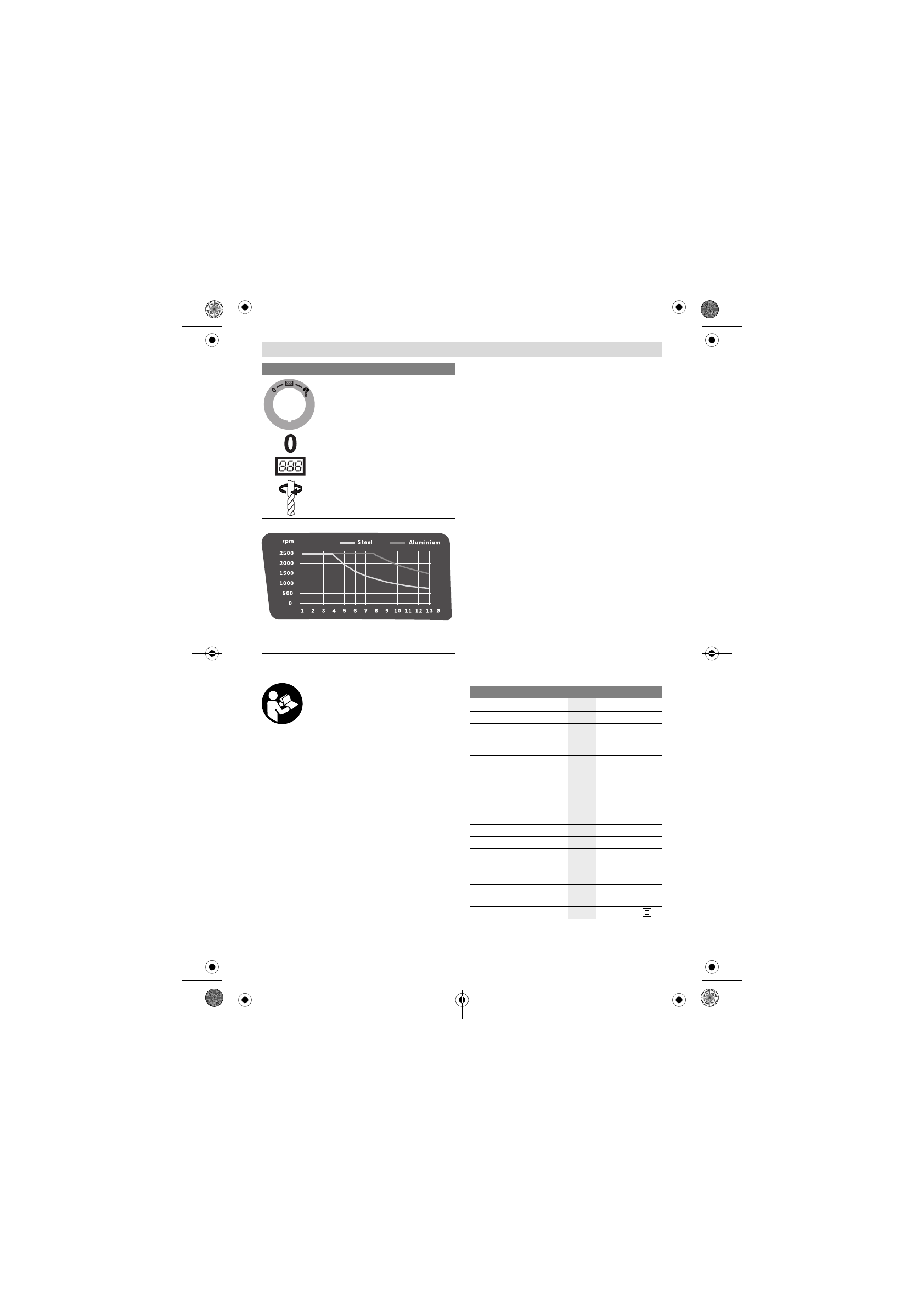

Kierroslukukaavio

Kaavio näyttää asetettavan kierrosluvun (

rpm

) riippuen po-

ran halkaisijasta (

Ø

mm) materiaaleille teräs (

Steel

) ja alu-

miini (

Aluminium

).

Tunnusmerkit ja niiden merkitys

Pylväsporakone

PBD 40

Tuotenumero

3 603 M07 0..

Ottoteho

W

710

Tyhjäkäyntikierrosluku
– 1.  vaihde
– 2.  vaihde

min

-1

min

-1

200 – 850

600 – 2500

Lasertyyppi

nm

mW

650

< 1

Laserluokka

2

maks. poranterän Ø
– Teräs
– Puu

mm
mm

13
40

Istukan kiinnitysalue

mm

1,5 – 13

Poraussyvyys maks.

mm

90

Kokonaiskorkeus

mm

650

Pohjalevyn mitat
(leveys x syvyys x korkeus)

mm

330 x 350 x 30

Paino vastaa
EPTA-Procedure 01/2003

kg

11,2

Suojausluokka

/

II

Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja
maakohtaisissa malleissa nämä tiedot voivat vaihdella.
