 Norsk |

79

Bosch Power Tools

1 619 929 L21 | (12.9.13)

Symboler

De nedenstående symbolene kan være av betydning for bruk
av elektroverktøyet. Legg merke til symbolene og deres be-
tydning. En riktig tolkning av symbolene hjelper deg med å
bruke elektroverktøyet en bedre og sikrere måte.

Produkt- og ytelsesbeskrivelse

Les gjennom alle advarslene og anvisnin-
gene.

Feil ved overholdelsen av advarslene

og nedenstående anvisninger kan medføre
elektriske støt, brann og/eller alvorlige ska-
der.

Formålsmessig bruk

Elektroverktøyet er sammen med de egnede innsatsverktøye-
ne beregnet til boring i tre, metall og kunststoff.

Lyset til dette elektroverktøyet brukes til å belyse selve ar-
beidsområdet, og er ikke egnet som rombelysning i boliger.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for
bildet av elektroverktøyet på illustrasjonssidene.

1

Grunnplate

2

Hurtigspak

3

Hurtigstrammer

4

Boresøyle

5

Tannstang

6

Turtalldiagram

7

Klemspak til høydeinnstilling

8

Klemspak for dybdeanlegg

9

Dybdeanlegg

10

Laser-advarselsskilt

11

Hjul

12

Drivenhet

13

På-/av-bryter med quick-stop-funksjon

14

Display

15

Turtallregulator

16

Selvspennende chuck

17

Innsatsverktøy *

18

Boringer for montering

19

Parallellanlegg

20

Vingeskruer for parallellanlegget

21

Girvalgbryter

22

Belysnings- og laserenhet

23

Umbrakonøkkel (4 mm)

24

Festeskrue for boresøylen

25

Føringstapper for boresøylen

26

Føringsnot på grunnplaten

27

Sikringsring

28

Holdering

29

Spennhylse

30

Tast for belysning

31

Tast for laserkryss

32

Tast for turtallindikator/boredybdeindikator

33

Tast nullpunkt

34

Stillskruer for bremsens klemkraft

* Illustrert eller beskrevet tilbehør inngår ikke i standard-leveran-
sen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

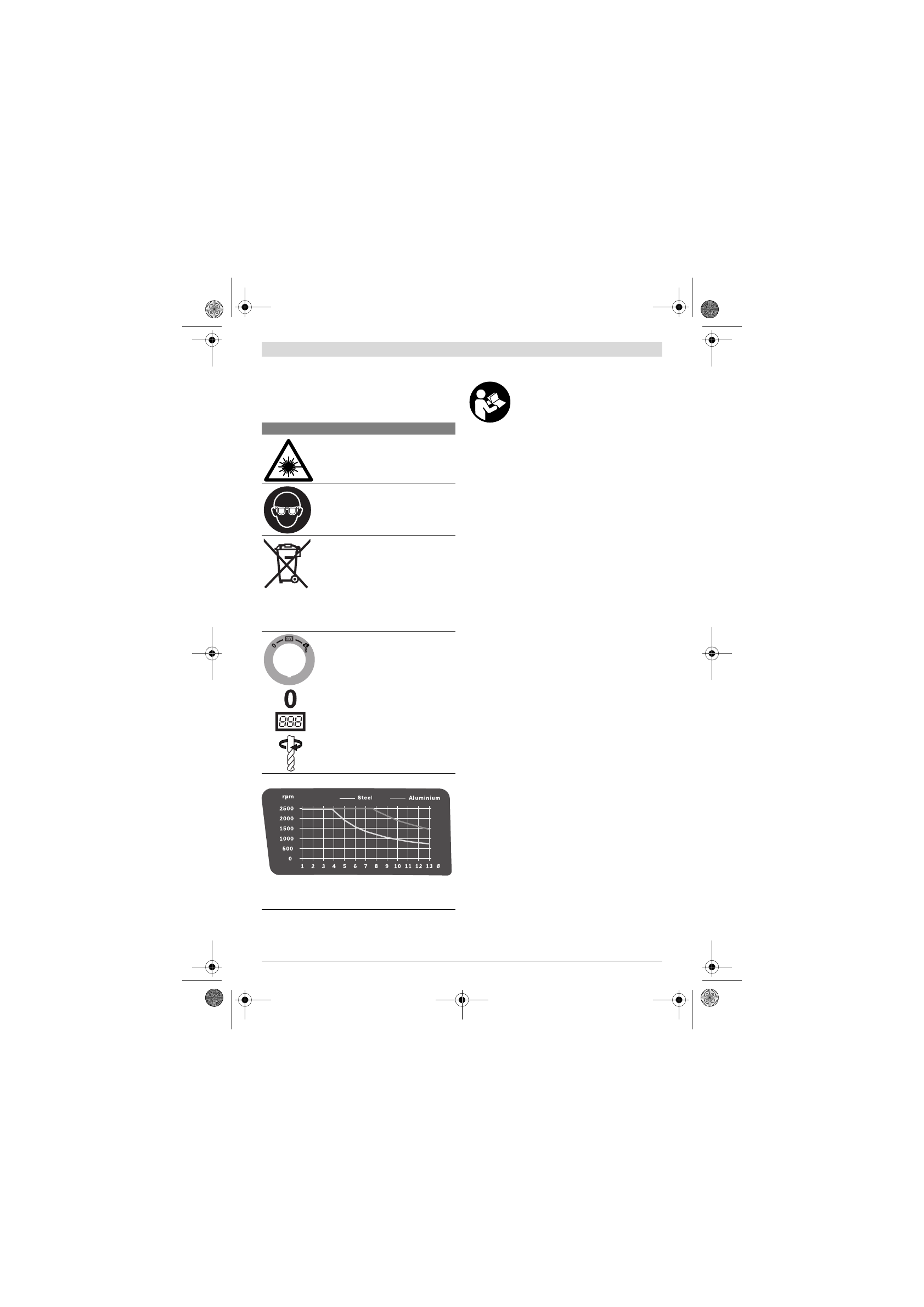

Symboler og deres betydning



Laserstråling
Se ikke inn i strålen
Laser klasse 2



Bruk vernebriller.

Elektroverktøy må ikke kastes i vanlig søp-
pel!

Kun for EU-land:

Jf. det europeiske direktivet 2012/19/EU
vedr. gamle elektriske og elektroniske ap-
parater og tilpassingen til nasjonale lover
må gammelt elektroverktøy som ikke lenger
kan brukes samles inn og leveres inn til en
miljøvennlig resirkulering.

På-/av-bryter

Utkobling

Starting av displayet

Boring

Turtalldiagram

Diagrammet viser turtallet (

rpm

) som skal innstilles, avhen-

gig av bor-diameteren (

Ø

i mm)  for  materialene  stål  (

Steel

)

og aluminium (

Aluminium

).
