156

 | Қaзақша

1 619 929 L21 | (12.9.13)

Bosch Power Tools

Өнім және қызмет сипаттамасы

Барлық қауіпсіздік нұсқаулықтарын
және ескертпелерді оқыңыз.

Техникалық қауіпсіздік нұсқаулықтарын
және ескертпелерді сақтамау тоқтың
соғуына, өрт және/немесе ауыр
жарақаттануларға алып келуі мүмкін.

Тағайындалу бойынша қолдану

Электр құралы тиісті алмалы-салмалы аспаппен бірге
ағаш, метал, керамика және пластмассаны бұрғылауға
арналған.

Осы элекр құралының жарығы электр құралының тікелей
жұмыс жайын жарықтандыруға арналған болып үйде
бөлмені жарықтандыруға арналмаған.

Бейнеленген құрамды бөлшектер

Көрсетілген құрамдастар нөмірлері суреттері бар беттегі
электр құралының сипаттамасына негізделген.

1

Тірек платформасы

2

Жылдам қысу тұтқышы

3

Жылдам қысқыш

4

Бұрғылау бағаны

5

Тістік рейка

6

Айналымдар санының диаграммасы

7

Биіктікті орнату үшін қысу тұтқышы

8

Тереңдік шектегіштің қысқыш тұтқышы

9

Тереңдік шектегіші

10

Лазер ескерту тақтасы

11

Айналатын дөңгелек

12

Жетек механизмі

13

Қосқыш/өшіргіш Quick-Stop функциясымен

14

Дисплей

15

Айналымдар санының реттегіші

16

Тез қысатын бұрғылау патроны

17

Жұмыс құралы *

18

Орнату ойықтары

19

Бағыттайтын планка

20

Бағыттайтын планканың қатпарлы бұрандалары

21

Беріліс ауыстырып-қосқышы

22

Жарықтық пен лазер бірлігі

23

Алты қырлы торцтық кілт (4 мм)

24

Бұрғылау бағанының бекіту бұрандасы

25

Бұрғылау бағанының бағыттайтын білігі

26

Негізгі тақтаның бағыттайтын ойығы

27

Тоқтатқыш шығыршық

28

Ұстау сақинасы

29

Қысу төлкесі

30

Жарық пернесі

31

Лазер кресті пернесі

32

Айналымдар саны/бұрғылау тереңдігі көрсеткіші
пернесі

33

Нөль нүктесінің пернесі

34

Тежегіш қысу күшінің реттеу бұрандалары

* Бейнеленген немесе сипатталған жабдықтар стандартты
жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің
жабдықтар бағдарламамыздан табасыз.

Техникалық мәліметтер

Шуыл және дірілдеу туралы ақпарат

Шу деңгейі EN 61029 стандартына сай анықталған.

A-мен белгіленген электр құралын шуыл деңгейі әдетте
төмендегіге тең: дыбыс күші 77 дБ(A); дыбыс қуаты
90 дБ(A). Өлшеу дәлсіздігі K = 3 дБ.

Құлақты қорғау құралдарын киіңіз!

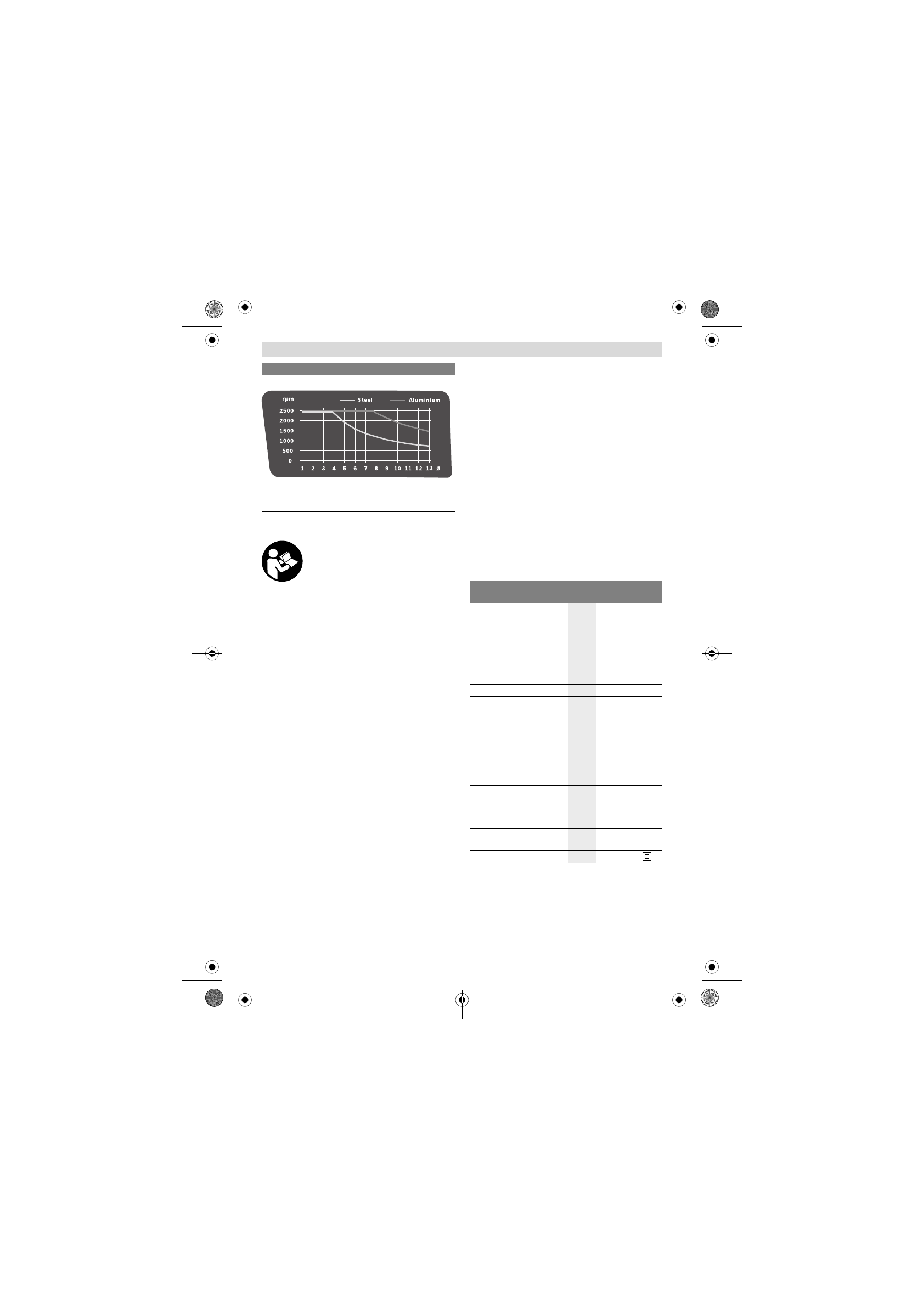

Айналымдар санының диаграммасы

Диаграмма орнатылатын айналымдар санын (

а/м

) бұрғы

диаметріне байланысты ретте (

Ø

мм) болат (

Болат

) пен

алюминий (

Алюминий

) үшін көрсетеді.

Белгілер мен олардың мағанасы

Үстелдік бұрғылау
машинасы

PBD 40

Өнім нөмірі

3 603 M07 0..

Кесімді қуатты пайдалану

Вт

710

Бос айналу сәті
– 1-беріліс
– 2-беріліс

мин

-1

мин

-1

200 – 850

600 – 2500

Лазер түрі

нм

мВт

650

< 1

Лазер сыныпы

2

ең үлкен тесік диаметрі Ø
– болат
– ағаш

мм
мм

13
40

Бұрғылау патроны
қысқышының ауқымы

мм

1,5 – 13

Бұрғылауда көтерілу биіктігі
макс.

мм

90

Жалпы биіктігі

мм

650

Тірек платформасының
өлшемдері

(Ені x тереңдігі x биіктігі)

мм

330 x 350 x 30

EPTA-Procedure 01/2003
құжатына сай салмағы

кг

11,2

Сақтық сыныпы

/

II

Мәліметтер [U] 230 В кесімді кернеуге арналған. Басқа кернеу және
елде қабылданған заңдар бұл мәліметтерді өзгертуі мүмкін.
