Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki i
przepisy.

Błędy w przestrzeganiu poniższych

wskazówek mogą spowodować porażenie
prądem, pożar i/lub ciężkie obrażenia ciała.

Użycie zgodne z przeznaczeniem

Elektronarzędzie wraz z odpowiednimi dla niego narzędziami
roboczymi przeznaczone jest do wiercenia w drewnie, metalu
i tworzywach sztucznych.

Światło elektronarzędzia przeznaczone jest do oświetlania
bezpośredniej przestrzeni roboczej elektronarzędzia; nie na-
daje się ono do oświetlania pomieszczeń w gospodarstwie do-
mowym.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi
się do rysunku elektronarzędzia na stronie graficznej.

1

Płyta główna

2

Dźwignia do szybkiego mocowania

3

Uchwyt szybkomocujący

4

Kolumna wiertnicza

5

Kolumna zębatkowa

6

Diagram prędkości obrotowych

7

Dźwignia zaciskowa do regulacji wysokości

8

Dźwignia zaciskowa ogranicznika głębokości

9

Ogranicznik głębokości

10

Tabliczka ostrzegawcza lasera

11

Pokrętło

12

Jednostka napędowa

13

Włącznik/wyłącznik z funkcją Quick-Stop

14

Wyświetlacz

15

Regulator prędkości obrotowej

16

Szybkozaciskowy uchwyt wiertarski

17

Narzędzie robocze *

18

Otwory montażu

19

Prowadnica równoległa

20

Śruby motylkowe prowadnicy równoległej

21

Przełącznik biegów

22

Jednostka oświetlająca i laserowa

23

Klucz imbusowy (4 mm)

24

Śruba mocująca kolumny wiertarskiej

25

Czop prowadzący kolumny wiertarskiej

26

Rowek prowadzący płyty głównej

27

Pierścień zabezpieczający

28

Pierścień mocujący

29

Tuleja rozprężna

30

Przycisk oświetlenia

31

Przycisk krzyża lasera (siatki)

32

Przycisk wskaźnika prędkości obrotowej/wskaźnika
głębokości wiercenia

33

Przycisk punktu zerowego

34

Śruby ustawcze do zwiększania siły zacisku hamulca

* Przedstawiony na rysunkach lub opisany w instrukcji użytkowa-
nia osprzęt nie wchodzi w skład wyposażenia standardowego.
Kompletny asortyment wyposażenia dodatkowego można znaleźć
w naszym katalogu osprzętu.

Informacja na temat hałasu i wibracji

Wartości pomiarowe hałasu określono zgodnie z normą
EN 61029.

Określony wg skali A poziom hałasu emitowanego przez urzą-
dzenie wynosi standardowo: poziom ciśnienia akustycznego
77 dB(A); poziom mocy akustycznej 90 dB(A). Niepewność
pomiaru K = 3 dB.

Stosować środki ochrony słuchu!

Wartości łączne drgań a

h

 (suma wektorowa z trzech kierun-

ków) i niepewność pomiaru K oznaczone zgodnie z normą
EN 61029 wynoszą: a

h

< 2,5 m/s

2

, K = 1,5 m/s

2

.

Podany w niniejszej instrukcji poziom drgań pomierzony zo-
stał zgodnie z określoną przez normę EN 61029 procedurą
pomiarową i może zostać użyty do porównywania elektrona-
rzędzi. Można go też użyć do wstępnej oceny ekspozycji na
drgania.
Podany poziom drgań jest reprezentatywny dla podstawo-
wych zastosowań elektronarzędzia. Jeżeli elektronarzędzie
użyte zostanie do innych zastosowań lub z innymi narzędziami
roboczymi, a także jeśli nie będzie wystarczająco konserwo-
wane, poziom drgań może odbiegać od podanego. Podane
powyżej przyczyny mogą spowodować podwyższenie ekspo-
zycji na drgania podczas całego czasu pracy.

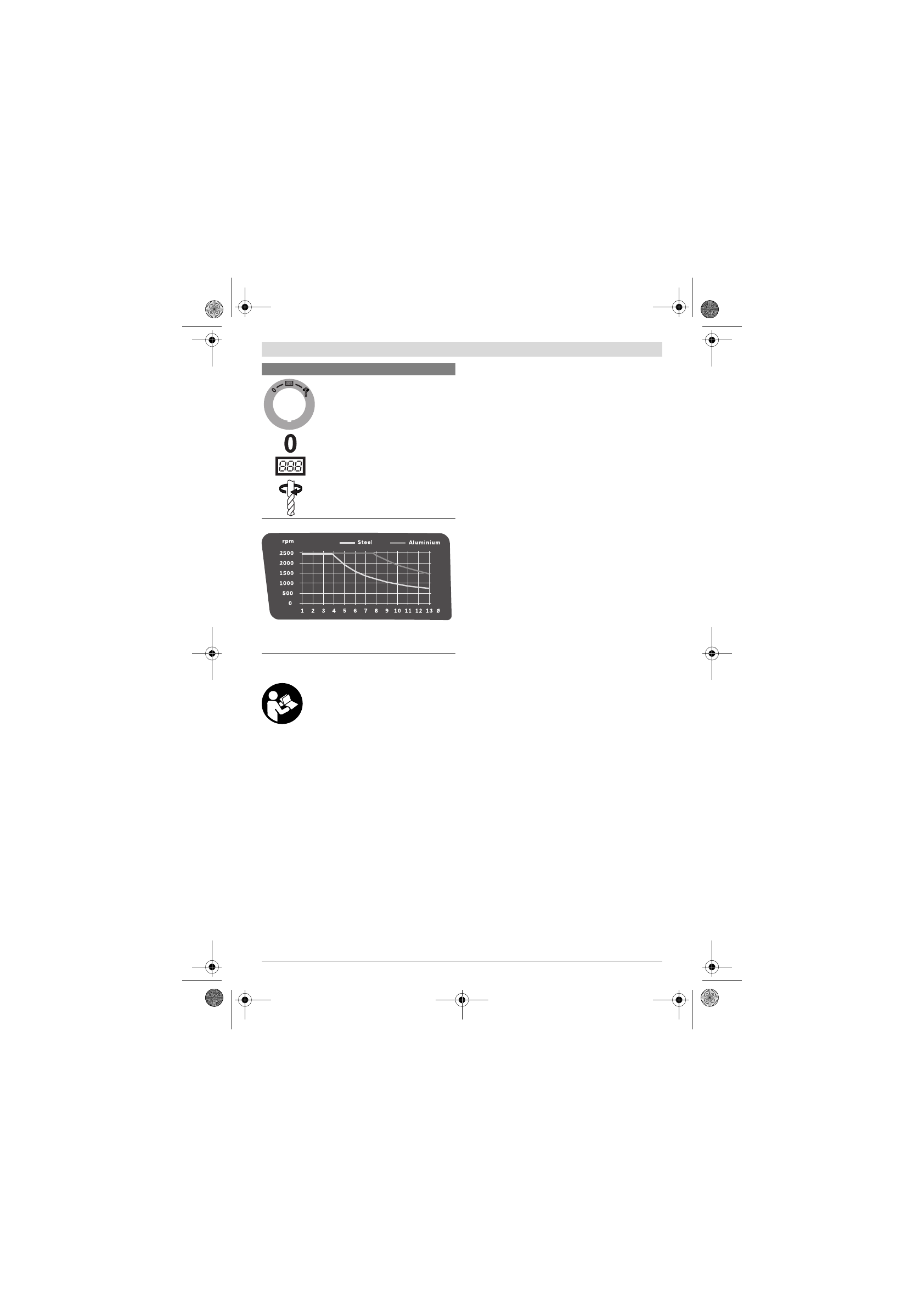

Włącznik/wyłącznik

Wyłączenie

Wprowadzenie wyświetlacza do eksploata-
cji

Wiercenie

Diagram prędkości obrotowych

Diagram ukazuje prędkość obrotową (

rpm

), którą należy

ustawić w zależności od średnicy wiertła (

Ø

w mm)  dla  mate-

riałów: stal (

Steel

) i aluminium (

Aluminium

).

Symbole i ich znaczenia
