 | Dansk

1 619 929 L21 | (12.9.13)

Bosch Power Tools

Beskrivelse af produkt og ydelse

Læs alle sikkerhedsinstrukser og anvisnin-
ger.

I tilfælde af manglende overholdelse af

sikkerhedsinstrukserne og anvisningerne er
der risiko for elektrisk stød, brand og/eller al-
vorlige kvæstelser.

Beregnet anvendelse

El-værktøjet er sammen med de egnede indsatsværktøjer be-
regnet til at bore i træ, metal og kunststof.
Lyset på el-værktøjet er beregnet til at oplyse el-værktøjets
umiddelbare arbejdsområde og er ikke beregnet som rumbe-
lysning i private hjem.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til
illustrationen af el-værktøjet på illustrationssiderne.

1

Grundplade

2

Hurtigspændegreb

3

Lynspændefunktion

4

Boresøjle

5

Tandstang

6

Diagram med omdrejningstal

7

Klemmearm til højdeindstilling

8

Klemmearm til dybdeanslag

9

Dybdeanslag

10

Laser-advarselsskilt

11

Drejehjul

12

Drivenhed

13

Start-stop-kontakt med quick-stop-funktion

14

Display

15

Omdrejningstalregulator

16

Hurtigspændende borepatron

17

Indsatsværktøj *

18

Boringer til montering

19

Parallelanslag

20

Vingeskruer til parallelanslag

21

Gearomskifter

22

Belysnings- og laserenhed

23

Unbraconøgle (4 mm)

24

Fastgørelsesskrue til boresøjle

25

Føringstap til boresøjle

26

Føringsnot til grundplade

27

Sikringsring

28

Holdering

29

Spændekappe

30

Taste til belysning

31

Taste til laserkors

32

Taste til omdrejningstalindikator/boredybdeindikator

33

Taste til nulpunkt

34

Stilleskruer til indstilling af bremsens klemmekraft

* Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er
ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vo-
res tilbehørsprogram.

Tekniske data

Start-stop-kontakt

Stop

Display tages i brug

Boring

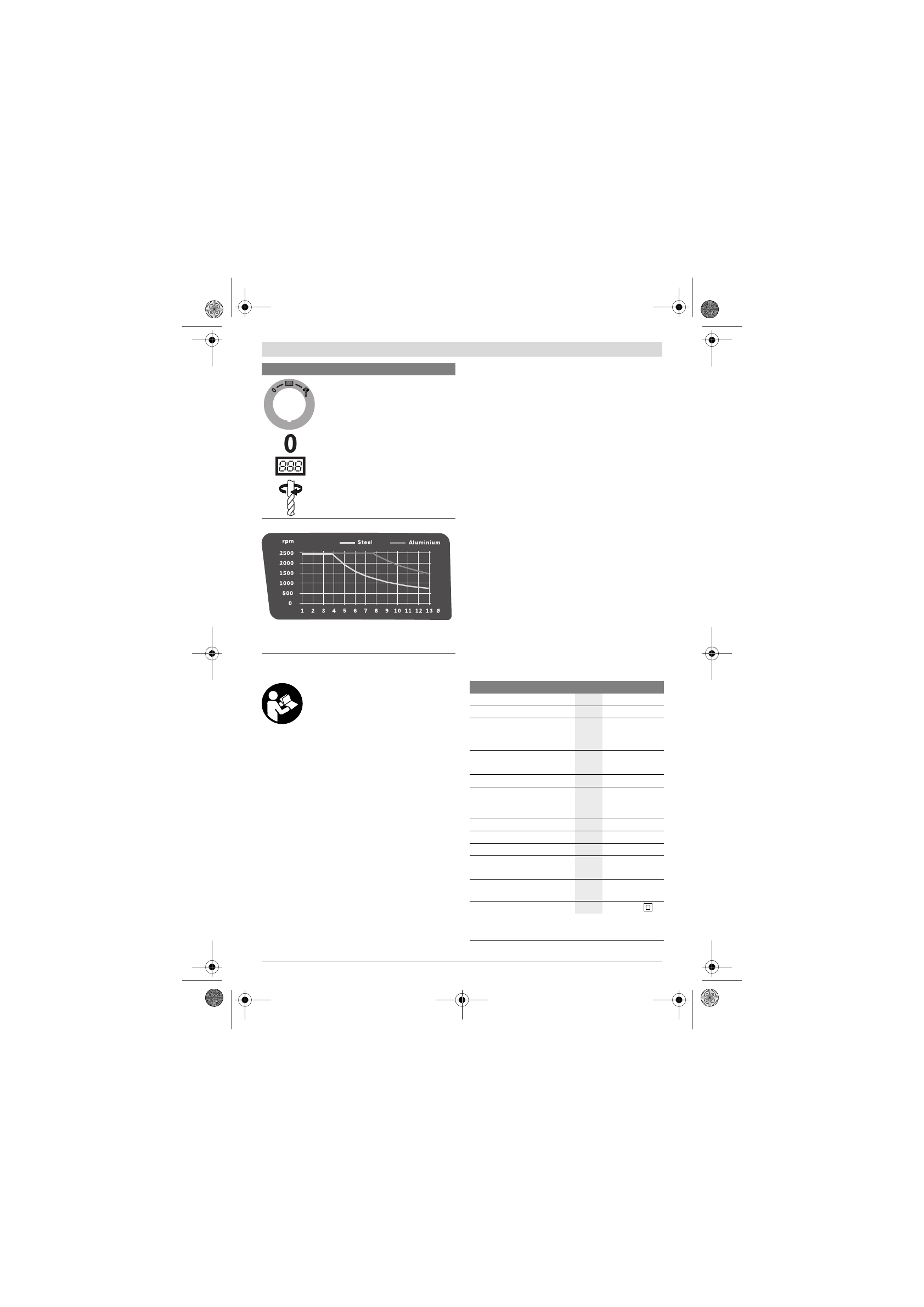

Diagram med omdrejningstal

Diagrammet viser omdrejningstallet, der skal indstilles
(

rpm

) afhængigt af borets diameter (

Ø

i mm) til materialer-

ne stål (

Steel

) og aluminium (

Aluminium

).

Symboler og deres betydning

Standerboremaskine

PBD 40

Typenummer

3 603 M07 0..

Nominel optagen effekt

W

710

Omdrejningstal, ubelastet
– 1.  gear
– 2.  gear

min

-1

min

-1

200 – 850

600 – 2500

Lasertype

nm

mW

650

< 1

Laserklasse

2

Max. bore- Ø
– Stål
– Træ

mm
mm

13
40

Borepatronens spændeområde

mm

1,5 – 13

Arbejdslængde max.

mm

90

Samlet højde

mm

650

Mål grundplade
(Bredde x dybde x højde)

mm

330 x 350 x 30

Vægt svarer til EPTA-Procedure
01/2003

kg

11,2

Beskyttelsesklasse

/

II

Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angi-
velser kan variere ved afvigende spændinger og i landespecifikke udfø-
relser.
