Česky

1 609 929 V08 | (2.2.10)

Bosch Power Tools

Stropní lišty (podle US-standardu)

Kontrola a seřízení základních nastavení

Pro zaručení přesných řezů musíte po
intenzívním použití zkontrolovat základní
nastavení elektronářadí a případně je seřídit.
K tomu potřebujete zkušenost a příslušný
speciální nástroj.

Servisní středisko Bosch provádí tyto práce
rychle a spolehlivě.

Seřízení laseru

–

Dejte elektronářadí do pracovní polohy stolní
okružní pila. (viz

„

Pracovní poloha

“

,

strana 69)

–

Otočte řezací stůl

24

 až k zářezu

29

 pro 0

°

.

Páčka

28

 musí znatelně zaskočit do zářezu.

Kontrola:

 (viz obrázek

O1)

–

Nakreslete na obrobek přímou čáru řezu.

–

Zatlačte na tlačítko

19

 a veďte nástrojové

rameno rukojetí

20

 pomalu dolů.

–

Obrobek vyrovnejte tak, aby zuby pilového
kotouče byly v jedné přímce s čárou řezu.

–

Obrobek pevně podržte v této poloze a veďte
nástrojové rameno pomalu opět nahoru.

–

Obrobek upněte.

–

Spínačem

37

 zapněte parsek laseru.

Parsek laseru musí být po celé délce totožný s
čárou řezu na obrobku, i když je nástrojové
rameno vedeno dolů.

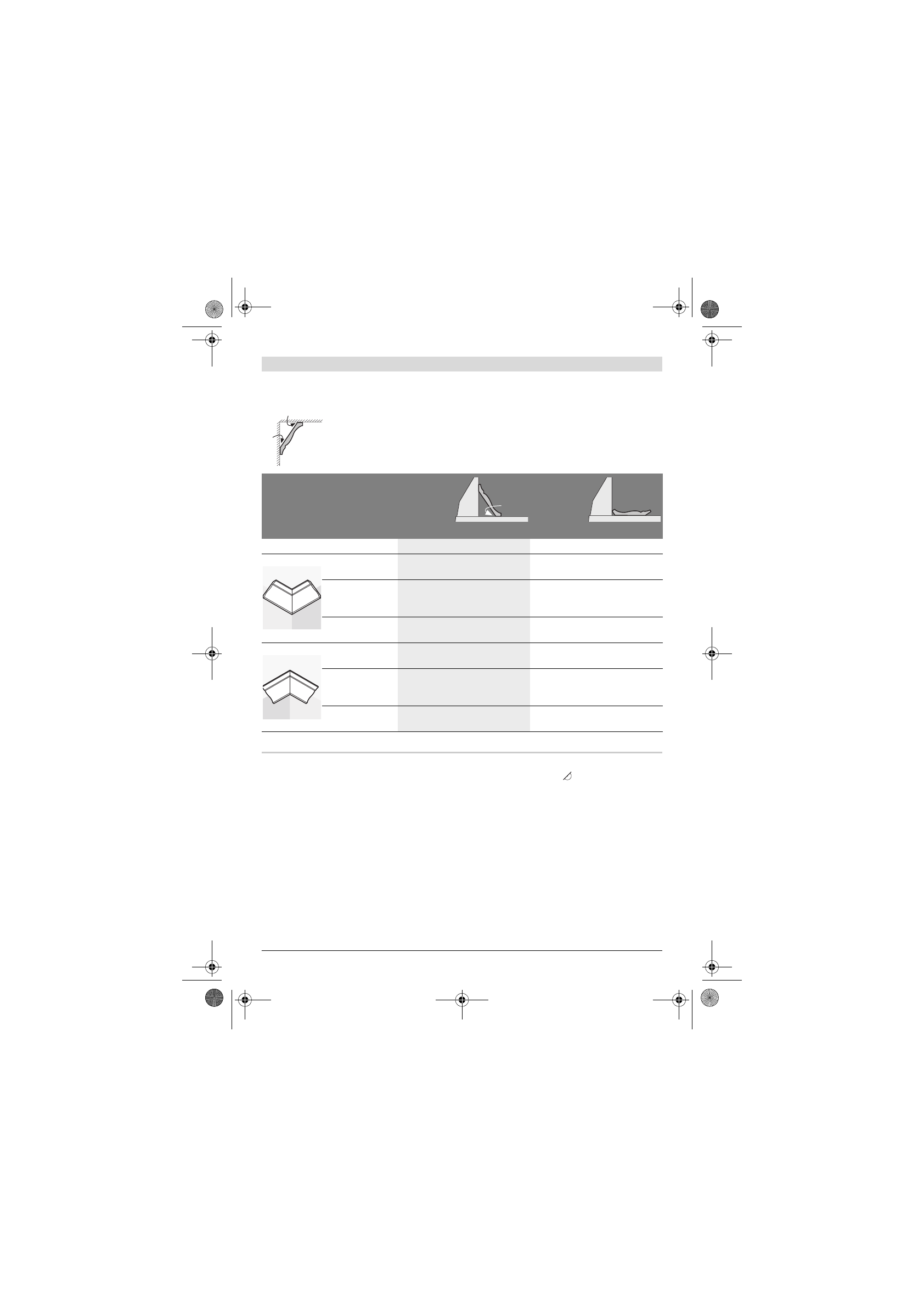

Pokud chcete opracovávat stropní lišty ležící plochou na stole pily, musíte
nastavit standardní šikmé úhly 31,6˚ (horizontální) a 33,9˚ (vertikální).
Následující tabulka obsahuje upozornění pro opracování stropních lišt.

Nastavení

postavené
proti
dorazové
liště

ležící
plochou
na stole
pily

vertikální úhel sklonu

0

°

33,9

°

Stropní lišta

levá strana

pravá strana

levá strana

pravá strana

Vnitřní hrana

horizontální úhel
pokosu

45

°

 vpravo

45

°

 vlevo

31,6

°

 vpravo

31,6

°

 vlevo

Polohování
obrobku

spodní hrana

na dorazové

liště

spodní hrana

na dorazové

liště

horní hrana na

dorazové liště

spodní hrana

na dorazové

liště

Hotový obrobek
se nachází ...

... vpravo od

řezu

... vlevo od

řezu

... vlevo od

řezu

... vlevo od

řezu

Vnější hrana

horizontální úhel
pokosu

45

°

 vlevo

45

°

 vpravo

31,6

°

 vlevo

31,6

°

 vpravo

Polohování
obrobku

spodní hrana

na dorazové

liště

spodní hrana

na dorazové

liště

spodní hrana

na dorazové

liště

horní hrana na

dorazové liště

Hotový obrobek
se nachází ...

... vpravo od

řezu

... vlevo od

řezu

... vpravo od

řezu

... vpravo od

řezu

52°

38°

52°
