81

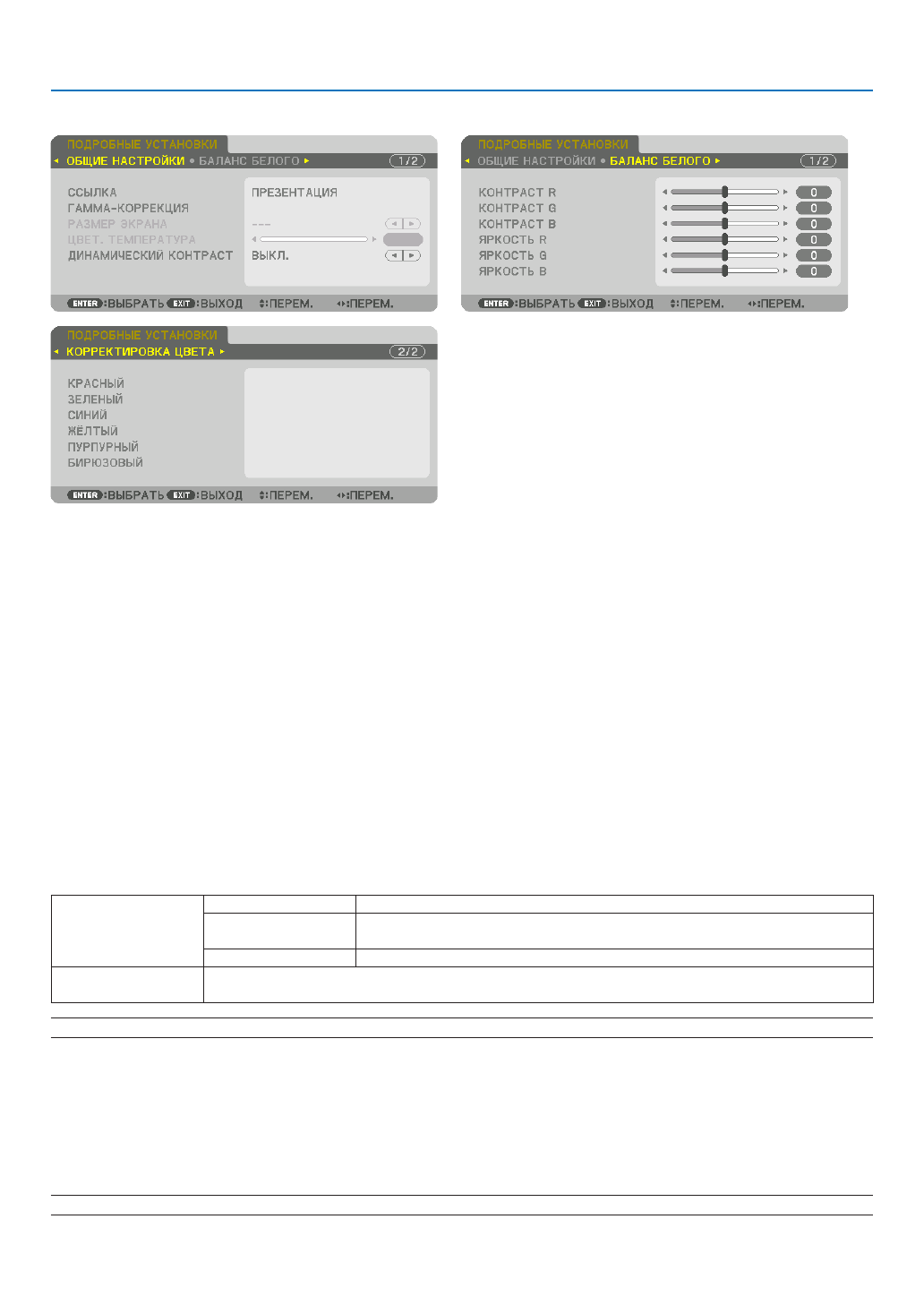

5. Использование экранного меню
[ПОДРОБНЫЕ УСТАНОВКИ]
[ОБЩИЕ НАСТРОЙКИ]
Сохранение Ваших пользовательских установок [ССЫЛКА]
Данная функция позволяет сохранять пользовательские установки в [ПРЕДВАРИТ УСТАНОВКА 1] - [ПРЕДВАРИТ УСТА-
НОВКА 7].
Сначала выберите основной режим предварительной установки из [ССЫЛКА], затем установите [ГАММА-КОРРЕКЦИЯ]
и [ЦВЕТ. ТЕМПЕРАТУРА].
ВЫС. ЯРК ........................ Рекомендуется использовать в хорошо освещенном помещении.
ПРЕЗЕНТАЦИЯ ................ Рекомендуется для создания презентации с использованием файла PowerPoint.
ВИДЕО ............................ Рекомендуется для просмотра обычных телепрограмм.
ВИДЕОРОЛИК ................. Рекомендуется для фильмов.
ГРАФИКА ........................ Рекомендуется для графических изображений.
Сигнал RGB ..................... Стандартные цвета.
DICOM SIM. ..................... Рекомендуется для данных в формате DICOM в режиме моделирования.
Выбор режима гамма-коррекции [ГАММА-КОРРЕКЦИЯ]
Каждый режим рекомендуется для следующих целей:
ВЫБРАТЬ
ДИНАМИЧЕСКИЙ
Создает высококонтрастное изображение.
НАТУРАЛЬНЫЙ
Стандартные настройки. Настройки можно отрегулировать для соответ-
ствия проецируемому изображению.
ЧЁРНЫЕ ДЕТАЛИ
Подчеркивает детали на темных участках изображения.
УСТАН. ЕСТЕСТВ. ОКР. После выбора [НАТУРАЛЬНЫЙ] можно отрегулировать настройки. Отрегулируйте их, используя
кнопки
◀
/
▶
.
ПРИМЕЧАНИЕ: Данная функция недоступна в том случае, если опция [DICOM SIM.] выбрана для [ПОДРОБНЫЕ УСТАНОВКИ].
Выбор размера экрана для DICOM SIM [РАЗМЕР ЭКРАНА]
Данная функция выполнит гамма-коррекцию в соответствии с размером экрана.
БОЛЬШОЙ ....................... Для экрана размером 150"
СРЕДНИЙ ........................ Для экрана размером 100"
МАЛЫЙ .......................... Для экрана размером 50"
ПРИМЕЧАНИЕ: Данная функция доступна только в том случае, если опция [DICOM SIM.] выбрана для [ПОДРОБНЫЕ УСТАНОВКИ].
