1. Введение

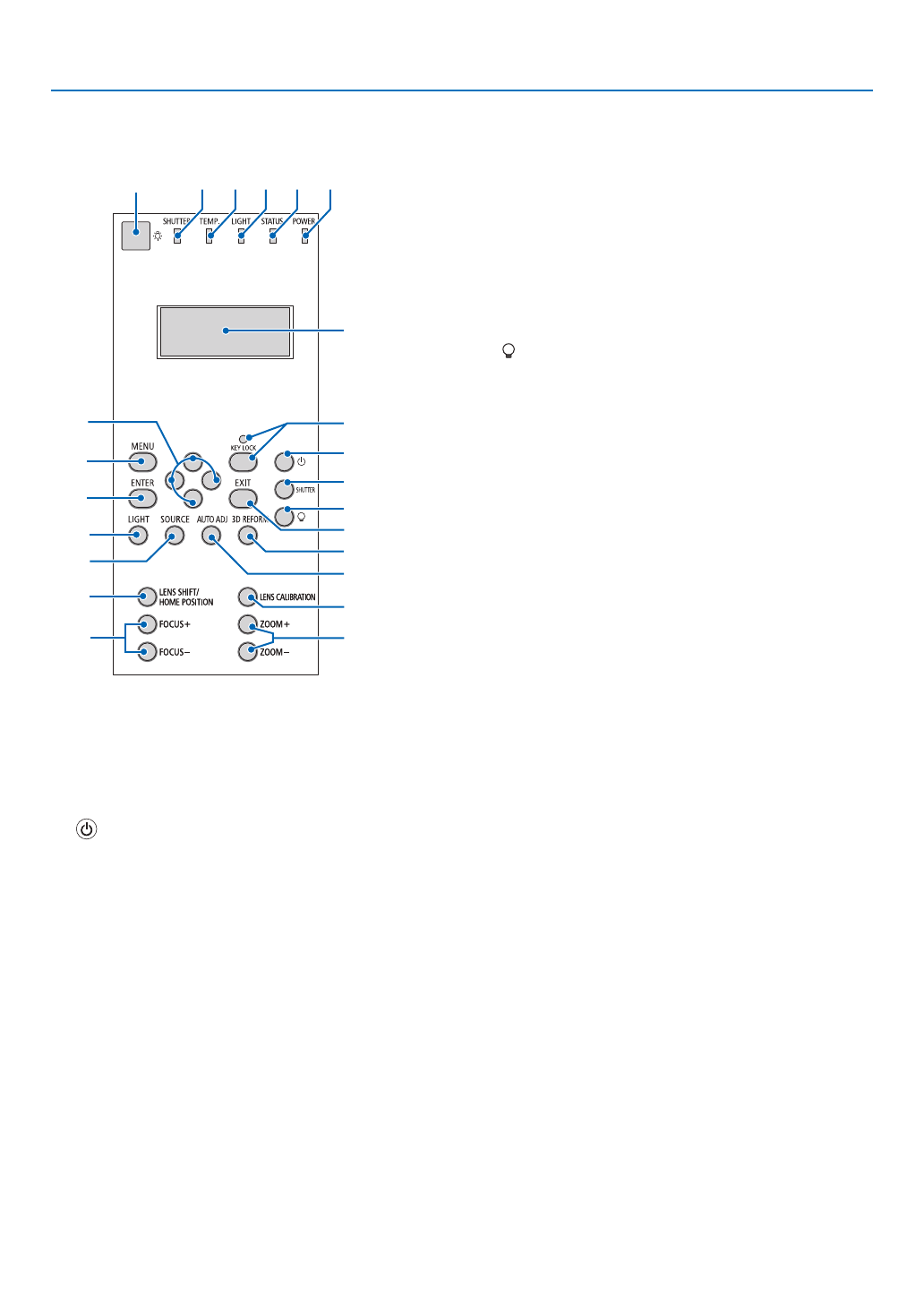

Элементы управления/индикаторная панель
1. Кнопка света
Подсвечивает панель управления и индикаторную
панель. Доступно, когда питание ВКЛ и Ожидание
HDBaseT выбрано в качестве режима ожидания.
(
→
2.
Кнопка (POWER) (ПИТАНИЕ)
(
→
3. Индикатор ПИТАНИЯ
(
→
4. Индикатор STATUS (СОСТОЯНИЕ)
(
→
5. Индикатор LIGHT (СВЕТ)
(
→
6. ТЕМП. Индикатор
(
→
7. Индикатор SHUTTER (ЗАТВОР)
(
→
8. Жидкокристаллическая индикаторная панель
Проектор отображает свое состояние, информацию
входного сигнала и информацию об ошибках, когда
он подключен к источнику питания.
Отображаемая информация
Состояние проектора: в режиме ожидания (бездей-
ствие), питание вкл./выкл.
Информация входного сигнала: входной разъем,
номер списка ввода, название источника, горизон-
тальная частота, вертикальная частота
Информация об ошибке: код ошибки, описание ошиб-
ки
9. Кнопка SHUTTER (ЗАТВОР)
(
→
)
10. кнопка (источник света)
(
→
11. Кнопка MENU (МЕНЮ)
(
→
12. Кнопки
▲▼◀▶
(
→
13. Кнопка ENTER (ВВОД)
(
→
14. Кнопка EXIT (ВЫХОД)
(
→
15. Кнопка KEY LOCK (БЛОКИРОВКА) / индикатор KEY
LOCK (БЛОКИРОВКА)
(
→
16. Кнопка LIGHT (СВЕТ)
(
→
17. Кнопка SOURCE (ИСТОЧНИК)
(
→
18. АВТО НАСТР. Кнопка
(
→
19. Кнопка 3D REFORM
(
→
20. Кнопка LENS SHIFT/HOME POSITION (СДВИГ ОБЪ-
ЕКТИВА/ИСХОДНОЕ ПОЛОЖЕНИЕ)
(
→
)
21. Кнопка LENS CALIBRATION (КАЛИБРОВКА ОБЪ-
ЕКТИВА)
(
→
)
22. Кнопка FOCUS +/− (ФОКУС)
(
→
23. Кнопка ZOOM +/− (МАСШТАБ)
(
→
12
6
7
1
5 4 3
2
9
8
10
11
14
19
18
21
23
15
13
16
17
20
22
