85
5. Использование экранного меню

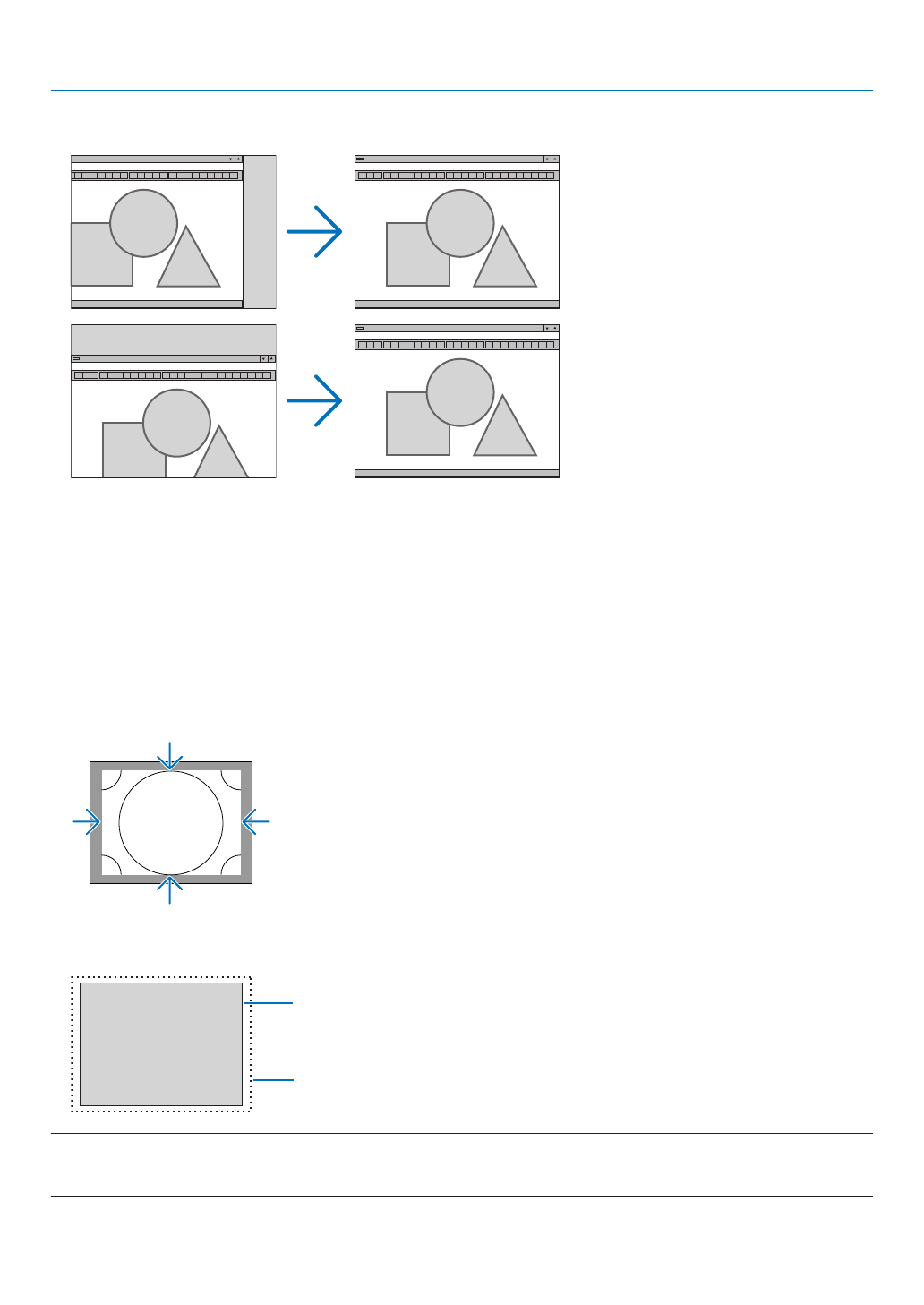

Настройка горизонтального/вертикального положения [ГОРИЗОНТАЛЬНО/ВЕРТИКАЛЬНОЕ]
Служит для настройки положения изображения по горизонтали и вертикали.
• Во время настройки параметров [ЧАСЫ] и [ФАЗА] может искажаться изображение. Это не является неисправно-
стью.
• Установки для параметров [ЧАСЫ], [ФАЗА], [ГОРИЗОНТАЛЬНО] и [ВЕРТИКАЛЬНОЕ] будут сохранены в памяти для
текущего сигнала. В следующий раз, когда вы будете проецировать сигнал с таким же разрешением и такой же
частотой горизонтальной и вертикальной развертки, его настройки будут вызваны и применены.
Чтобы удалить хранящиеся в памяти настройки и восстановить настройки по умолчанию из меню, выберите
[ВОССТ.]
→
[ТЕКУЩИЙ СИГНАЛ] и сбросьте настройки.
[БЛАНКИРОВАНИЕ]
Настраивает формат изображения: поля по верхнему, нижнему, левому и правому краям для входного сигнала.
Выбор процентного соотношения функции [ПРОСМОТРЕТЬ]
Выберите для сигнала процент выхода проекции за пределы экрана (Авто, 0%, 5% или 10%).
Проецируемое изображение
Выход проекции за пределы экрана — 10%
ПРИМЕЧАНИЕ:
• Параметр [ПРОСМОТРЕТЬ] недоступен:
- когда выбрана опция [СОБСТВЕННОЕ] для [СООТНОШЕНИЕ СТОРОН].
