18

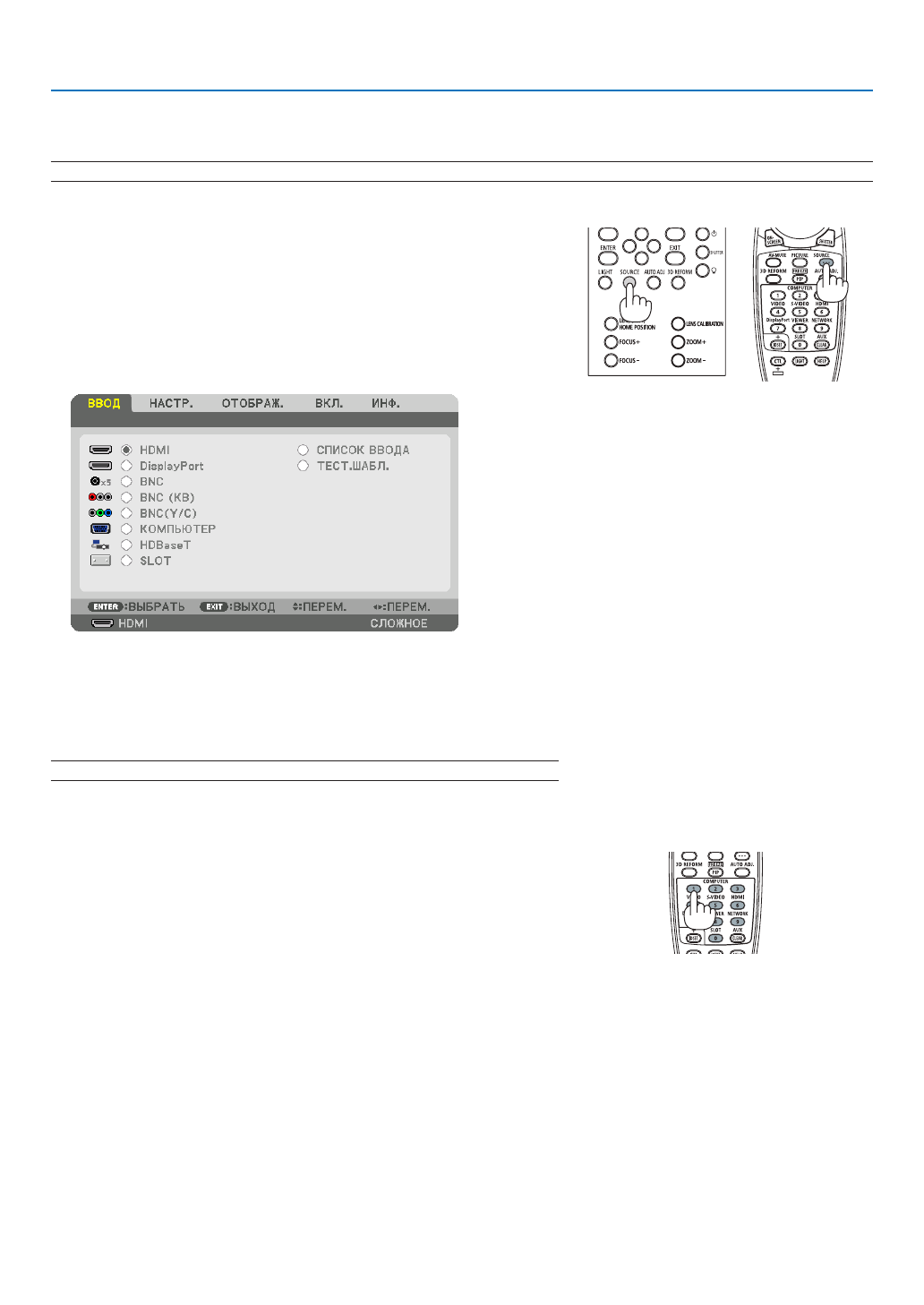

2. Проецирование изображения (основная операция)
❹
Выбор источника сигнала
Выбор компьютера или источника видеосигнала
ПРИМЕЧАНИЕ: Включите компьютер или другое устройство, передающее видеосигнал, подсоединенное к проектору.
Автоматическое обнаружение сигнала
Нажимайте кнопку SOURCE в течение 1 секунды или дольше. Проектор
произведет поиск доступного источника входного сигнала и отобразит
его. Источник входного сигнала будет переключаться следующим образом:
HDMI
→
DisplayPort
→
BNC
→
BNC(CV )
→
BNC(Y/C)
→
КОМПЬЮТЕР
→
HDBaseT
→
SLOT
→
…
• Кратковременно нажмите эту кнопку, чтобы отобразить экран [ВВОД].
Нажмите кнопки
▼
/
▲
, чтобы выбрать нужный входной разъем, а затем
нажмите кнопку ENTER для переключения входного сигнала. Чтобы
убрать отображение меню на экране [ВВОД], нажмите кнопку MENU
или EXIT.
ПОДСКАЗКА: Если входной сигнал отсутствует, то вход будет пропущен.
Использование пульта дистанционного управления
Нажмите любую из следующих кнопок, HDMI, DisplayPort, COMPUTER2,
VIDEO, S-VIDEO, COMPUTER 1, NETWORK или SLOT.
• Кнопка COMPUTER 2 выбирает разъем входного сигнала BNC.
• Кнопка VIDEO выбирает входную клемму BNC (CV) (композитное ви-
део).
• Кнопка S-VIDEO выбирает входную клемму BNC (Y/C) (S-Video).
