2. Проецирование изображения (основная операция)
❷
Подключение компьютера/Подсоединение силового кабеля

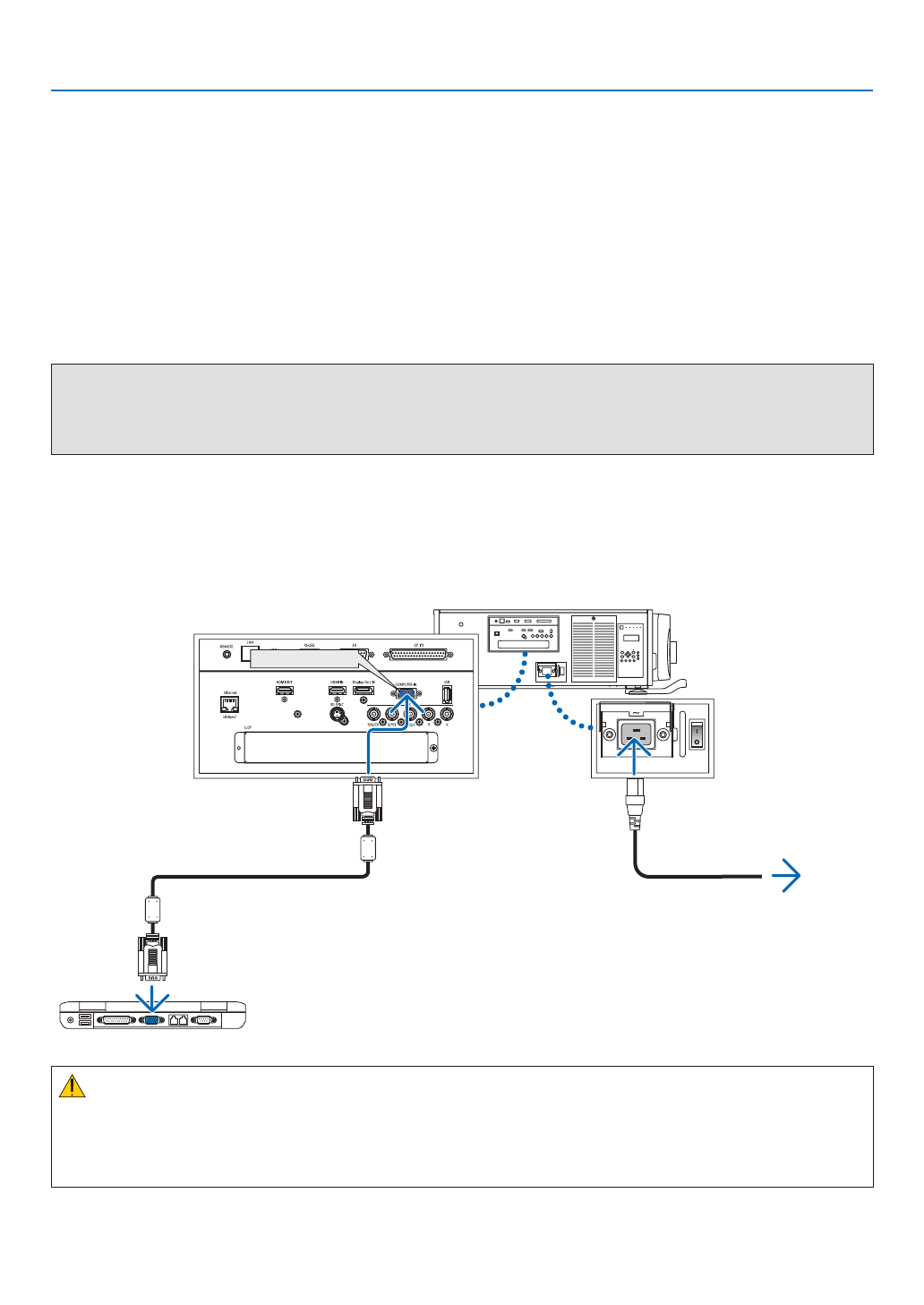

1. Подключите компьютер к проектору.
В этом разделе описывается основной способ подключения к компьютеру. Для получения информации о других
способах подключения см. раздел «1. Подключение компьютера» на стр.
Подсоедините выходной разъем дисплея (15-штыревой миниатюрный разъем типа D) на компьютере к разъему
COMPUTER IN на проекторе с помощью доступного в продаже компьютерного кабеля (с ферритовым сердечником),
а затем поверните ручки на разъемах для закрепления.
2. Подключите силовой кабель в комплекте к проектору.
Сначала подключите трехконтактный штепсель силового кабеля (поставляется в комплекте) к разъему про-
ектора AC IN, затем подключите другой кабель к сети питания.
ПРЕДУПРЕЖДЕНИЕ: ЧТОБЫ ПРЕДОТВРАТИТЬ ВОЗНИКНОВЕНИЕ ПОЖАРА ИЛИ ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ,
НЕ ПОДВЕРГАЙТЕ ЭТО УСТРОЙСТВО ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ.
НЕ ИСПОЛЬЗУЙТЕ ШТЕПСЕЛЬ ЭТОГО УСТРОЙСТВА С УДЛИНИТЕЛЕМ ИЛИ НЕ ВСТАВЛЯЙТЕ ЕГО В РОЗЕТКУ, ЕСЛИ ВСТА-
ВИТЬ ОБА ШТЫРЬКА ДО КОНЦА НЕ УДАЕТСЯ.
Важная информация:
• При подсоединении или отсоединении шнура питания убедитесь, что главный переключатель питания установ-
лен в выключенное положение [O]. Несоблюдение данных мер предосторожности может привести к повреждению
проектора.
- Не используйте трехфазный источник питания. Такое действие может стать причиной неисправной работы.
COMPUTER IN
Убедитесь, что и в разъем AC IN, и в розетку
контакты входят до конца.
К электрической розетке
Компьютерный кабель (с ферритовым
сердечником) (продается отдельно)
ВНИМАНИЕ:
Части проектора могут в течение некоторого времени нагреваться, если электропитание проектора выключается с
помощью кнопки POWER (ПИТАНИЕ) на корпусе проектора или если источник питания переменного тока отключается
во время нормальной работы проектора.
Соблюдайте осторожность при поднятии проектора.
