7. Техническое обслуживание
Этот раздел описывает простые процедуры технического обслуживания, которым нужно следовать для очистки
фильтров, объектива и корпуса.
❶
Очистка фильтров
Губка воздушного фильтра предотвращает попадание пыли и грязи внутрь проектора, и ее следует часто очищать.
Если фильтр загрязнен и засорен, ваш проектор может перегреться.
ПРЕДУПРЕЖДЕНИЕ
• Не используйте распылитель, содержащий горючий газ, для удаления пыли, скопившейся в фильтрах и т. д. Это
может привести к пожару.
ПРИМЕЧАНИЕ: Сообщение для чистки фильтра будет отображаться в течение одной минуты после включения или выключения проектора. Когда отображается
это сообщение, прочистите фильтры. Время для чистки фильтров установлено на [ВЫКЛ.] на момент транспортировки. (
→
стр.
Для отмены этого сообщения нажмите любую кнопку на корпусе проектора или пульте дистанционного управления.
ВНИМАНИЕ
• Перед очисткой фильтра сначала выключите питание, убедитесь в полной остановке охлаждающего вентиля-
тора, затем выключите главный переключатель питания. Убедитесь в полном охлаждении устройства перед
чисткой фильтра. Удаление крышки фильтра во время работы устройства может привести к ожогам или по-
ражению электрическим током от контакта с внутренними деталями.
Устройство использует трехслойный фильтр с металлической сеткой, установленный за крышкой фильтра. Его можно
использовать повторно при периодической очистке.
В устройстве имеется всего четыре фильтра, расположенные на правой и левой стороне. Очищайте все четыре фильтра
в одно и то же время.

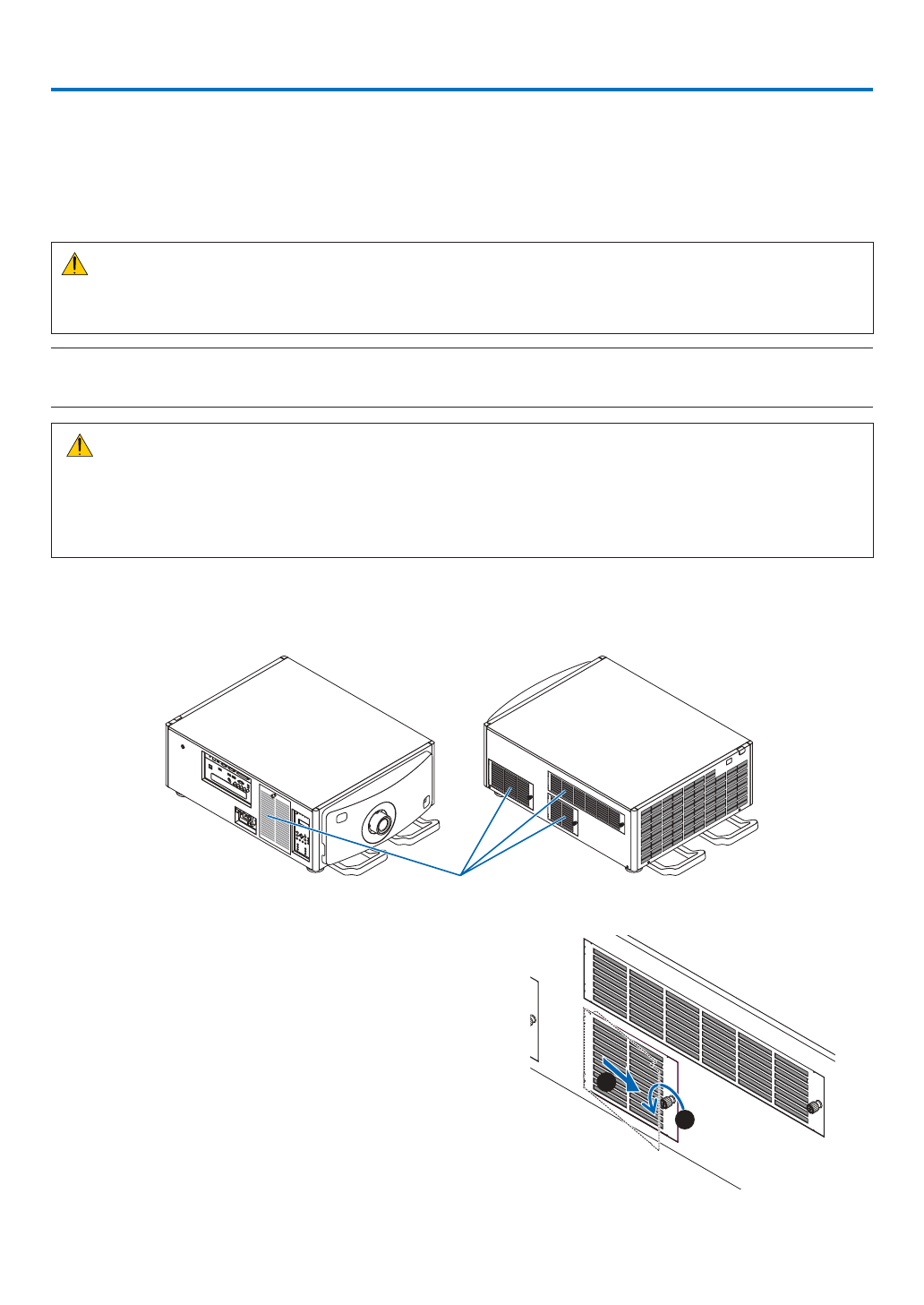

Крышка фильтра/фильтр
1. Удалите крышку фильтра.
(1) Поворачивайте ручку налево до ее вращения без сопро-
тивления.
(2) Откройте крышку фильтра и снимите ее.
• Ручка не отходит.
• Если ручка не поворачивается, используйте крестоо-
бразную отвертку.
1
2
